| Brand Name: | HangTuo |
| Model Number: | VE9» |
| MOQ: | 1 часть |
| цена: | USD 100~1600/ pc |
| Delivery Time: | 15~45 дней |
| Payment Terms: | L/C, T/T, западное соединение |

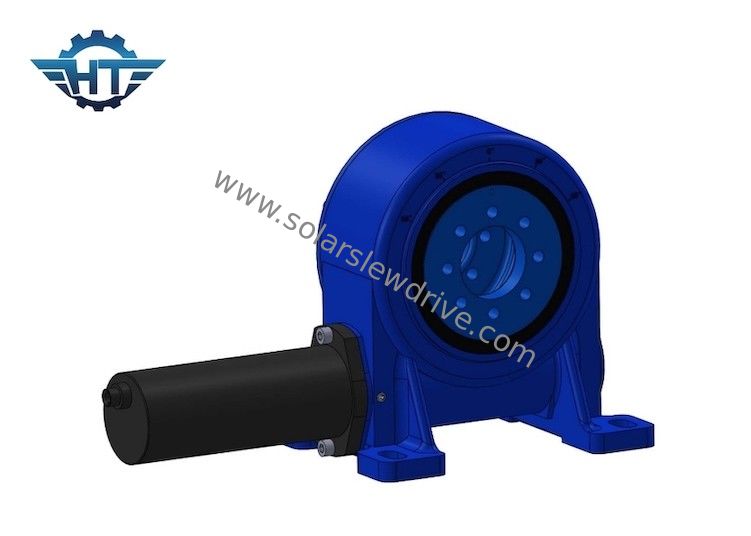

Одиночная коробка передач привода ряда оси VE9 для горизонтальной одиночной системы слежения панели PV оси
Одиночное описание коробки передач привода ряда оси
Приводы slewing VE также вызвали вертикальный одиночный привод slewing оси полн-закрытый, вертикальный привод который не требует других компонентов для устанавливать. Его можно легко установить на плиту как раз 4 болтами. Он наиболее обыкновенно использован в центре отслежывателей одно-оси солнечных для удержания панели солнечных батарей крепким в шторме сильного ветера без ломать. Его можно также установить на оба сторона системы слежения одиночной оси солнечной. Наш привод slewing использует червя часов технология предложит больший уровень прочности и силу таким образом увеличивая жизнь поля и уменьшая время простоя.
Лист серии VE технический
| Модель | Коэффициент | Вращающий момент требуемой производительности (N.m) | Опрокидывающ вращающий момент (N.m) | Держащ вращающий момент (N.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Эффективность | Само-запирать | Вес (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | Да | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | Да | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | Да | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | Да | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | Да | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | Да | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | Да | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | Да | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | Да | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | Да | 251 |
Особенности
1. Большие сила и компактная текстура передачи.
2. Поверхность мульти-зуба цепляя значительно улучшает величину наибольшей допускаемой нагрузки на опору. И передача ровна и шум очень низок.
3. Само-запирающ, когда угол опережения червя чем соответствующий угол трением между цепляя зубами шестерни, механизм имеет само-запирать и может осуществить само-запирать обратного. Свой обратный само-запирать может сыграть роль в предохранении от безопасности.
4. Осевая сила червя большая
Применение
Мы обеспечиваем надежные механические приводы slewing для горизонтальной одиночной оси, системы слежения PV двойн-оси, CSP, дизайна CPV солнечного отслеживая. Приложат наши профессионала и изделия высокого качества также как устойчивое решение на воздушной рабочей платформе, кране тележки, самосхвате тимберса, буровой установке, оборудовании брызг, гидравлическом корабле модуля, автоматических поточных линиях, системах рыскания ветра, etc.
