| Наименование марки: | HT |
| Номер модели: | VE7» |
| минимальный заказ: | 1 |
| Срок поставки: | 7 ¢15 дней |
| Условия оплаты: | Т/Т |

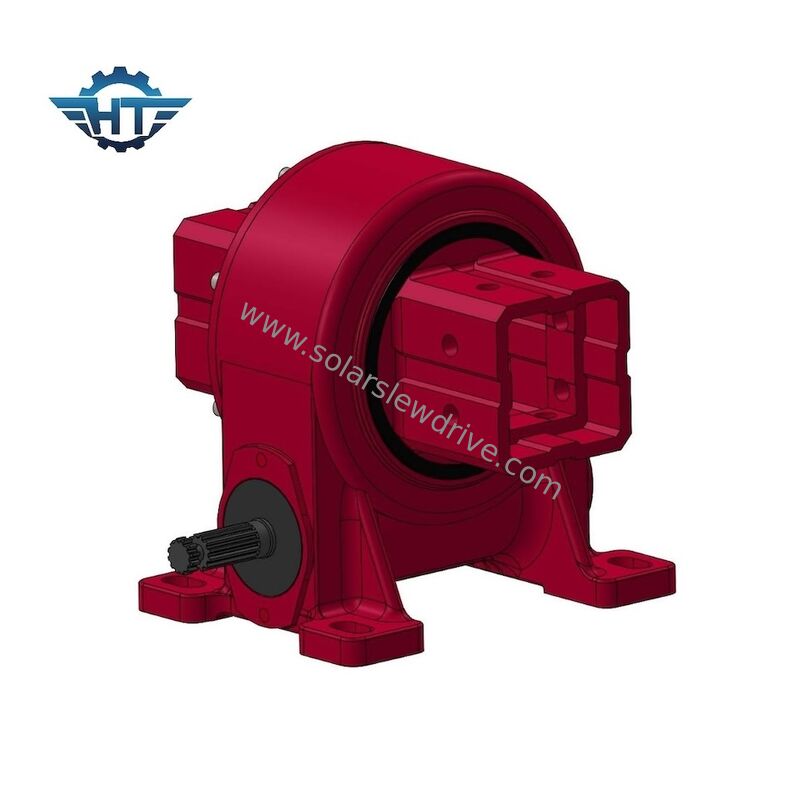

Поворотный привод с усиленным профилем квадратной трубы для системы слежения за солнцем
Описание вертикального поворотного привода
Поворотный привод раздельного типа с квадратной трубой для систем слежения за солнцем разработан на основе принципов проектирования механической надежности и оптимизирован для длительной эксплуатации в полевых условиях. Архитектура системы разделяет приводной механизм и несущую конструкцию, что позволяет осуществлять независимое обслуживание и механическую изоляцию критических компонентов.
Поворотный привод раздельного типа Основные характеристики поворотного привода
Несущая рама выполнена из усиленного профиля квадратной трубы для увеличения жесткости на кручение и уменьшения деформации конструкции при высоких динамических нагрузках. Оптимизация методом конечных элементов применяется для повышения общей механической прочности при минимизации усталости материала при циклическом нагружении.
Приводной блок работает с низким потреблением электроэнергии, менее 150 Вт, при достижении номинального выходного крутящего момента 7500 Нм и выше. Благодаря способности удерживать крутящий момент, превышающую 45 кНм, система эффективно предотвращает обратное вращение, вызванное сильными ветровыми нагрузками и механическим отскоком.
Вся приводная сборка герметизирована до уровня защиты IP66, обеспечивая защиту от попадания частиц пыли и струй воды под высоким давлением. Система рассчитана на непрерывную работу в условиях от -40°C до +80°C, что делает ее пригодной для пустынь, прибрежных районов и установок в холодном климате.
Компоненты выбираются с учетом устойчивости к усталости и требований к длительному сроку службы. Механическая трансмиссия спроектирована для минимизации износа и механического люфта, обеспечивая стабильную выходную мощность и постоянную точность слежения в течение длительных периодов эксплуатации.
Модульная конструкция раздельного типа упрощает установку и позволяет быстро разбирать приводной блок на месте без нарушения структурной рамы. Этот подход сокращает циклы технического обслуживания, снижает затраты на оплату труда и увеличивает доступность системы.
Продукт соответствует требованиям сертификации CE и отвечает применимым международным стандартам механической безопасности и электрических характеристик.
Справочные параметры
| Элемент | Спецификация |
| Входная мощность | ≤ 150 Вт |
| Номинальный выходной крутящий момент | ≥ 7500 Нм |
| Удерживающий крутящий момент | ≥ 45 кНм |
| Степень защиты | IP66 |
| Рабочая температура | -40°C to +80°C |
| Сертификация | CE |
Инженерная настройка
Система поддерживает настройку на инженерном уровне, включая:
Конфигурацию крутящего момента и нагрузки
Обработку поверхности и защиту от коррозии
Конструкцию механического интерфейса
Выбор управления и двигателя
Варианты усиления для окружающей среды
