| Наименование марки: | HANGTUO |
| Номер модели: | VE5 |
| минимальный заказ: | 1 ПК |
| Цена: | 145~226 USD/PC |
| Срок поставки: | 15~30 ДНЕЙ |

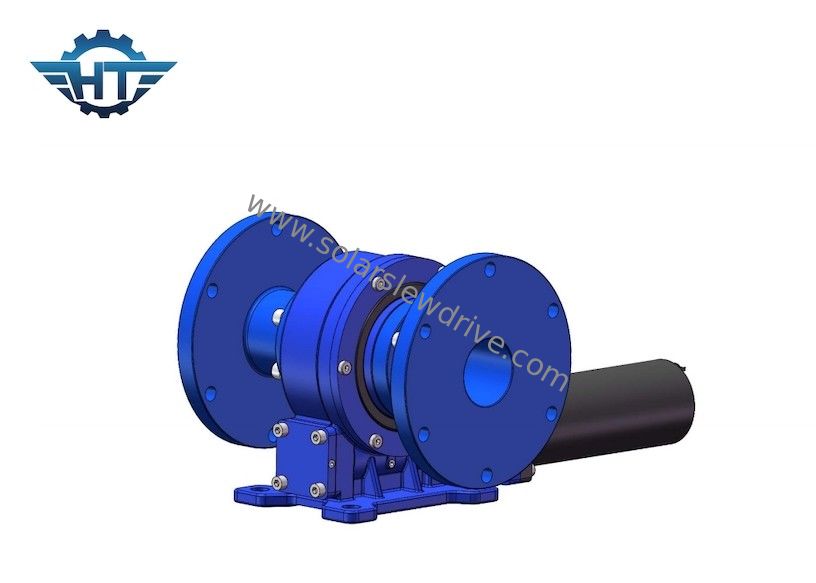

Червячный редуктор с самоблокировкой для системы солнечного слежения
Самоблокирующийся червячный поворотный привод Описание
Закрытый самоблокирующийся червячный поворотный привод представляет собой компактный интегрированный редуктор, специально разработанный для управления вращательным движением в системах солнечного слежения. Он объединяет закаленную червячную передачу, прецизионный поворотный подшипник и прочный закрытый корпус — с возможностью интеграции приводного двигателя — для формирования надежного трансмиссионного узла.
В отличие от традиционных редукторов, встроенный поворотный подшипник может одновременно выдерживать осевые, радиальные силы и опрокидывающие моменты. Это позволяет компактному узлу заменить сложные системы, которые в противном случае потребовали бы нескольких независимых подшипников и трансмиссионных компонентов. Во время работы червяк приводит в движение поворотную шестерню, обеспечивая плавное, контролируемое и точное вращение. Геометрия червячной передачи также обеспечивает функцию самоблокировки, которая предотвращает обратное вращение выходного вала без полного использования тормоза двигателя.
Разработанный для одноосных и двухосных систем солнечного слежения, этот привод гарантирует, что фотоэлектрические панели будут сохранять свое предполагаемое положение — даже при воздействии ветра, гравитации или динамических нагрузок — позволяя при этом непрерывно корректировать положение в зависимости от меняющихся условий солнечного света. Его герметичная конструкция защищает внутренние компоненты от пыли, влаги и суровых условий окружающей среды, тем самым продлевая срок службы и минимизируя требования к техническому обслуживанию.
Этот ряд продуктов, доступный в размерах от 3 до 25 дюймов, подходит для жилых, коммерческих, сельскохозяйственных и промышленных фотоэлектрических проектов. В зависимости от конкретных требований к управлению слежением, узел может быть сконфигурирован с различными приводными вариантами, включая гидравлические двигатели, шаговые двигатели, серводвигатели или стандартные электродвигатели. Эта универсальная платформа поворотных приводов также широко используется в морском оборудовании, строительной технике, легком промышленном оборудовании, металлургическом оборудовании, медицинских устройствах и других промышленных секторах.
Параметры производительности вертикального поворотного привода
| Модель | Передаточное число | Номинальный выходной крутящий момент | Опрокидывающий момент | Осевая нагрузка | Радиальная нагрузка | Удерживающий момент | КПД | Точность | Самоблокировка | Вес |
| Н.м | Н.м | кН | кН | Н.м | градус | Да | кг | |||
| 3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | Да | 13кг |
| 5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Да | 18кг |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Да | 28кг |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Да | 35кг |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Да | 51кг |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Да | 61кг |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Да | 78 кг |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Да | 105 кг |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Да | 185 кг |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Да | 244 кг |
Ключевые особенности
Самоблокирующийся выход для безопасности эксплуатации
Благодаря червячному механизму самоблокировки узел эффективно предотвращает обратное вращение нагрузки на редуктор. Эта функция обеспечивает стабильность положения во время отключения питания, аварийных остановок или сильного ветра, снижая зависимость от внешних тормозных систем.
Высокий опрокидывающий момент и грузоподъемность
Интегрированный поворотный подшипник может одновременно выдерживать осевые, радиальные силы и опрокидывающие моменты. Это делает привод идеальным для консольных солнечных панелей, длинных рядов фотоэлектрических (PV) систем слежения и установок, подверженных неравномерным или переменным ветровым нагрузкам.
Точное позиционирование солнечных батарей
С точностью позиционирования ≤0.1° привод обеспечивает стабильное и повторяемое движение слежения. Возможности точной регулировки помогают поддерживать оптимальный угол выравнивания для солнечных панелей, тем самым повышая общую надежность системы слежения.
Интегрированная компактная конструкция
Поворотный подшипник и червячный редуктор объединены в один компактный узел. Уменьшение количества компонентов упрощает процесс установки и экономит ценное пространство в конструкции системы слежения.
Совместимость с различными типами двигателей
Входная сторона совместима с гидравлическими двигателями, шаговыми двигателями, серводвигателями или стандартными электродвигателями. Эта гибкость позволяет использовать одну базовую платформу привода для поддержки различных систем управления и конфигураций проектов.
Полностью закрытая конструкция с низкими требованиями к обслуживанию
Герметичный корпус предотвращает попадание внешних загрязнений и обеспечивает удержание смазочного материала. Внешняя поверхность имеет прочное, атмосферостойкое покрытие — стандартно в цвете RAL 9006, с возможностью выбора других цветов RAL по запросу.
Широкий диапазон спецификаций
Доступная в размерах от 3 до 25 дюймов, серия подходит для широкого спектра требований к крутящему моменту, нагрузке и монтажу. Эти узлы подходят для всего: от маломасштабных распределенных систем солнечного слежения до крупномасштабных промышленных фотоэлектрических проектов.
Почему стоит выбрать этот червячный поворотный привод с самоблокировкой?
Обеспечивает стабильное удержание при ветровых и обратных нагрузках
Объединяет возможности выдерживать осевые, радиальные нагрузки и опрокидывающие моменты
Подходит для длительного использования на открытом воздухе
Обеспечивает точное позиционирование с высокой повторяемостью
Совместим с широким спектром двигателей
Поставляется со стандартным покрытием RAL 9006; доступны также нестандартные цвета
Доступен в различных спецификациях для различных классов систем слежения
Прост в установке и обслуживании
Руководство по выбору
При выборе модели, пожалуйста, учитывайте следующие факторы:
Требуемый выходной крутящий момент и удерживающий момент
Максимальные осевые и радиальные нагрузки
Максимальный опрокидывающий момент, возникающий от ветровых нагрузок и геометрии фотоэлектрических (PV) панелей
Требуемая скорость слежения и точность позиционирования
Тип двигателя, напряжение и метод управления
Температура эксплуатации и условия воздействия окружающей среды
Ориентация монтажа и рабочий цикл (цикл нагрузки)
Ожидаемый срок службы и интервалы обслуживания
Мы рекомендуем предоставить ваш фактический спектр нагрузок и условия эксплуатации системы слежения, чтобы оптимальная модель могла быть определена на основе ваших конкретных требований.
Часто задаваемые вопросы
Что такое червячный поворотный привод с самоблокировкой?
Червячный поворотный привод с самоблокировкой — это вращающийся редуктор, использующий червячную передачу. Он эффективно предотвращает обратное вращение выходной стороны после остановки двигателя. Он часто используется в приложениях, где нагрузка должна удерживаться в определенном положении после прекращения работы двигателя.
Подходит ли этот поворотный привод для систем солнечного слежения?
Да. Он очень подходит для одноосных и двухосных систем солнечного слежения, поскольку он интегрирует функции вращения, поддержки нагрузки и удержания положения в один компактный узел.
Можно ли использовать различные типы двигателей?
Да. В зависимости от вашей системы управления и требований к установке, привод может быть сопряжен с гидравлическими двигателями, шаговыми двигателями, серводвигателями или стандартными электродвигателями.
Что такое опрокидывающий момент?
Опрокидывающий момент относится к опрокидывающей нагрузке, которую может выдержать поворотный привод. В контексте систем солнечного слежения на него влияют такие факторы, как давление ветра, размеры фотоэлектрических панелей, длина опорных кронштейнов и положение центра тяжести.
Можно ли настроить цвет корпуса?
Да. Стандартный цвет — RAL 9006; для конкретных проектов доступны и другие стандартные цвета RAL.
Как выбрать правильную модель?
Выбор должен основываться на выходном крутящем моменте, удерживающем моменте, осевых и радиальных нагрузках, опрокидывающем моменте, скорости вращения, рабочем цикле и условиях окружающей среды. Данные применения должны быть тщательно оценены перед окончательным выбором модели.
Свяжитесь с нами.
Пожалуйста, предоставьте нам размеры вашего солнечного трекера, рабочие нагрузки, скорость слежения и требования к двигателю. Наша инженерная команда поможет вам выбрать или изготовить на заказ червячный поворотный привод с самоблокировкой для вашего проекта.
