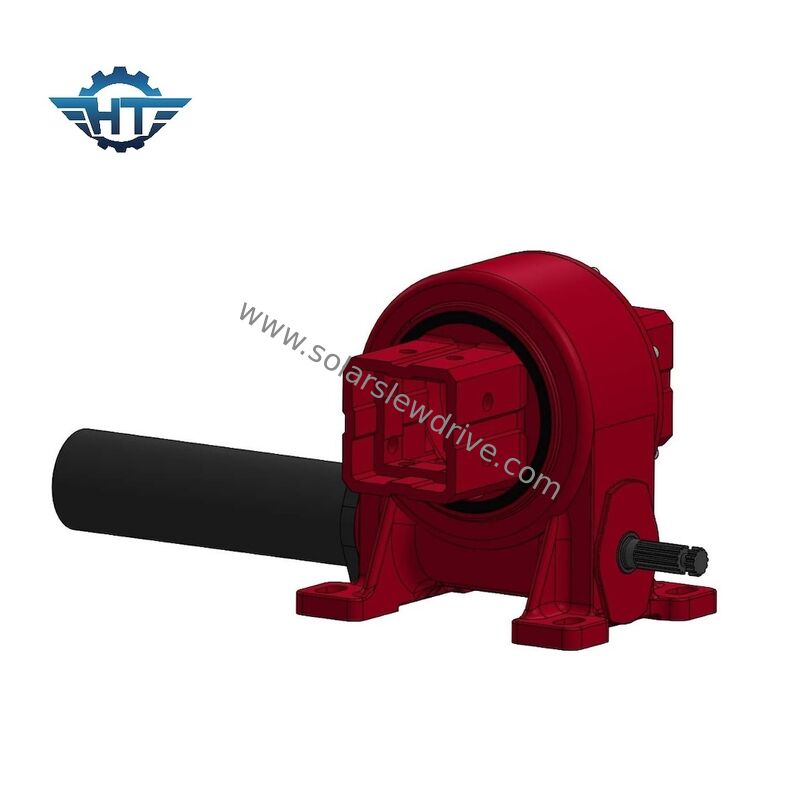

IP66 Тяжелая коробка передач для одноосевых солнечных систем слежения
Описание продукта
Серия Гангтуо ВЕ тяжелой силовой коробки передач с приводом специально разработана для одноосевых солнечных систем отслеживания в фотоэлектрических установках.С защитой от загрязнения окружающей среды IP66 и самозакрывающейся конструкцией червяка, этот замкнутый поворотный привод обеспечивает надежную, точную позиционирование на протяжении 25+ лет жизни современных солнечных проектов.
Ключевые особенности
Оборудование с рейтингом IP66: Полная защита от проникновения пыли и мощных водных струев для работы в любую погоду
Самозаключающийся дизайн: устраняет необходимость внешнего торможения; поддерживает положение во время отключения питания
Высокая точность позиционирования: ≤ 0,1° точности для оптимального захвата солнечной энергии
Интегрированные жесткие остановки: ±60° вращение с механическими ограничениями для защиты от сбоев программного обеспечения
Заранее установленное разрешение на приспособления: заводская калибровка для немедленной установки без регулировки поля
Гибкая установка двигателя: опции подключения двигателя слева или справа
Безупречная работа: Легкий запуск и остановка уменьшают механическое напряжение
Технические спецификации
Модель VE10 (в наличии)
|
Параметр |
Спецификация |
|---|---|
|
Соотношение передач |
100:1 |
|
Номинальный выходной момент |
16,000 N·m |
|
Наклонный момент крутящего момента |
12 кН·м |
|
Поддерживающий момент |
70 кН·м |
|
Статическая осевая нагрузка |
110 кН |
|
Статическая радиальная нагрузка |
220 кН |
|
Динамическая осевая нагрузка |
54 кН |
|
Динамическая радиальная нагрузка |
110 кН |
|
Эффективность |
40% |
|
Точность |
≤ 0,15° |
|
Самозамыкание |
Да, да. |
Другие модели серии VE
|
Модель |
Соотношение |
Выходной момент |
Наклонный момент |
Аксиальная нагрузка |
Радиальная нагрузка |
Поддерживающий момент |
Вес |
|---|---|---|---|---|---|---|---|
|
3 " |
31:1 |
300 Н·м |
1,500 Н·м |
3.6 кН |
15 кН |
7,000 N·m |
13 кг |
|
5 дюймов |
37:1 |
637.5 N·m |
5,000 N·m |
16 кН |
27 кН |
9,200 Н·м |
18 кг |
|
7 дюймов |
57:1 |
1,750 Н·м |
7,000 N·m |
34 кН |
58 кН |
13,200 Н·м |
28 кг |
|
8 дюймов |
51:1 |
2,250 Н·м |
11,200 Н·м |
50 кН |
80 кН |
20,400 Н·м |
35 кг |
|
9 дюймов |
61:1 |
4,300 Н·м |
16,000 N·m |
60 кН |
130 кН |
27,200 Н·м |
51 кг |
|
12 дюймов |
78:1 |
5,600 Н·м |
25,000 N·m |
77 кН |
190 кН |
40,560 Н·м |
61 кг |
|
14 дюймов |
85:1 |
6,750 Н·м |
48,000 N·m |
110 кН |
230 кН |
44,200 Н·м |
78 кг |
|
17 дюймов |
102:1 |
9,460 Н·м |
67,000 N·m |
142 кН |
390 кН |
53,040 Н·м |
105 кг |
|
21 дюйм |
125:1 |
16,000 N·m |
89,000 N·m |
337 кН |
640 кН |
65,000 N·m |
185 кг |
|
25 дюймов |
150:1 |
21,450 Н·м |
112,000 N·m |
476 кН |
950 кН |
89,000 N·m |
244 кг |
Строительство и материалы
Оборудование: высокопрочное чугунное изделие с коррозионностойким покрытием
Стержень: высокоточная обработка 42CrMo сплавной стали
Свинцовый подшипник: 50Mn кованая сталь с отвержденными проеками
Противоупорная пломба: IP66 для полной защиты окружающей среды
Смазка: заводская с высокопроизводительной синтетической смазкой
Заявления
Одноосевые солнечные системы слежения
Фотоэлектрические установки в масштабах коммунальных предприятий
Коммерческие и промышленные солнечные проекты
Сельскохозяйственные солнечные панели отслеживания
Удалённые установки и установки в суровой среде
Преимущества установки
Готовы к установке: предварительно собраны и предварительно калиброваны на заводе
Не требуется корректировки: свободное место перед перевозкой
Универсальная установка: совместима с основными конструкциями рамы трекера
Упрощенная проводка: гибкое расположение двигателя для оптимального маршрутизации кабеля
Надежность и техническое обслуживание
Двигатели серии VE предназначены для минимального обслуживания на протяжении всего срока службы:
Запечатанная конструкция: защита IP66 предотвращает проникновение загрязняющих веществ
Самозаключение: не требуется обслуживание тормоза
Прочные материалы: отвержденные стальные компоненты устойчивы к износу
Долгий срок службы: предназначен для солнечных установок более 25 лет
Техническая поддержка
Наша команда инженеров приложений предоставляет полную техническую поддержку, включая расчеты нагрузки, помощь в выборе модели,и индивидуальные рекомендации для ваших конкретных требований проекта солнечной слежки.
Свяжитесь с нами, чтобы узнать цены, технические характеристики и рекомендации по конкретному проекту для вашей солнечной системы слежения.
