Место происхождения: | Китай |
Фирменное наименование: | HangTuo |
Сертификация: | CE, ISO9001 |
Номер модели: | СЭ 3 |
Количество мин заказа: | 1 часть |
---|---|
Цена: | USD 280~504 / pc |
Упаковывая детали: | Коробка переклейки |
Время доставки: | 15~45 дней |
Условия оплаты: | L / C, T / T, Western Union |
Поставка способности: | 2000 ШТУК В МЕСЯЦ |
Коэффициент шестерни: | 31:1 | Тип: | Заключенный |
---|---|---|---|
Применение: | Солнечная энергия | Драйвер: | гидровлический мотор |
Класс IP: | IP66 | цвет: | В соответствии с просьбой |
Effciency: | 40% | Отрицательная реакция: | 0,1 градуса |
Высокий свет: | solar tracker drive,slewing drive for solar tracking system |

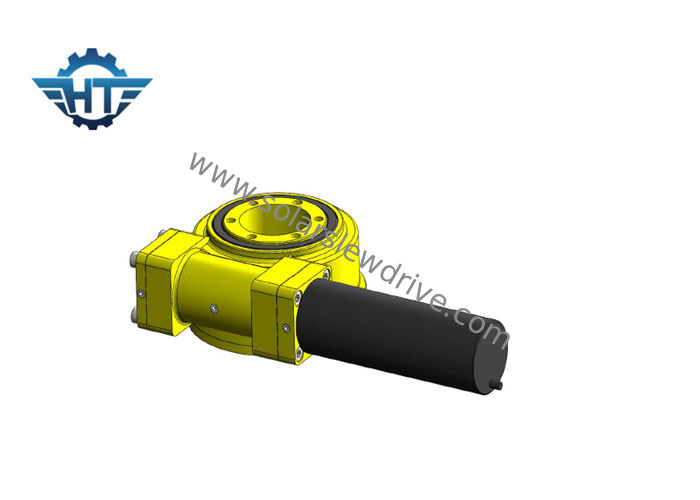

Привод ряда оси СЭ зацепленный червем одиночный с высокой точностью для промышленной пользы и сконцентрировал систему солнечной энергии
Описание
Солнечный отслежыватель должен иметь ровное, медленное и крепкое движение. Отслежыватель должен обладать высокими точностью положения и высокой степенью надежности. Эти требования могут быть достиганы специально конструированными водителями известными как слевинг водители.
Точность: 0,1 градуса
Доступный: 3 дюйма - 12 дюйма
Горизонтальная установка
Посоветовано установить приводы слевинг вверх ногами на оси азимута в солнечных применениях для лучшей защиты и добавить защиту для оси высоты. Для других применений, направления установки будут основаны на оценке уровня защиты и будет лучшее для лучшей защиты.
Вертикальная установка
Посоветовано установить приводы слевинг ссылаясь на прикрепленную рисуя внешнюю сторону в солнечных применениях для лучшей защиты. Для других применений, направления установки будут основаны на оценке уровня защиты и будет лучшее для лучшей защиты.
Детали
1. Путем принятие подшипника слевинг как свой компонент ядра, привод слевинг может принести осевую силу, радиальную силу и опрокидывать момент одновременно.
2. Привод Слевинг получает широкое применение в модульных трейлерах, всех типах кранов, воздушной рабочей платформе, солнечных системах слежения и системах энергии ветра.
3. Электрические и планетарные коробки передач можно конструировать согласно требованию к клиента.
4. Привод Слевинг имеет преимущество космоса сбережений в объектах, емкости максимальной нагрузки в компактном дизайне, обширной продолжительности жизни, уменьшенных расходов на техническое обслуживание, етк.
Рабочие параметры серий СЭ
Модель | Коэффициент | Вращающий момент требуемой производительности | Опрокидывать вращающий момент | Удержание вращающего момента | Аксиальная нагрузка | Радиальная нагрузка | Эффективность | Точность | Само-запирать | Вес |
Н.м | Н.м | Н.м | кН | кН | степень | Да | кг | |||
1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Да | 6 |
3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | Да | 9 |
5" | 37:1 | 637,5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Да | 14 |
7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | Да | 23 |
9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | Да | 44 |
12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Да | 51 |
14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | Да | 62 |
17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | Да | 85 |
21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | Да | 141 |
25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | Да | 182 |
Чертежи структуры
1. Основание снабжения жилищем
2. Кольцо Слевинг
3. Расевай
4. Уплотнение
5. Верхняя плита
6. Управляйте (гидравлический мотор /electronic мотора)
7. Ехать на автомобиле переходник
8. Колцеобразное уплотнение
9. Отверстие входного сигнала
10. Вал напротив мотора
11. Крышка конца
12. Крышка
13. Кодировщик
