Место происхождения: | КИТАЙ |
Фирменное наименование: | HANGTUO |
Сертификация: | CE, ISO9001 |
Номер модели: | VE8 |
Количество мин заказа: | 1 ПК |
---|---|
Цена: | 200~380 USD/PC |
Упаковывая детали: | КОРОБКА ПЕРЕКЛЕЙКИ |
Время доставки: | 15~30 ДНЕЙ |
Поставка способности: | 12000 PCS/YEAR |
Диапазон поворота: | ±60° | Материал: | 42CRMN или 50Mn |
---|---|---|---|
Применение: | Отслежыватель рычага | Гарантия: | 10 лет |
Цвет: | Апельсин | Размер: | 3 дюйма - 25 дюймов |
Мотор: | 24 В постоянного тока/220 В переменного тока | Червячный редуктор: | Двойное обволакивание |
Высокий свет: | солнечная отслеживая зубчатая передача ряда рычага,солнечная зубчатая передача ряда iP66,Коробка передач ряда 42CRMN |

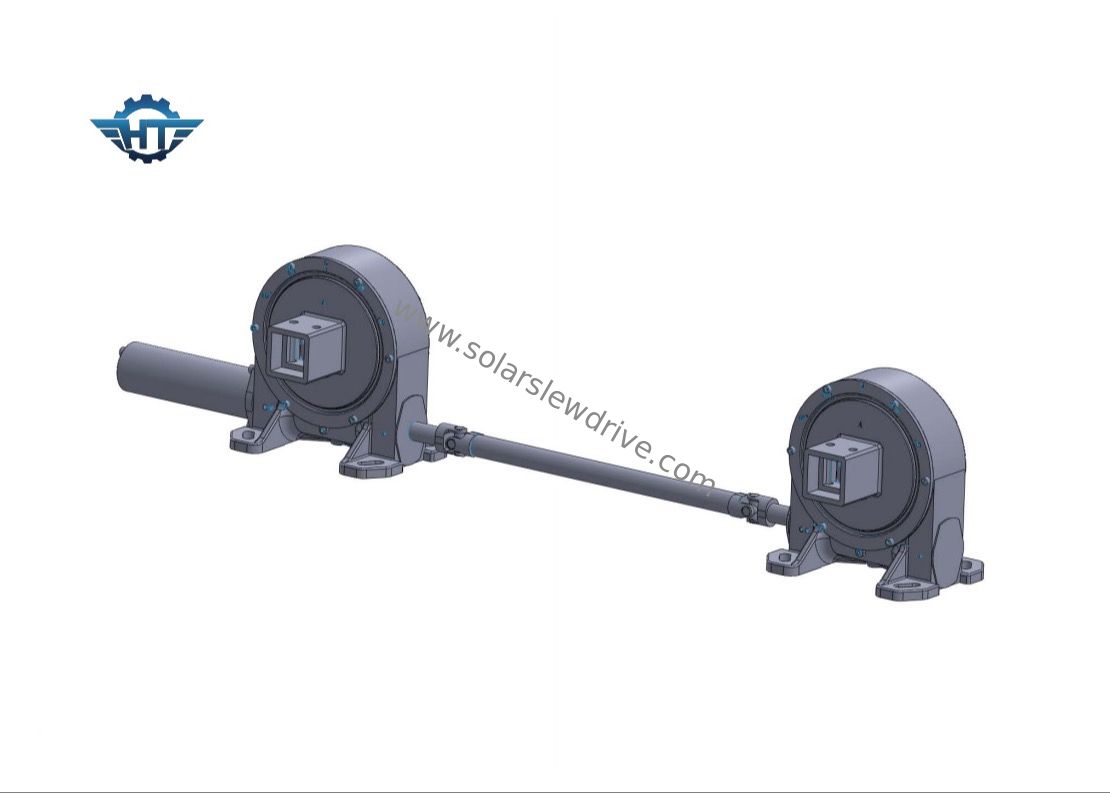

Солнечная зубчатая передача ряда IP66 с редуктором коробки передач 24vdc для системы слежения рычага солнечной
Солнечное описание зубчатой передачи ряда
Солнечный привод Slewing имеет много типов как закрытый тип, открытый расквартировывая тип, вертикальный тип, двойной тип оси, тип высокой точности, червь привод Slewing etc. типа дисковода основан на двойной охватывать структуре шестерни червя, которая отличала multi контактом зуба конструированным специально для управлять высокой нагрузкой. Он имеет сильный опрокидывая вращающий момент момента и статическую само-запирая функцию.
Принцип работы коробки передач уменьшения планетарной шестерни делает для того чтобы принести большую радиальную нагрузку должную к пропорциональному распределению вращающего момента. Что больше, наши приводы slewing могут прикрепиться в различные виды моторов, гидравлического мотора, 24vdc/12vdc электрического двигателя, мотор сервопривода, stepper мотор и мы имеем весь размер коробки передач ряда серии соотвествовать клиентов различный.
Вертикальные рабочие параметры привода ряда
Модель | Коэффициент | Вращающий момент требуемой производительности (N.m) | Опрокидывающ вращающий момент (N.m) | Держащ вращающий момент (N.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Эффективность | Точность (°) | Само-запирать | Вес (kg) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Да | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Да | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Да | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Да | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Да | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Да | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Да | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Да | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Да | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Да | 251 |
Привод Slewing имеет много типов как закрытый тип, открытый расквартировывая тип, вертикальный тип, двойной тип оси, тип высокой точности, привод slewing etc. типа дисковода червя основан на подшипнике slewing с сильным опрокидывая вращающим моментом момента и статической само-запирая функцией. Много контактирующей поверхности зуба конструирована специально для управлять высокой нагрузкой.
Особенности
1. Поверните ±60°, внутренность трудного стопа для обеспечения безопасности системы
2. Соедините управляя мотор от левой стороны, правильной стороны или в середине
3. Зазор уже установленный производителем перед фабрикой, поэтому никакой потребностью отрегулировать его когда установка
4. Тавоту был заполнен перед фабрикой, как раз нужен refill каждые 5 лет
4. Простая установка и низкое обслуживание
5. Сбережения компактного дизайна и космоса
6. Шестерня само-запирает, поэтому никакая потребность дополнительного тормоза
7. Легкий и беглый метод начала и останавливать
8. Высокий опрокидывая вращающий момент и backholding вращающий момент для того чтобы улучшить безопасность под жесткой окружающей средой
