Место происхождения: | Китай |
Фирменное наименование: | HangTuo |
Сертификация: | CE, ISO9001 |
Номер модели: | VE3» |
Количество мин заказа: | 1 часть |
---|---|
Цена: | USD 120~504 / pc |
Упаковывая детали: | коробка переклейки |
Время доставки: | 15~45 дней |
Условия оплаты: | L/C, T/T, западное соединение |
Поставка способности: | 2000 ПК в месяц |
Материал: | 50Mn, 42CrMo | Модель: | VE3» |
---|---|---|---|
Коэффициент шестерни: | 31:1 | Эффективность: | 40% |
Цвет: | Как спрошено | Применение привода Slewing: | Отслежыватель панели солнечных батарей |
Место происхождения: | Changzhou, Китай | Мотор Slewing: | Мотор 24VDC |
Гарантия: | 5~10 лет | Жизнь поля: | 30 лет |
Место установки: | Открытое поле, плоская крыша | Особенность: | Безопасный |
Высокий свет: | Солнечный отслеживая прибор Slewing VE3,солнечный отслеживая прибор Slewing 42CrMo,Прибор Slewing мотора 24VDC солнечный |

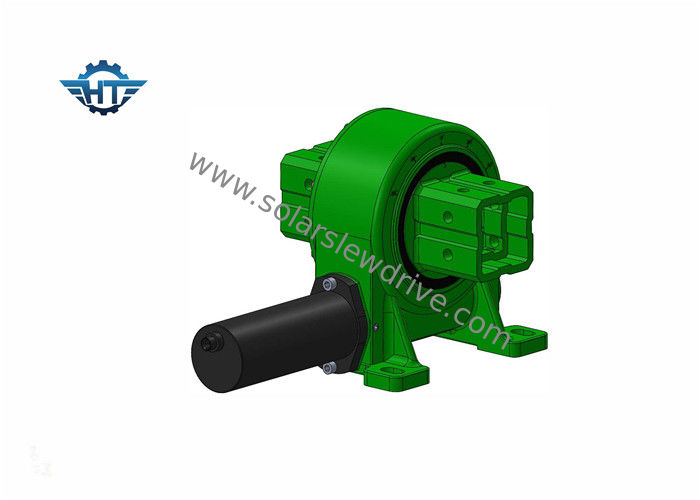

Прибор Slewing одиночной оси VE3 небольшой для системы слежения одиночной оси солнечной
Привод slewing новый Н тип продукта передачи, его может повернуть тяжелый груз с очень малым ходом. Он обычно составлен червя, шестерни, снабжения жилищем, мотора и других компонентов. В виду того что компоненты ядра hourgalss червь и шестерня, они могут одновременно выдержать осевые силы, радиальные силы, и переворачивать моменты. Сравненный с традиционными роторными продуктами, новый привод slewing отличает легкой установкой, легким обслуживанием и большей степенью космоса установки.
Рабочие параметры серий VE
Модель | Коэффициент | Вращающий момент требуемой производительности | Опрокидывать вращающий момент | Аксиальная нагрузка | Радиальная нагрузка | Удержание вращающего момента | Эффективность | Точность | Само-запирать | Вес |
N.m | N.m | kN | kN | N.m | степень | Да | kg | |||
3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Да | 13 |
5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Да | 18 |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Да | 28 |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Да | 35 |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Да | 51 |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Да | 61 |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Да | 78 |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Да | 105 |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Да | 185 |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Да | 244 |
Порекомендованный привод slewing
Закрытый расквартировывая привод slewing | SE1 | SE3 | SE5 | SE7 | SE9 | SE12 | SE14 | SE21 |
Точный закрытый расквартировывая привод slewing | ZE3 | ZE5 | ZE7 | ZE9 | ||||
Привод slewing шестерни червя | WE1 | WE3 | WE5 | WE7 | WE9 | |||
Двойные приводы slewing оси | SDE3 | ZDE3 | SDE5 | ZDE5 | SDE7 | ZDE7 | ||
Привод slewing вертикали закрытый | VE3 | VE5 | VE6 | VE7 | VE9 | VE12 |
Мотор DC
1. Примите двойную структуру поддержки для вала выхода так, что максимальный вращающий момент коробки передач будет увеличен много.
2. Колесо Солнца и планетарное колесо соединены сплайном который увеличивает максимальный вращающий момент коробки передач и удлиняет жизнь.
3. Мы используем винтовую зубчатую передачу на этапе входного сигнала которые делают шумом низкое anf, который побежали ровно в быстром ходе. Внутреннее кольцо шестерни отделено так, что мы сможем сделать больше коэффициента и дизайн гибок. Коробка передач и мотор устроены починкой шва винтом в осевых которые увеличивают соответствуя точность и уменьшают шум.
4. Мы используем держатель вращающей оси внутри планетарной вращающей оси пользы wheel.we меля вместо сползать мелющ так жизнь коробки передач гораздо длиннее.
5. Двойная структура поддержки; Внутренний молоть на внутренней скважине планетарных шестерней делая внутренней округлостью скважины чем 0.003mm; бег путем свертывать вместо сползать; Выскабливать точности шестерни HRC60 поверхностный; Принятие всех этих technoligies обеспечивает супер тихий и устойчивый работать и время длинной жизни над 10000 часами.
