| Наименование марки: | HANGTUO |
| Номер модели: | VE5" |
| минимальный заказ: | 1 шт. |
| цена: | 145~226 USD/PC |
| Срок поставки: | 15 ~ 30 дней |

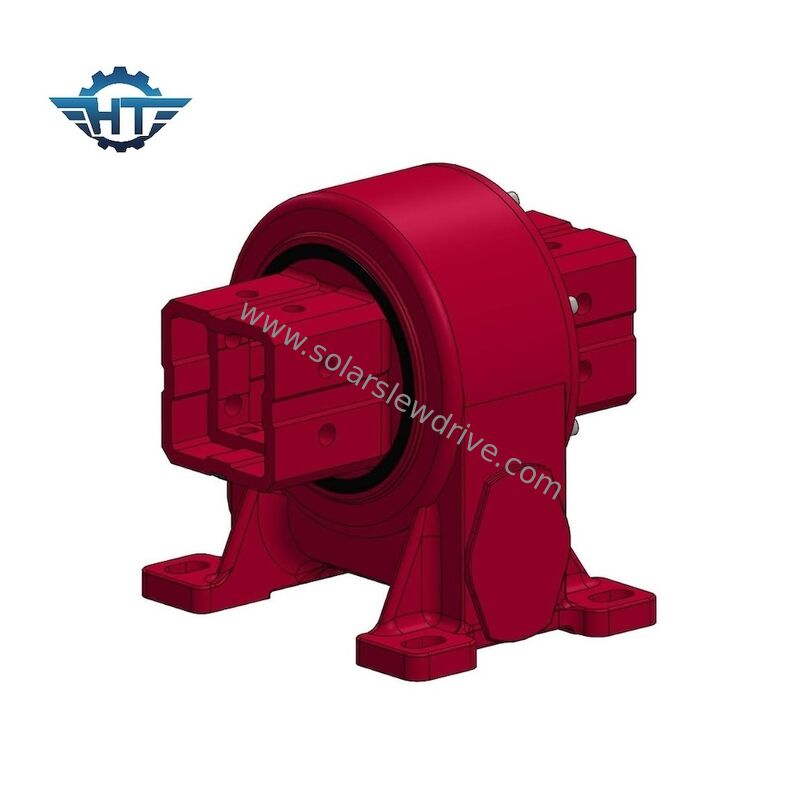

Солнечный трекер VE5 — это высокоточный поворотный привод, разработанный для электростанций с параболическими концентраторами (PTPP). Оснащенный электрическим планетарным редуктором на 24 В постоянного тока, он обеспечивает стабильное и точное отслеживание в сложных наружных условиях.
Этот вертикальный поворотный привод размером 5 дюймов сочетает в себе червячную передачу с прочным поворотным подшипником, обеспечивая точное позиционирование параболических отражателей для максимального сбора солнечной энергии. Его компактная конструкция, высокий выходной крутящий момент и функция самоблокировки делают его идеальным для крупномасштабных солнечных тепловых применений.
В солнечных тепловых системах неточное отслеживание и нестабильное позиционирование могут значительно снизить эффективность преобразования энергии. Распространенные проблемы включают:
Низкая точность позиционирования, приводящая к снижению концентрации солнечного света
Недостаточный удерживающий момент, вызывающий смещение отражателя под действием ветровых нагрузок
Плохие характеристики уплотнения, приводящие к сокращению срока службы
Эти проблемы напрямую влияют на эффективность выработки электроэнергии и эксплуатационную надежность проектов PTPP.
Поворотный привод VE5 решает эти проблемы за счет оптимизированной механической конструкции и прецизионного производства:
Высокая точность (≤0,1°) обеспечивает точное отслеживание солнечного света
Сильный удерживающий момент (9200 Нм) предотвращает обратное вращение под нагрузкой
Функция самоблокировки повышает безопасность и стабильность
Высокая степень защиты IP улучшает долговечность в суровых наружных условиях
Эта комбинация обеспечивает постоянное выравнивание отражателя, максимизируя сбор тепловой энергии и эффективность системы.
| Параметр | Значение |
|---|---|
| Модель | Вертикальный поворотный привод VE5 |
| Номинальный выходной крутящий момент | 800 Нм |
| Наклонный крутящий момент | 5000 Нм |
| Осевая нагрузка | 16 кН |
| Радиальная нагрузка | 27 кН |
| Удерживающий момент | 9200 Нм |
| КПД | 40% |
| Точность | ≤0,1° |
| Самоблокировка | Да |
| Вес | 18 кг |
| Тип двигателя | Электрический планетарный редуктор 24 В постоянного тока |
Солнечный трекер VE5 широко используется в:
Солнечные электростанции с параболическими концентраторами (PTPP)
Солнечные тепловые энергетические системы
Системы линейных Френелевских отражателей
Проекты промышленного солнечного отопления
Он особенно подходит для сред, требующих высокоточного отслеживания и длительной эксплуатации на открытом воздухе.
Поворотный привод работает через механизм червячной передачи, приводимый в движение двигателем постоянного тока 24 В. Двигатель передает вращательное усилие на червячный вал, который входит в зацепление с зубчатым венцом поворотного кольца.
Этот механизм преобразует входное вращение двигателя в контролируемое вращательное движение конструкции отражателя. Функция самоблокировки предотвращает обратное движение, гарантируя, что отражатель сохраняет свое положение даже под действием внешних нагрузок, таких как ветер или вибрация.
При выборе поворотного привода для солнечного трекера учитывайте следующие факторы:
Требования к крутящему моменту: Убедитесь, что номинальный и удерживающий моменты соответствуют требованиям нагрузки системы
Уровень точности: Высокая точность (≤0,1°) критически важна для эффективности отслеживания солнечного света
Защита окружающей среды: Выбирайте продукты с высоким классом защиты IP для долговечности на открытом воздухе
Совместимость двигателя: Выбирайте соответствующие типы двигателей (электрические, гидравлические, шаговые) в зависимости от систем управления
Потребности в настройке: Проверьте наличие индивидуальных дизайнов и вариантов цвета по RAL
1. Что делает VE5 подходящим для систем отслеживания солнечного света?
Его высокая точность, сильный удерживающий момент и функция самоблокировки обеспечивают стабильное и точное позиционирование отражателя.
2. Можно ли настроить тип двигателя?
Да, поворотный привод может быть оснащен электрическими, гидравлическими или шаговыми двигателями в зависимости от требований проекта.
3. Как самоблокировка повышает безопасность?
Она предотвращает обратное вращение, гарантируя, что система остается стабильной даже при потере питания или внешнем воздействии.
4. Подходит ли он для суровых наружных условий?
Да, высокий класс защиты IP и прочная конструкция обеспечивают превосходную устойчивость к пыли, влаге и перепадам температур.
5. Какие отрасли, помимо солнечной энергетики, могут использовать этот продукт?
Он также может применяться в системах автоматизации, строительной технике и оборудовании для отслеживания, требующем точного управления вращением.
