| Наименование марки: | HT |
| Номер модели: | VE7» |
| минимальный заказ: | 1 |
| Срок поставки: | 7 ¢15 дней |
| Условия оплаты: | Т/Т |

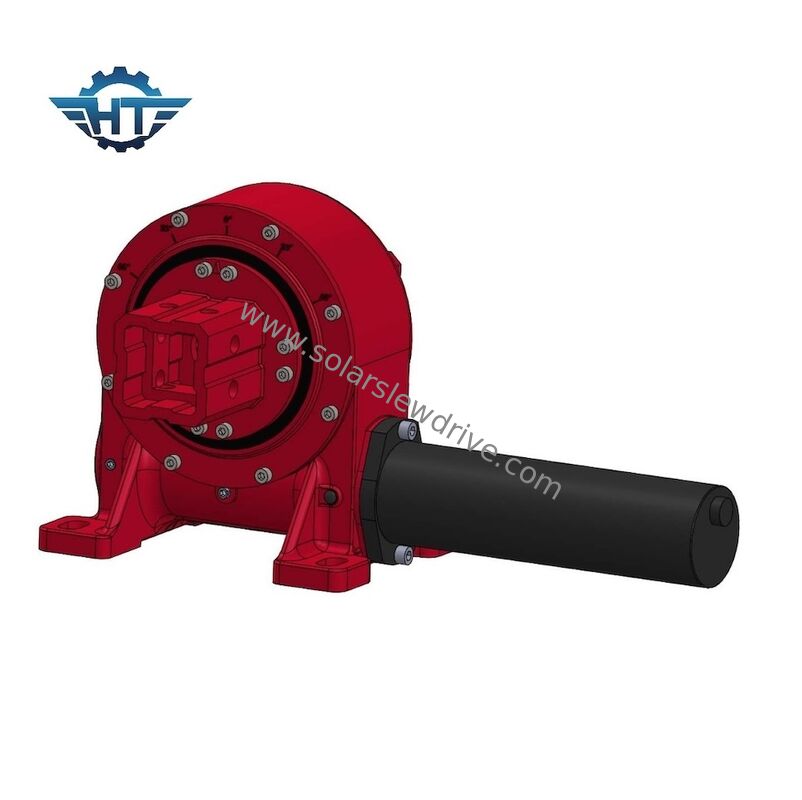

Двигательный привод разделённого типа со структурой квадратной трубки для солнечных систем отслеживания проектируется с модульной конфигурацией, которая отделяет приводное устройство от поддерживающей структуры,обеспечивает быструю демонтажу на месте и эффективное обслуживаниеЭта конструкция значительно сокращает время простоя и упрощает замену деталей, что делает ее особенно подходящей для крупномасштабных фотоэлектрических установок, где эксплуатационная надежность имеет решающее значение.
Высокопрочная квадратная трубчатая рама обеспечивает отличную торсионную жесткость и механическую стабильность, обеспечивая надежную работу в суровых условиях окружающей среды и нагрузки.Система разработана для долгосрочных наружных применений и поддерживает стабильную производительность при экстремальных температурах., сильные ветры, и постоянное механическое напряжение.
Благодаря точной возможности отслеживания и прочной структурной целостности система улучшает точность отслеживания и увеличивает выработку энергии при увеличении срока службы.Его долговечная конструкция сокращает частоту технического обслуживания и снижает общие затраты на владение фотоэлектрическими установками.
| Модель | Соотношение | Номинальный выходной крутящий момент (N.m) | Наклонный крутящий момент (N.m) | Стойкость вращения (N.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Эффективность | Точность (°) | Самозамыкание | Масса (кг) |
| 3 " | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤ 0.1 | Да, да. | 12 |
| 5 дюймов | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤ 0.1 | Да, да. | 18 |
| 7 дюймов | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤ 0.1 | Да, да. | 32 |
| 8 дюймов | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤ 0.1 | Да, да. | 28 |
| 9 дюймов | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤ 0.1 | Да, да. | 52 |
| 12 дюймов | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤ 0.1 | Да, да. | 65 |
| 14 дюймов | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤ 0.1 | Да, да. | 88 |
| 17 дюймов | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤ 0.1 | Да, да. | 135 |
| 21 дюйм | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤ 0.1 | Да, да. | 192 |
| 25 дюймов | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤ 0.1 | Да, да. | 251 |
| Технический параметр | Описание |
|---|---|
| Тип конструкции | Двигатель вращения квадратной трубки с разделенным типом |
| Применение | Солнечные системы отслеживания |
| Мощность привода | ≤ 150 Вт |
| Номинальный выходной момент | ≥ 7500 Нм |
| Поддерживающий момент | ≥ 45 кНм |
| Класс защиты | IP66 |
| Операционная температура | -40°C до +80°C |
| Угол вращения | 0°360° |
| Точность отслеживания | ≤ 0,5° |
| Способ установки | Установка фланца |
| Режим обслуживания | Модульная замена |
| Обработка поверхности | Антикоррозионное покрытие |
| Смазка | Длинновековый жир |
| Сертификация | CE |
Модульная структура разделённого типа для быстрого демонтажа и обслуживания
Высокий выходной крутящий момент в компактной системе привода
Отличная экологическая устойчивость к суровым наружным условиям
Низкое потребление энергии при высокой емкости
Долгий срок службы с минимальными требованиями к обслуживанию
Сертификат CE на соответствие международным стандартам
