Место происхождения: | Китай |
Фирменное наименование: | HangTuo |
Сертификация: | CE, ISO9001 |
Номер модели: | VE9» |
Количество мин заказа: | 1 шт. |
---|---|
Цена: | USD 100~1600/ pc |
Упаковывая детали: | Коробка из фанеры |
Время доставки: | 15 ~ 45 дней |
Условия оплаты: | L/C, T/T, Western Union |
Поставка способности: | 500 шт. в месяц |
Материал: | 42CrMo или 50Mn | Гарантия: | 10 лет |
---|---|---|---|
Применение: | Солнечная система отслеживания | Поверните тип: | Одиночная ось |
Цвет: | по запросу | Место установки: | Крыша и поле |
Особенность: | Быстрая установка | Двигатель: | 12VDC, 24VDC |
Окрашенный: | Доступно | Противная реакция: | ≤ 0,15 градусов |
Тип вращения: | Одиночная ось | Ряд вращения: | ±65 градусов |
Водитель: | электродвигатели, шаговые двигатели | ||
Высокий свет: | Вертикальный солнечный привод,Одноосевое солнечное приводное устройство,SLEW привод для солнечной фотоэлектрической установки |

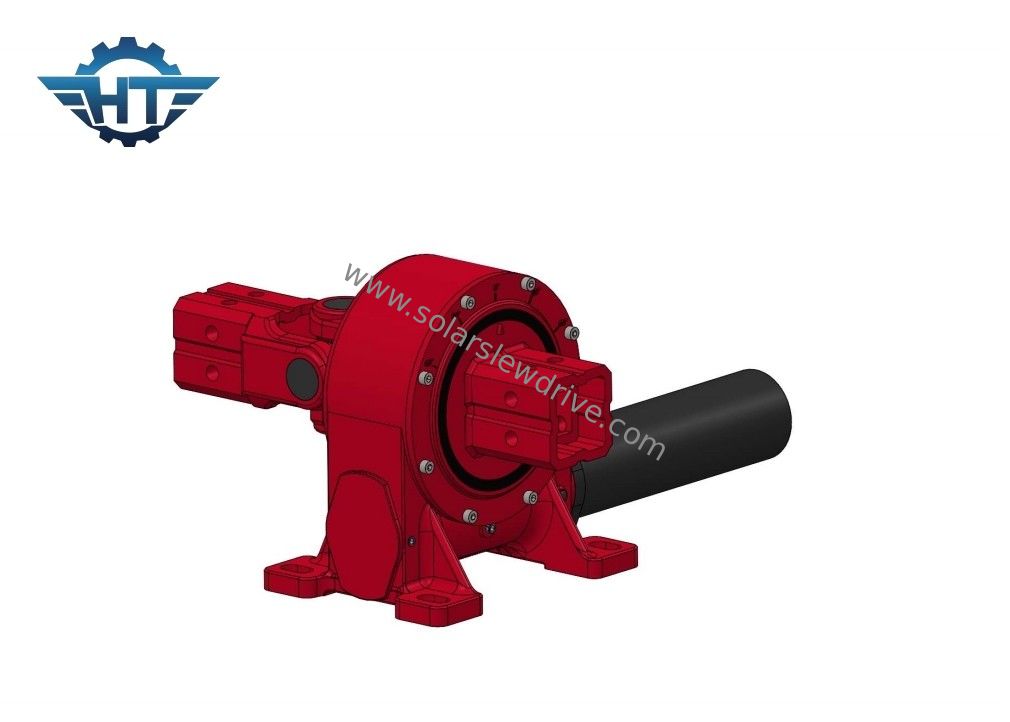

Вертикальный одноосевой солнечный лебедный привод червяная решетка закрытый дом для фотоэлектрических трекеров
Солнечный приводОписание
Редуктор горизонтального поворотного привода типа замкнутого корпуса смонтирован на базе типа корпуса, поворотном механизме, черви и других вспомогательных частях. Он может использовать электродвигатель,шаговой двигатель или гидравлический двигатель в качестве источника питания для привода редуктора в сторону вращения по часовой стрелке или против часовой стрелкиПоскольку в качестве основных конструктивных компонентов используется двойная оболочка, устройство имеет сильный момент опрокидывания и осевую силу при медленном движении.По сравнению с редуктором с теми же параметрами, устройство имеет небольшие размеры и легко устанавливается и обслуживается.
Схема данных поворотного привода серии VE
Модель | Соотношение | Номинальный выходной крутящий момент ((N.m) | Наклонный крутящий момент ((N.m) | Сдерживающий крутящий момент ((N.m) | Аксиальная нагрузка ((kN) | Радиальная нагрузка ((kN) | Эффективность | Самозамыкание | Масса ((kg) |
3 " | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | - Да, конечно. | 12 |
5 дюймов | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | - Да, конечно. | 18 |
7 дюймов | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | - Да, конечно. | 32 |
8 дюймов | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | - Да, конечно. | 28 |
9 дюймов | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | - Да, конечно. | 52 |
12 дюймов | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | - Да, конечно. | 65 |
14 дюймов | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | - Да, конечно. | 88 |
17 дюймов | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | - Да, конечно. | 135 |
21 дюйм | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | - Да, конечно. | 192 |
25 дюймов | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | - Да, конечно. | 251 |
Заявления
Благодаря своей высокой грузоподъемности, колебные кольцевые подшипники могут быть использованы для широкого спектра применений.солнечная энергия для антенн.
