Обеспечивать новаторские и рентабельные приводы Slewing
 |
| Место происхождения: | Китай |
| Фирменное наименование: | HangTuo |
| Сертификация: | CE, ISO9001 |
| Номер модели: | VE7» |
| Количество мин заказа: | 1 шт. |
|---|---|
| Цена: | USD 280~504 / pc |
| Упаковывая детали: | Коробка из фанеры |
| Время доставки: | 15~45 дней |
| Условия оплаты: | L/C, T/T, Western Union |
| Поставка способности: | 2000 шт. в месяц |
| Материал для червяков: | 50Mn, 42CrMo | Эффективность: | 40% |
|---|---|---|---|
| Точность: | 00,15° | Время жизни: | 30 лет |
| Уровень шума: | ≤ 65 дБ | Операционная температура: | -20℃~+80℃ |
| Наименование продукта: | Горизонтальная солнечная система отслеживания | Направление напряжения: | 24 В |
| Высокий свет: | Привод ряда шестерни червя VE7,высокоэффективный привод для зажигания червя,Ве7 солнечный следопыт сбил драйв |
||

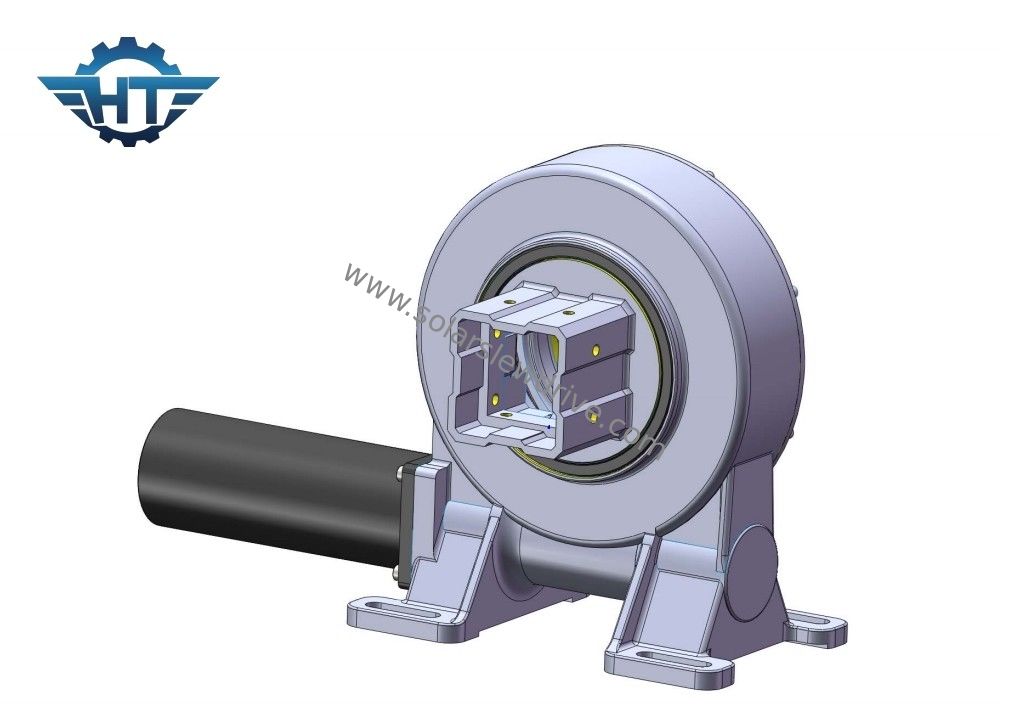

ВЭ7 червяной механизм для горизонтальной солнечной системы отслеживания
Описание скоростной коробки VE7
Сверточная коробка передач, также известная как сверточный привод или сверточное кольцо, является механическим устройством, используемым для обеспечения вращательного движения или сверточного движения тяжелых машин и оборудования.Он обычно используется в приложениях, требующих контролируемого вращения, такие как краны, экскаваторы, ветряные турбины и солнечные трекеры.
Переменная коробка состоит из нескольких ключевых компонентов:
Внешнее кольцо: Внешнее кольцо служит неподвижной частью коробки передач и обеспечивает стабильную поверхность крепления.Он обычно имеет круглую форму и включает в себя ряд зубов передач или проездов на его внутренней окружности.
Внутреннее кольцо: внутреннее кольцо соединено с оборудованием или машиной, требующей вращающегося движения.Внутреннее кольцо также имеет зубы передач или пробелов на его внешней окружности.
Механизм передач: механизм передач позволяет вращать внутреннее кольцо относительно внешнего кольца.Он обычно состоит из набора редукторов или роликов, которые связываются с зубами или проездами на внутренних и внешних кольцах.Передавая крутящий момент и уменьшая трение, механизм передач позволяет плавное и контролируемое вращение.
Двигательная система: Двигательная система отвечает за питание вращающейся коробки передач.Система привода передает энергию вращения механизму передач, инициируя вращение.
Подшипники: Сдвижные коробки передач включают подшипники для поддержания нагрузки и минимизации трения во время вращения.обеспечение стабильности и долговечности коробки передач.
Удаление и смазка: для защиты внутренних компонентов от загрязнений и обеспечения бесперебойной работы вращающиеся коробки передач оснащены системами уплотнения.и другие частицы от попадания в коробку передачСмазка также необходима для уменьшения трения и износа между движущимися частями, продлевая срок службы коробки передач.
Технические данные вертикальных односерийных поворотных приводов
| Модель | Соотношение | Номинальный выходной крутящий момент (N.m) | Наклонный крутящий момент (N.m) | Стойкость вращения (N.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Эффективность | Точность (°) | Самозамыкание | Масса (кг) |
| 3 " | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤ 0.1 | Да, да. | 12 |
| 5 дюймов | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤ 0.1 | Да, да. | 18 |
| 7 дюймов | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤ 0.1 | Да, да. | 32 |
| 8 дюймов | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤ 0.1 | Да, да. | 28 |
| 9 дюймов | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤ 0.1 | Да, да. | 52 |
| 12 дюймов | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤ 0.1 | Да, да. | 65 |
| 14 дюймов | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤ 0.1 | Да, да. | 88 |
| 17 дюймов | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤ 0.1 | Да, да. | 135 |
| 21 дюйм | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤ 0.1 | Да, да. | 192 |
| 25 дюймов | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤ 0.1 | Да, да. | 251 |
Заявления
Сдвижные коробки передач предназначены для обеспечения точного и контролируемого движения, позволяющего крутить тяжелое оборудование горизонтально или вертикально.суровые экологические условия, и непрерывной эксплуатации, что делает их ключевыми компонентами в различных промышленных и строительных приложениях.
Словарь ключевых параметров
Наклонный момент крутящего момента:Если фактический крутящий момент больше номинального крутящего момента наклона, тоСвертовой привод будет перевернут.
Радиальная нагрузка:Нагрузка вертикально к оси подшипника
Аксиальная нагрузка:Нагрузка параллельна оси подшипника
Сдерживающий момент:Это обратный крутящий момент.Когда привод вращается обратно, а части не повреждены,максимальный достигнутый крутящий момент называется удерживающим крутящим моментом, он также рассматривается как нарушенный крутящий момент.
Самозамыкание:Только при наличии нагрузки поворотный привод не способен вращаться обратно и поэтому называется самоблокировкой.
