Место происхождения: | Китай |
Фирменное наименование: | HangTuo |
Сертификация: | CE, ISO9001 |
Номер модели: | VE6» |
Количество мин заказа: | 1 ЧАСТЬ |
---|---|
Цена: | USD 100~1100 / pc |
Упаковывая детали: | Коробка переклейки |
Время доставки: | 15~45 дней |
Условия оплаты: | L/C, T/T, западное соединение |
Поставка способности: | 2000 ПК в месяц |
Тип: | Коробка передач привода Slewing | Материал: | 42CrMo или 50Mn |
---|---|---|---|
Гарантия: | 5~10 лет | Размер: | 3 дюйма к 25 дюймов |
Тип зуба: | контакт Мульти-зуба | Применения: | Станции солнечной энергии CSP и CPV |
Цвет: | Требуемый клиент | Мотор: | 24V |
Высокий свет: | Одноосный червячный поворотный привод,50Mn червячный поворотный привод,3-дюймовый червячный поворотный привод |

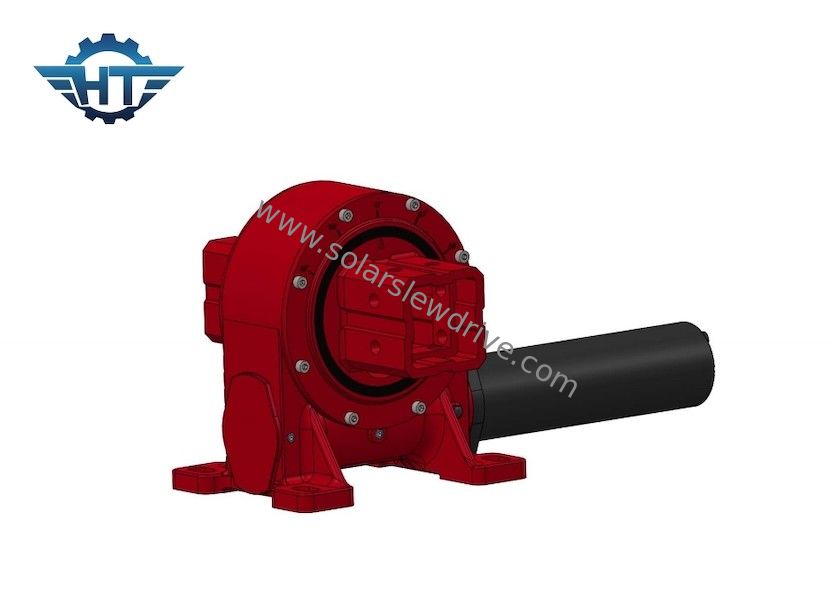

Одиночная ось обволакивая червячный поворотный привод для солнечных электростанций CSP и CPV
Описание поворотного привода
Поворотные приводы состоят из червяка, редуктора, корпуса и двигателя (электрического или гидравлического) и рассчитаны на осевую, радиальную и моментную нагрузку.Мы разработали поворотные приводы с червячной передачей с большим люфтом специально для приложений, где требуется высокая точность.
Технические данные поворотного привода VE
Модель | Номинальный выходной крутящий момент (Нм) | Удерживающий крутящий момент (Нм) | Крутящий момент (Нм) | Осевая нагрузка (кН) | Радиальная нагрузка (кН) | Соотношение | Точность (градус) | Точность | IP | Рабочая температура (℃) | самоблокирующийся | Вес (кг) |
3" | 600 | 1800 | 1500 | 22 | 15 | 31:1 | 40% | ≤0,10 | 66 | -40~+120 | Да | 12 кг |
5 дюймов | 800 | 9200 | 5000 | 16 | 27 | 37:1 | 40% | ≤0,10 | 66 | -40~+120 | Да | 18 кг |
7 дюймов | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | 40% | ≤0,10 | 66 | -40~+120 | Да | 32 кг |
8 дюймов | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | 40% | ≤0,10 | 66 | -40~+120 | Да | 28 кг |
9 дюймов | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | 40% | ≤0,10 | 66 | -40~+120 | Да | 52 кг |
12 дюймов | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | 40% | ≤0,10 | 66 | -40~+120 | Да | 65 кг |
14 дюймов | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | 40% | ≤0,10 | 66 | -40~+120 | Да | 88 кг |
17 дюймов | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | 40% | ≤0,10 | 66 | -40~+120 | Да | 135 кг |
21 дюйм | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | 40% | ≤0,10 | 66 | -40~+120 | Да | 192 кг |
25 дюймов | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | 40% | ≤0,10 | 66 | -40~+120 | Да | 251 кг |
Особенности поворотного привода
1. Оснащен червячной технологией «песочные часы» (Double Enveloping) для повышения нагрузки, эффективности и точности.
2. Производство широкого спектра типов приводов, размеров моделей, диапазонов производительности, вариантов уплотнений и монтажных характеристик.
3. Стандартные размеры моделей от 75 мм до 800 мм в диаметре.
4. Люфт, почти нулевой люфт
5. Самоблокирующийся
Другие варианты
1. Передаточное число от 31:1 до 150:1.
2. Горизонтальный, вертикальный или комбинированный монтаж по нескольким осям.
3. Одинарный червяк или двойной червяк
4. Электрический или гидравлический двигатель.
5. Корпус: открытый или закрытый
6. Индивидуальные входные конфигурации
7. Индивидуальный дизайн в соответствии с требованиями приложения
