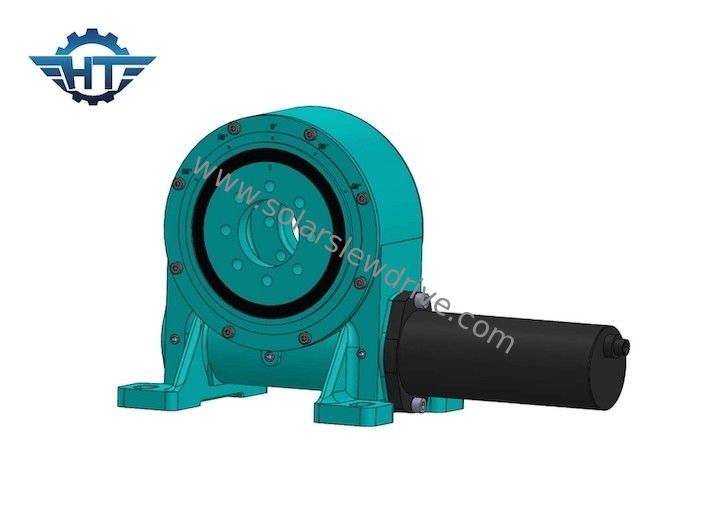

Закрытая коробка передач привода Slewing для собственной личности запирая систему слежения одиночной оси солнечную
Закрытое описание привода Slewing
Привода slewing коробки передач вертикальной одиночной оси применения планетарного главным образом для дизайна крана ворота, крана slewingdeck, ворота крана, привода качания экскаватора, привода slewing для солнечного принцип работы коробки передач etc. системы слежения наш уникальный планетарный делают для солнечной системы слежения нося большую радиальную нагрузку должную к пропорциональному распределению вращающего момента.
Что больше, наши приводы slewing имеют гидравлический мотор, конфигурации электрического двигателя. Мы имеем полностью требование клиента встречи размера коробки передач ряда серии различное.
Вертикальные рабочие параметры привода ряда
| Модель |
Коэффициент |
Вращающий момент требуемой производительности (N.m) |
Опрокидывающ вращающий момент (N.m) |
Держащ вращающий момент (N.m) |
Аксиальная нагрузка (kN) |
Радиальная нагрузка (kN) |
Эффективность |
Точность (°) |
Само-запирать |
Вес (kg) |
| 3" |
31:1 |
600 |
1500 |
1800 |
22 |
15 |
40% |
≤0.1 |
Да |
12 |
| 5" |
37:1 |
800 |
5000 |
9200 |
16 |
27 |
40% |
≤0.1 |
Да |
18 |
| 7" |
57:1 |
1750 |
7000 |
13200 |
34 |
58 |
40% |
≤0.1 |
Да |
32 |
| 8" |
51:1 |
2250 |
11200 |
20400 |
50 |
80 |
40% |
≤0.1 |
Да |
28 |
| 9" |
61:1 |
2250 |
16000 |
30800 |
60 |
130 |
40% |
≤0.1 |
Да |
52 |
| 12" |
78:1 |
4300 |
25000 |
40560 |
77 |
190 |
40% |
≤0.1 |
Да |
65 |
| 14" |
85:1 |
5600 |
48000 |
44200 |
110 |
230 |
40% |
≤0.1 |
Да |
88 |
| 17" |
102:1 |
6750 |
67000 |
53040 |
142 |
390 |
40% |
≤0.1 |
Да |
135 |
| 21" |
125:1 |
16000 |
89000 |
65000 |
337 |
640 |
40% |
≤0.1 |
Да |
192 |
| 25" |
150:1 |
21450 |
112000 |
89000 |
476 |
950 |
40% |
≤0.1 |
Да |
251
|
Особенности
1. Поверните ±60°, внутренность трудного стопа для обеспечения безопасности системы
2. Подключите управляя мотор от влево или вправо бортового
3. Зазор уже установленный производителем перед фабрикой, никакой потребностью отрегулировать когда установку
4. Тавот был заполнен перед фабрикой
4. Простая установка и низкое обслуживание
5. Сбережения компактного дизайна и космоса
6. Шестерня само-запирает, никакая потребность тормоза
7. Легкий и беглый метод начала и останавливать
8. Высокий опрокидывая вращающий момент, соответствующий для горизонтальной установки
Применение
Сразил приводы используйте по всему миру. Зоны применения включают следующее: Как управляя передача в кран путешествуя шестерни и
сверхмощные транспортеры, в платформах подъема, в grippers, схватах, и других роторных приборах в участке машины конструкции.
Солнечные системы слежения, энергия ветра, блюда, спутниковая антенна etc.
