Место происхождения: | Китай |
Фирменное наименование: | HangTuo |
Сертификация: | CE, ISO9001 |
Номер модели: | VE9» |
Количество мин заказа: | 1 часть |
---|---|
Цена: | USD 280~504 / pc |
Упаковывая детали: | коробка переклейки |
Время доставки: | 15~45 дней |
Условия оплаты: | L/C, T/T, западное соединение |
Поставка способности: | 2000 ПК в месяц |
Материал: | QT | Модель: | VE9» |
---|---|---|---|
Эффективность: | 40% | Коэффициент шестерни: | 61:1 |
Вращающий момент требуемой производительности: | 4300 Nm | Удержание вращающего момента: | 27200 Нм |
Опрокидывать вращающий момент: | 16000 Nm | Точный: | меньше чем 0,1 градуса |
Высокий свет: | Сверхмощная солнечная коробка передач привода ряда,Привод ряда электрического двигателя IP66 солнечный,Привод ряда 4300 Nm солнечный |

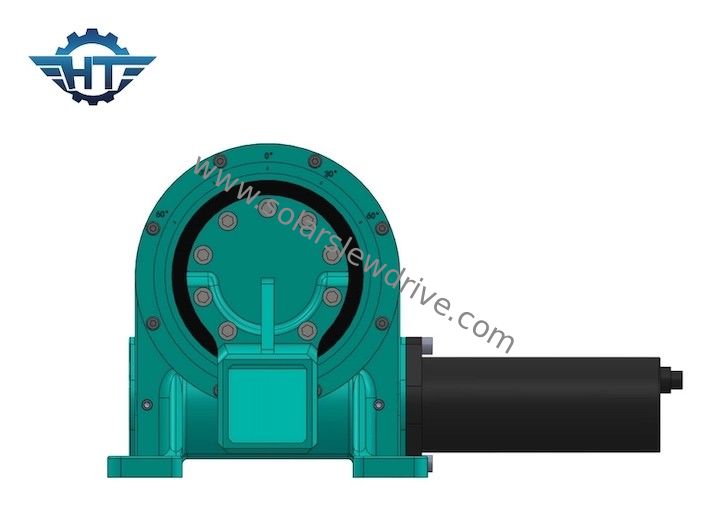

Сверхмощная коробка передач привода ряда IP66 для системы слежения одиночной оси электрического двигателя солнечной
Сверхмощное описание коробки передач привода ряда
Роторный прибор привода также как роторный редуктор, редуктор шестерни, редуктор turntable, и slewing механизм. Они все типы редукторов которые используют подшипник slewing как главная поддержка, и шестерней или червей пользы как вспомогательный источник привода для того чтобы осуществить функции вращения торможения и полно-круга. Состав привода slewing главным образом включает шестерню (или червя), подшипник slewing, мотор, кожух и основание. Привод slewing можно по существу разделить в одиночный привод slewing привода червя, двойной привод slewing привода червя и привод slewing особого типа.
Технические данные
Модель: | VE9 | Место происхождения | Changzhou, Китай |
Бренд | HANGTUO | Тип | Заключенный |
Материал | 42CrMo, 50Mn | Вращающий момент выхода | 4300 N.m |
Опрокидывать вращающий момент момента | 16 k N.m | Удержание вращающего момента | 27 k N.m |
Статическая осевая оценка | 60 KN | Статическая радиальная оценка | 130 KN |
Динамическая осевая оценка | 30 KN | Динамическая радиальная оценка | 65 KN |
Коэффициент шестерни | 37:1 | Эффективность | 40% |
VE сразил данные по привода технические
Модель | Коэффициент | Вращающий момент требуемой производительности | Опрокидывать вращающий момент | Аксиальная нагрузка | Радиальная нагрузка | Удержание вращающего момента | Эффективность | Точность | Само-запирать | Вес |
N.m | N.m | kN | kN | N.m | степень | Да | kg | |||
3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Да | 13kg |
5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Да | 18kg |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Да | 28kg |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Да | 35kg |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Да | 51kg |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Да | 61kg |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Да | 78 kg |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Да | 105 kg |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Да | 185 kg |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Да | 244 kg |
Преимущества
1. Вращение ±60°, трудный стоп/трудный предел внутри привода в случае отказа программного обеспечения контролируя
2. Соединение управляя мотора от влево или вправо бортового
3. Во время установки, не необходимо отрегулировать зацепляя зазор; это уже установило производителем перед фабрикой
4. Простая установка и низкое обслуживание
5. Рациональное использование космоса
6. Шестерня само-запирает; поэтому тормоз не необходим
7. Легкий и беглый метод начала и останавливать
