| Brand Name: | HangTuo |
| Model Number: | VE9» |
| MOQ: | 1 часть |
| цена: | USD 100~400/ pc |
| Delivery Time: | 15~45 дней |
| Payment Terms: | L/C, T/T, западное соединение |

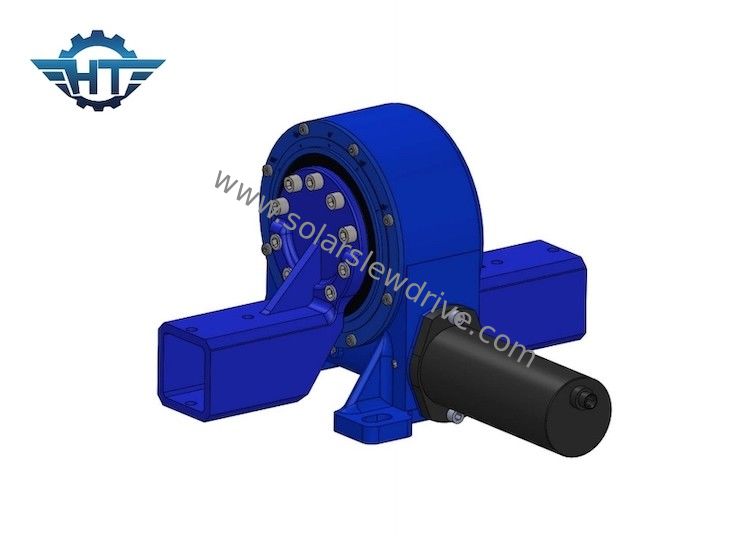

Привод ряда небольшого размера сверхмощный для системы слежения горизонтальной одиночной оси солнечной
Сверхмощное описание привода ряда
Привод Slewing HT коробка передач конструированная для регуляции радиального или аксиальных нагрузок с высоким вращательным вращающим моментом. К тому же, кольцо slewing нося в основе привода позволяет оно выдержать высокие нагрузки консольных или момента. Находят выходец винта руководства «червя», роторные приводы в строительной технике, производстве, военном оборудовании, и много других применений где прочность и точность необходимы.
Представление приводов Slewing серии VE
| Модель | Коэффициент | Вращающий момент требуемой производительности (N.m) | Опрокидывающ вращающий момент (N.m) | Держащ вращающий момент (N.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Эффективность | Точность (°) | Само-запирать | Вес (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Да | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Да | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Да | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Да | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Да | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Да | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Да | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Да | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Да | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Да | 251 |
Особенности
От материала к законченному продукту, наши приводы червя конструированы, испытаны и гарантированы для отслеживая точности эффективности согласно требованиям к клиентов особенным.
Привод Slewing может осуществить неограниченное окружное вращение и снижение скорости, и может выдержать более большую осевую силу, радиальную силу и сила переворачивать. Он наслаждается преимуществами высокой точности, компактной текстуры и большой пропускной способности.
Применения
Физика приводов slewing делает ими разностороннее решение для много применений. В деятельности, движение вдоль оси привода slewing, или движение о своей оси, взаимодействуют для генерации радиального вращающего момента. Это действие происходит путем цеплять пазы горизонтального червя с зубами вертикальной шестерни. Поворачивая, аксиальное перемещение шестерни червя переносит усиленную силу вращающего момента к радиальным шестерням. Число потоков на черве и число шестерней взаимодействуя определят коэффициент скорости блока. Приводы Slewing наиболее хорошо одеты для применений где высокий вращающий момент может произвести точный располагать и вращательная точность. Этот дизайн держит блок побежать ровно и мощно с минимальным зазором.
