| Brand Name: | HangTuo |
| Model Number: | VE9» |
| MOQ: | 1 часть |
| цена: | USD 280~504 / pc |
| Delivery Time: | 15~45 дней |
| Payment Terms: | L/C, T/T, западное соединение |

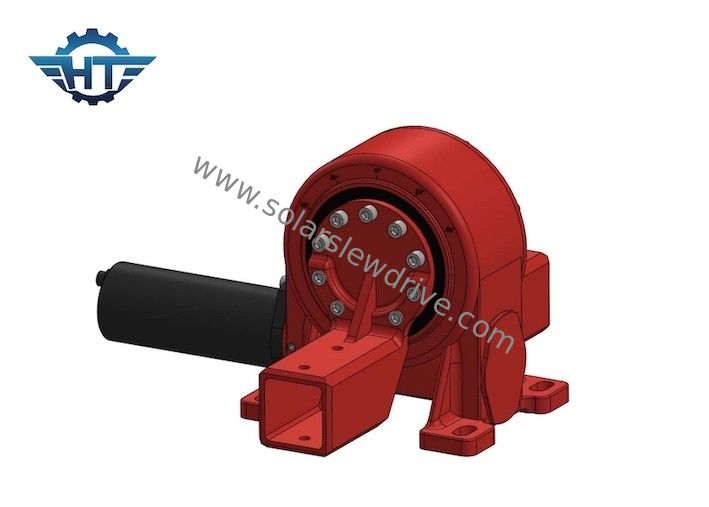

Большой подшипник Slewing шестерни червя коэффициента Slewing для автоматической солнечной системы слежения
Шестерня червя Slewing носящ описание
Наши приводы slewing можно использовать в почти любом применении которое требует движения полно-круга или ограниченн-угла. Приводы Slewing конструированы для регуляции радиального или аксиальных нагрузок с высоким вращательным вращающим моментом. Минирование, конструкция, механическая обработка и другие применения которое требуют, что безжалостной прочности и безупречной точность использует роторную технологию для безопасности и точности.
Варианты для наших приводов качания следующим образом:
Одиночный привод червя
Двойной привод червя
Гидравлический мотор
Электрический двигатель
Мотор воздуха
Кодировщик
Отслеживая точность
Открытый дом
Закрытый дом
Параметры
| Модель: | VE9 | Место происхождения | Changzhou, Китай |
| Бренд | HANGTUO | Тип | Заключенный |
| Материал | 42CrMo, 50Mn | Вращающий момент выхода | 4300 N.m |
| Опрокидывать вращающий момент момента | 16 k N.m | Удержание вращающего момента | 27,2 k N.m |
| Статическая осевая оценка | 60 KN | Статическая радиальная оценка | 130 KN |
| Динамическая осевая оценка | 30 KN | Динамическая радиальная оценка | 65 KN |
| Коэффициент шестерни | 61:1 | Эффективность | 40% |
Данные по привода ряда серии VE технические
| Модель | Коэффициент | Вращающий момент требуемой производительности | Опрокидывать вращающий момент | Аксиальная нагрузка | Радиальная нагрузка | Удержание вращающего момента | Эффективность | Точность | Само-запирать | Вес |
| N.m | N.m | kN | kN | N.m | степень | Да | kg | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Да | 13kg |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Да | 18kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Да | 28kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Да | 35kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Да | 51kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Да | 61kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Да | 78 kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Да | 105 kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Да | 185 kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Да | 244 kg |
