Место происхождения: | Китай |
Фирменное наименование: | HangTuo |
Сертификация: | CE, ISO9001 |
Номер модели: | VE9» |
Количество мин заказа: | 1 часть |
---|---|
Цена: | USD 280~504 / pc |
Упаковывая детали: | коробка переклейки |
Время доставки: | 15~45 дней |
Условия оплаты: | L/C, T/T, западное соединение |
Поставка способности: | 2000 ПК в месяц |
Модель: | 9 дюймов | Применение: | Солнечная система слежения |
---|---|---|---|
Цвет: | Как спрошено | Коэффициент шестерни: | 61:1 |
Эффективность: | 40% | Точный: | ≤ 0,1 |
Водитель: | Электрический двигатель | Тип: | Установленная вертикаль |
Высокий свет: | Часы охватывая привод Slewing шестерни червя,Собственная личность запирая солнечный привод Slewing шестерни,вертикаль установила солнечный привод Slewing |

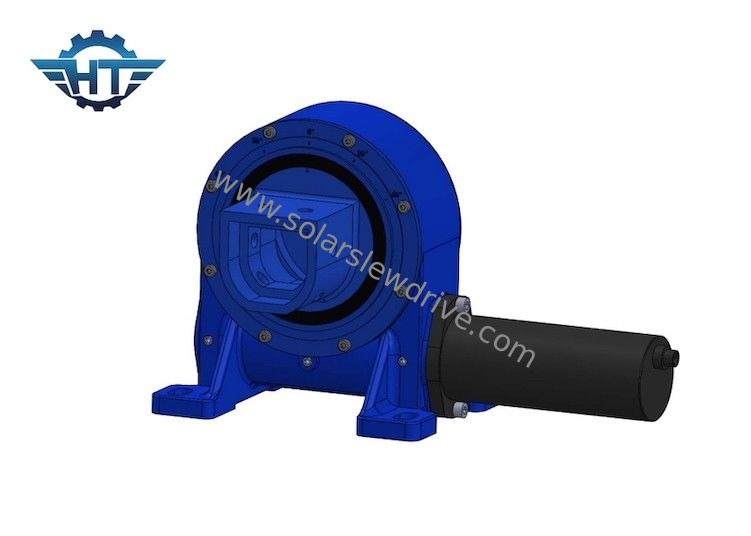

Часы охватывая привод Slewing шестерни червя для собственной личности запирая солнечную систему слежения
Охватывать описание привода Slewing шестерни червя
Отслеживая точность
Наши приводы slewing использованы в применениях которые требуют высокой точности и абсолютной надежности. Минимальная точность для наших приводов качания 0,05 градуса.
Полный ряд вращения круга
вращение 360 градусов бесконечное без всех ограничений.
Типовая модель
От небольшого размера 1" полностью до крупноразмерного (21") .ansmission, передача шестерни червя может получить относительно более большой коэффициент уменьшения. В некоторых случаях, части редуктора можно снять для главного двигателя, таким образом уменьшающ цену приобретения для клиентов, и также значительно уменьшающ возникновение главного сбоя мотора.
Параметры серий VE
Модель | Коэффициент | Вращающий момент требуемой производительности (N.m) | Опрокидывающ вращающий момент (N.m) | Держащ вращающий момент (N.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Эффективность | Точность (°) | Само-запирать | Вес (kg) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Да | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Да | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Да | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Да | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Да | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Да | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Да | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Да | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Да | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Да | 251 |
Преимущества
1. Сильный переворачивая момент основанный на кольце slewing
2. Adopt охватывая привод червя
3. Управляйте более большой нагрузкой для использования multi контакта зуба
4. Улучшайте статическую само-запирая функцию
