Место происхождения: | Китай |
Фирменное наименование: | HangTuo |
Сертификация: | CE, ISO9001 |
Номер модели: | VE7» |
Количество мин заказа: | 1 часть |
---|---|
Цена: | USD 200~300/ pc |
Упаковывая детали: | коробка переклейки |
Время доставки: | 15~45 дней |
Условия оплаты: | L/C, T/T, западное соединение |
Поставка способности: | 2000 ПК в месяц |
Материал: | QT | Модель: | VE7» |
---|---|---|---|
Эффективность: | 40% | Стандартный цвет: | Как спрошено |
Коэффициент шестерни: | 57:1 | Вращающий момент требуемой производительности: | 7320 Nm |
Удержание вращающего момента: | 3,9 кНм | Опрокидывать вращающий момент: | 8 кНм |
Высокий свет: | Привод ряда вертикальной одиночной оси солнечный,Солнечная коробка передач 7320 Nm привода ряда,Привод ряда автоматических отслежывателей PV солнечный |

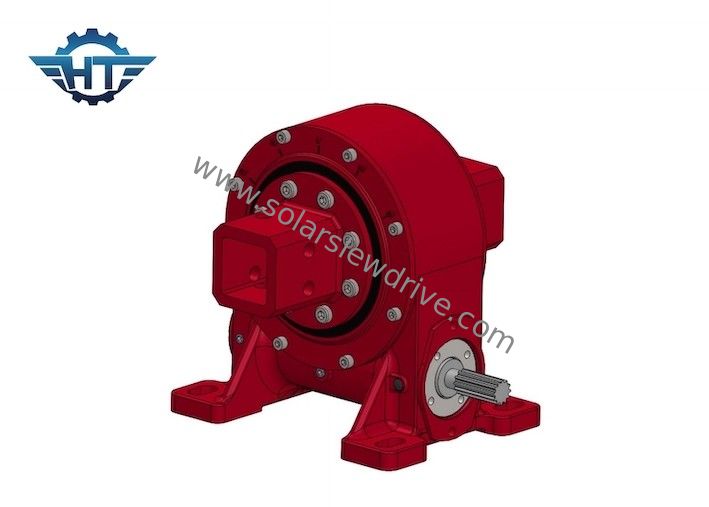

Коробка передач привода Slewing вертикальной одиночной оси солнечная для плоских автоматических отслежывателей PV
Вертикальное одиночное описание привода Slewing оси
Приводы Slewing используют технологию шестерни червя, где червь на горизонтальном вале действует как привод для шестерней. Вращение горизонтального винта поворачивает шестерню о перпендикуляре оси к оси винта. Эта комбинация уменьшает скорость управляемого компонента и также увеличивает свой вращающий момент. По мере того как скорость уменьшает, она увеличивает коэффициентом уменьшения. Коэффициент уменьшения зависит от отношения между числом потоков на черве и числом зубов в колесе или шестерне червя.
По мере того как выдвижения технологии, более роторные приводы используют сферически охватывать технологию червя, куда формируют для того чтобы зацепить червя с больше зубов в шестерне. Этот увеличенный захват зуба учитывает большие прочность, эффективность и стойкость привода slewing.
Техническая дата вертикальной серии
Модель | Коэффициент | Вращающий момент требуемой производительности | Опрокидывать вращающий момент | Аксиальная нагрузка | Радиальная нагрузка | Удержание вращающего момента | Эффективность | Точность | Само-запирать | Вес |
N.m | N.m | kN | kN | N.m | степень | Да | kg | |||
3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Да | 13kg |
5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Да | 18kg |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Да | 28kg |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Да | 35kg |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Да | 51kg |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Да | 61kg |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Да | 78 kg |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Да | 105 kg |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Да | 185 kg |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Да | 244 kg |
Обслуживания
1. Обслуживание OEM
2. Мы обеспечиваем стандартные продукты и нештатные продукты;
3. Мы обеспечиваем подгонянные образцы, подгонянные чертежи, от двери к двери отображение и другие обслуживания;
4. Мы обеспечиваем полный разряд обслуживания, включая дизайн, обработку, упаковку, транспорт, etc.
Упаковка & грузить
1. Завалка с ржавчин-защитным маслом
2. Упаковка с защитными слоями
3. Зафиксированный в случае переклейки, паллет, железный каркас
