| Brand Name: | HangTuo |
| Model Number: | VE9» |
| MOQ: | 1 часть |
| цена: | USD 280~380/ pc |
| Delivery Time: | 15~45 дней |
| Payment Terms: | L/C, T/T, западное соединение |

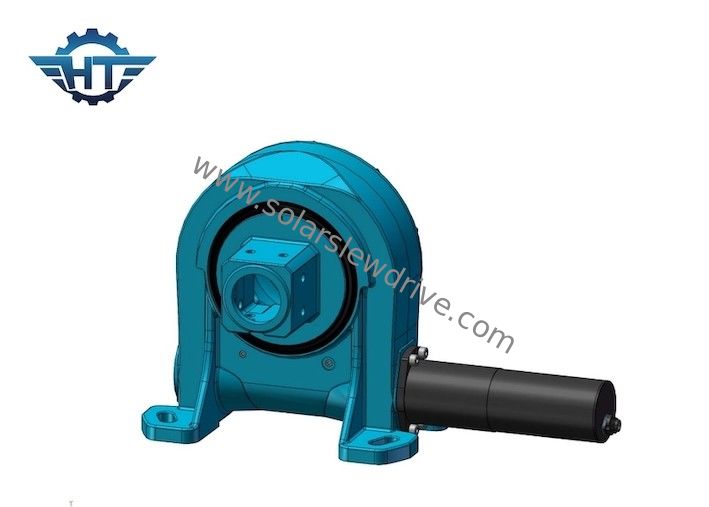

Привод Slewing шестерни червя 9 дюймов вертикальный для высокой держа системы слежения вращающего момента солнечной
Описание привода Slewing шестерни червя
В виду того что slewing редуктор привода обычно использован как общий компонент широкомасштабного оборудования, продукту редуктора привода slewing в компонентном государстве собрания когда он поставлен к потребителю, и нужно быть соединенным и собранным с хозяином когда он приезжает на завод полной машины. В этом процессе, особенно для привода slewing с закрытой структурой, потому что связь между наружный кожух и внутренняя часть передачи и связь между весь привод slewing и хозяин использует такой же набор соединяясь отверстий, привод slewing пре-соединен между наружным кожухом и внутренней частью передачи когда он выходит фабрика. Это соединение включает регулировку зазора и положения передачи внутренних частей передачи привода slewing, поэтому соединяясь с хозяином, необходимо сохранить эти пре-соединения в такой же группе в составе отверстия фланца, и используйте другие отверстия зарезервированные для потребителей роторным изготовителем привода. Его необходимо установить вместе с хозяином. Во время этого процесса, первоначальную форму собрания привода slewing необходимо повредить, для того НОП не повредить свой кпд передачи. Привод slewing поставленный к потребителю был заполнен со смазывая маслом перед выходить фабрика. Когда главный двигатель поставлен к потребителю, потребитель должен быть сообщен регулярного для добавления смазывая масла и для того чтобы поддерживать его согласно правилам пользы привода slewing.
Параметры серий VE
| Модель | Коэффициент | Вращающий момент требуемой производительности (N.m) | Опрокидывающ вращающий момент (N.m) | Держащ вращающий момент (N.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Эффективность | Точность (°) | Само-запирать | Вес (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Да | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Да | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Да | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Да | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Да | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Да | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Да | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Да | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Да | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Да | 251 |
Преимущества
1. Вращайте ±60°, внутренности трудного стопа
1. Сильный переворачивая момент основанный на кольце slewing
2. Adopt охватывая привод червя
3. Управляйте более большой нагрузкой для использования multi контакта зуба
4. Улучшайте статическую само-запирая функцию
Применение
Применения включают солнечные отслежыватели, ветротурбины, краны тележки, подъемы человека, общего назначения оборудование, гидравлические приложения оборудования, оборудование инструмента масла, обработчики автошины, землекопа s, автомобильные подъемы и ветротурбины, блюда, спутниковую антенну etc.
