| Brand Name: | HangTuo |
| Model Number: | SE12» |
| MOQ: | 1 часть |
| цена: | USD 100~1600/ pc |
| Delivery Time: | 15~45 дней |
| Payment Terms: | L/C, T/T, западное соединение |

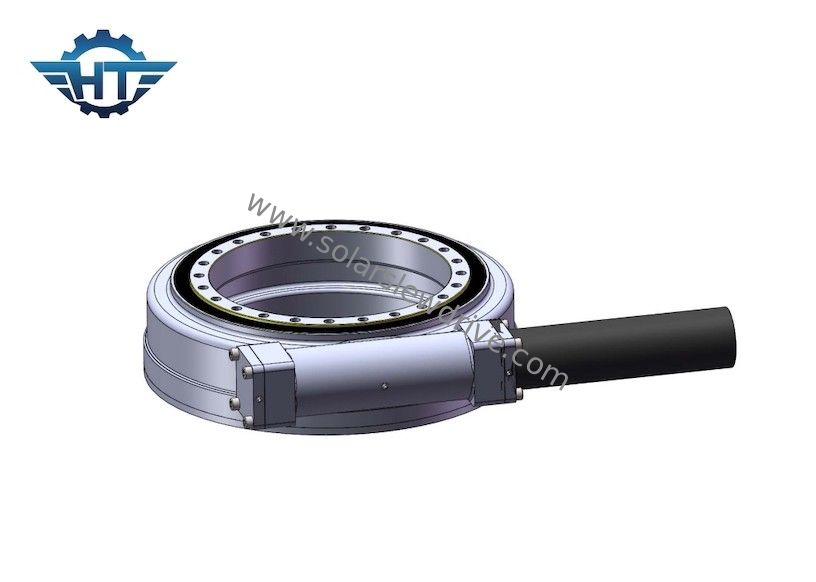

Коробка передач привода ряда замка собственной личности обратного IP66 с высоким диапазоном регулирования передаточного числа для кранов
Описание привода ряда замка собственной личности
Прибор привода slewing включает полно-окружный механизм передачи торможения slewing источника мощности привода. Он использует подшипник slewing как управляемая часть системы передачи и часть приложения механизма. Согласно приложению управляя части, управляя источник и крышка на одном из внутренних и наружных колец slewing носящ другое кольцо использованы как управляемая часть системы передачи и как основание соединения управляемой части работы, поэтому польза сама подшипника slewing характеристика соединения slewing полно-круга, и установлены источник мощности привода и основные части системы передачи. , делать им вид всеобщего механизма передачи торможения который интегрирует функции вращения, торможения и управлять, и в то же время имеет простую структуру и удобен для того чтобы изготовить и поддержать.
Параметры серий SE
| Модель | Коэффициент | Вращающий момент требуемой производительности (N.m) | Опрокидывающ вращающий момент (N.m) | Держащ вращающий момент (N.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Эффективность | Точность (°) | Само-запирать | Вес (kg) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Да | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Да | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Да | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Да | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Да | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Да | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Да | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Да | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Да | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Да | 204 |
Применение
Подшипники кольца slewing можно использовать для широкого диапазона применений. Зоны ряда раскрытия от экскаваторов и кранов, открытой разработки и ветротурбин, к антенне. Другие сферы применения включают проектировать и солнечная систему слежения.
