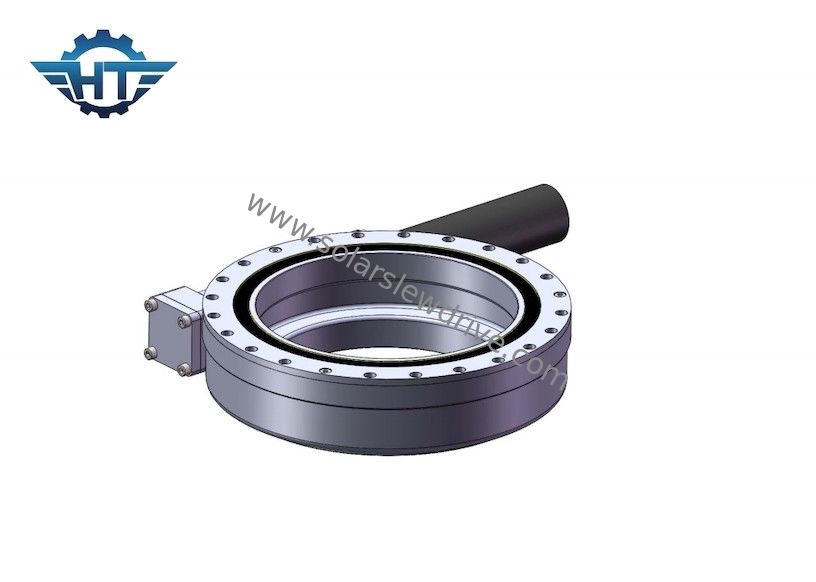

Небольшой солнечный привод Slewing шестерни червя SE3 для системы слежения установки PV

Небольшой солнечный привод Slewing шестерни червя SE3 для системы слежения установки PV

  • Небольшой солнечный привод Slewing шестерни червя SE3 для системы слежения установки PV
  • Небольшой солнечный привод Slewing шестерни червя SE3 для системы слежения установки PV
Небольшой солнечный привод Slewing шестерни червя SE3 для системы слежения установки PV
Подробная информация о продукте:
Место происхождения: КИТАЙ
Фирменное наименование: HangTuo
Сертификация: CE, ISO9001
Номер модели: SE3 «
Оплата и доставка Условия:
Количество мин заказа: 1 часть
Цена: USD 100~1100/ pc
Упаковывая детали: Коробка переклейки
Время доставки: 15~45 дней
Условия оплаты: L/C, T/T, западное соединение
Поставка способности: 2000 ПК в месяц
контакт
Подробное описание продукта
Коэффициент шестерни: 31:1 Вращающий момент нормальной производительности: 533 Nm
Место происхождения: Changzhou, Китай Удержание вращающего момента: 7000 Nm
Опрокидывать вращающий момент: 744 Нм Вращающий момент требуемой производительности: 0,065 об/мин
использование: Солнечные отслежыватели Защитите особенность: IP66
Высокий свет:

Солнечный привод Slewing шестерни червя SE3

,

Привод ряда шестерни червя 7000 Nm солнечный

,

Солнечный привод ряда шестерни системы слежения

Небольшой солнечный привод Slewing шестерни червя SE3 для системы слежения установки PV



Описание привода Slewing шестерни червя



Привод червя Changzhou Hangtuo компактный известен за своя плотность наивысшей мощности. Привод червя обеспечивает передачу вращающего момента к кольцу slewing. Этот дизайн особенно соответствующий для применений с высокими силами и ограниченным космосом, как управляя коробки передач для шасси кранов и грузовых автомобилей, нагружая кранов, конструкции и машинного оборудования аграрных и лесохозяйства.



Параметры привода Slewing SE горизонтального



Модель Коэффициент Вращающий момент требуемой производительности Опрокидывать вращающий момент Удержание вращающего момента Аксиальная нагрузка Радиальная нагрузка Эффективность Точность Само-запирать Вес
N.m N.m N.m kN kN степень Да kg
1" 31:1 400 1000 1800 22 12 40% ≤0.1 Да 6
3" 31:1 300 1500 7000 30 15 40% ≤0.1 Да 9
5" 37:1 637,5 6000 9200 68 27 40% ≤0.1 Да 14
7" 57:1 1750 10500 13200 132 58 40% ≤0.1 Да 23
9" 61:1 4300 49900 30800 340 130 40% ≤0.1 Да 44
12" 78:1 5600 54400 40560 480 190 40% ≤0.1 Да 51
14" 85:1 6750 135000 44200 680 230 40% ≤0.1 Да 62
17" 102:1 9460 203000 53040 980 390 40% ≤0.1 Да 85
21" 125:1 16000 271000 65000 1600 640 40% ≤0.1 Да 141
25" 150:1 21450 346000 89000 2400 950 40% ≤0.1 Да 182



Мотор DC привода Slewing



1. Примите двойную структуру поддержки для вала выхода так, что максимальный вращающий момент коробки передач будет увеличен много.

2. Колесо Солнца и планетарное колесо соединены сплайном который увеличивает максимальный вращающий момент коробки передач и удлиняет жизнь.

3. Мы используем винтовую зубчатую передачу на этапе входного сигнала которые делают шумом низкое anf, который побежали ровно в быстром ходе. Внутреннее кольцо шестерни отделено так, что мы сможем сделать больше коэффициента и дизайн гибок. Коробка передач и мотор устроены починкой шва винтом в осевых которые увеличивают соответствуя точность и уменьшают шум.

4. Мы используем держатель вращающей оси внутри планетарной вращающей оси пользы wheel.we меля вместо сползать мелющ так жизнь коробки передач гораздо длиннее.

5. Двойная структура поддержки; Внутренний молоть на внутренней скважине планетарных шестерней делая внутренней округлостью скважины чем 0.003mm; бег путем свертывать вместо сползать; Выскабливать точности шестерни HRC60 поверхностный; Принятие всех этих technoligies обеспечивает супер тихий и устойчивый работать и время длинной жизни над 10000 часами.
