| Brand Name: | HangTuo |
| Model Number: | SDE3» |
| MOQ: | 1 часть |
| цена: | USD 280~504 / pc |
| Delivery Time: | 15~45 дней |
| Payment Terms: | L/C, T/T, западное соединение |

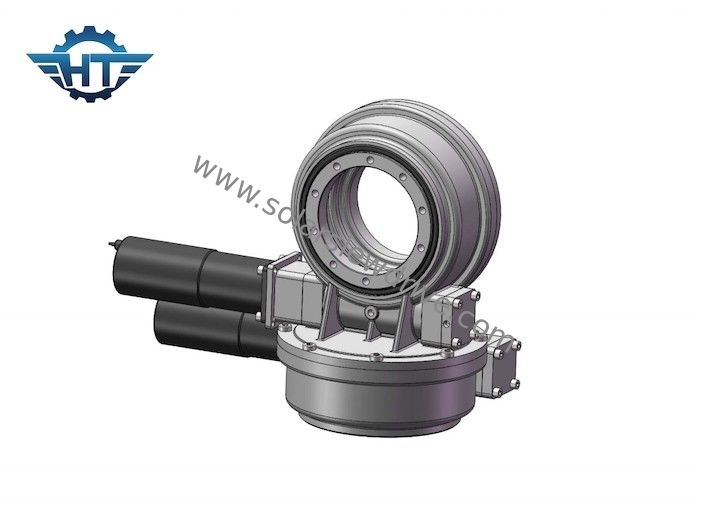

Небольшая коробка передач привода ряда высокой точности размера для высокой держа системы слежения вращающего момента CSP Солнца
Небольшое описание привода ряда высокой точности размера
Преимущества и недостатки отслеживая технологии главным образом зависят от качества системы управления и управляющего устройства, и как наиболее обыкновенно используемое управляющ оборудованием в системе слежения солнечной станции тепловой мощности, особенно станция башни CSP, slewing редуктор привода смогите точно и надежно управлять системой слежения для того чтобы отслеживать солнце в реальное временя, и своя точность вращения может сразу повлиять на точность отражения зеркала, и своя надежность связана с ли все поле зеркала может работать нормально. К тому же, slewing редуктор привода также имеет важные роли как само-запирать, сопротивление ветра, анти--опрокидывать, etc., который можно описать как «сердце» которое обеспечивает здоровую деятельность системы слежения.
Технические данные привода Slewing SDE
| Модель | Коэффициент | Вращающий момент требуемой производительности (N.m) | Опрокидывающ вращающий момент (N.m) | Держащ вращающий момент (N.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Эффективность | Точность (°) | Само-запирать | Вес (kg) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Да | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Да | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Да | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Да | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Да | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Да | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Да | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Да | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Да | 705 |
Применение
Двойные приводы slewing оси использованы в отслежывателях двойной оси солнечных, heliostats, жаре башни сконцентрировали генераторы, сконцентрированное photovoltaics (CPV), генератор блюда и спутниковую антенну.
1. привод slewing для системы слежения двойной оси солнечной
2. привод slewing для спутниковой системы слежения
3. привод slewing для системы слежения PV концентрата
