привод червя Slewing высокой точности DC 24V для двойной системы слежения PV оси
Описание привода червя Slewing высокой точности

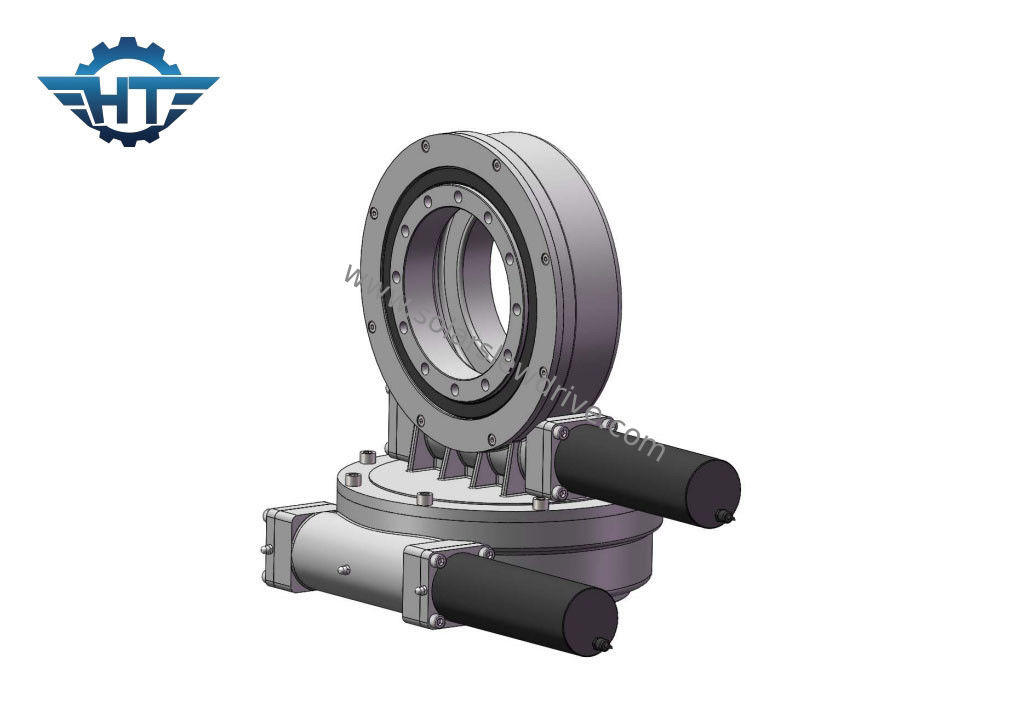

Вертикальный привод slewing 9 дюймов конструирован для солнечной системы слежения. Он использован для того чтобы отрегулировать фотовольтайческие панели к солнцу для того чтобы использовать больше солнечного света. Они позволяют солнечные модули остаться, что в самом лучшем положении аккумулировали максимальную энергию от солнца.
| Модель: |
VE9 |
Место происхождения |
Changzhou, Китай |
| Бренд |
HANGTUO |
Тип |
Заключенный |
| Материал |
42CrMo, 50Mn |
Вращающий момент выхода |
2000 N.m |
| Опрокидывать вращающий момент момента |
16 k N.m |
Удержание вращающего момента |
30,5 k N.m |
| Статическая осевая оценка |
60 KN |
Статическая радиальная оценка |
130 KN |
| Динамическая осевая оценка |
30 KN |
Динамическая радиальная оценка |
65 KN |
| Коэффициент шестерни |
37:1 |
Эффективность |
40% |
Параметры серий VE
| Модель |
Коэффициент |
Вращающий момент требуемой производительности (N.m) |
Опрокидывающ вращающий момент (N.m) |
Держащ вращающий момент (N.m) |
Аксиальная нагрузка (kN) |
Радиальная нагрузка (kN) |
Эффективность |
Точность (°) |
Само-запирать |
Вес (kg) |
| 3" |
31:1 |
600 |
1500 |
1800 |
22 |
15 |
40% |
≤0.1 |
Да |
12 |
| 5" |
37:1 |
800 |
5000 |
9200 |
16 |
27 |
40% |
≤0.1 |
Да |
18 |
| 7" |
57:1 |
1750 |
7000 |
13200 |
34 |
58 |
40% |
≤0.1 |
Да |
32 |
| 8" |
51:1 |
2250 |
11200 |
20400 |
50 |
80 |
40% |
≤0.1 |
Да |
28 |
| 9" |
61:1 |
2250 |
16000 |
30800 |
60 |
130 |
40% |
≤0.1 |
Да |
52 |
| 12" |
78:1 |
4300 |
25000 |
40560 |
77 |
190 |
40% |
≤0.1 |
Да |
65 |
| 14" |
85:1 |
5600 |
48000 |
44200 |
110 |
230 |
40% |
≤0.1 |
Да |
88 |
| 17" |
102:1 |
6750 |
67000 |
53040 |
142 |
390 |
40% |
≤0.1 |
Да |
135 |
| 21" |
125:1 |
16000 |
89000 |
65000 |
337 |
640 |
40% |
≤0.1 |
Да |
192 |
| 25" |
150:1 |
21450 |
112000 |
89000 |
476 |
950 |
40% |
≤0.1 |
Да |
251 |
Применение
1. Поднимаясь машинное оборудование
Поднимаясь машинное оборудование включает краны тележки, краны и трейлеры башни, сбор etc. к жесткой окружающей среде этих машин, вращающие части подлежат часто больший удар, поэтому эти части будут использовать подгонянные подшипники slewing, как для изготовитель обеспечивает необходимый размер машины и оперативной среды. Slewing нося изготовитель аранжирует инженера для того чтобы конструировать соответствующий подшипник согласно обстановке на данный момент, и после этого положил его в пользу, которая не может только отвечать потребностямы поднимая машинного оборудования, но также значительно улучшить срок службы.
2. Строительная техника
Простое разделение строительной техники как экскаваторы, затяжелители, etc. подшипник slewing может принести осевую силу, радиальную силу и переворачивать сила в то же время, и структура очень компактна. Для этого нужно быть вращанным непрерывно во время деятельности экскаватора. Подшипник slewing компонент ядра вращения. Применение строительной техники принадлежит основной заявке подшипника slewing, и оно также широко использовано.
3. Обработка машинного оборудования
Обрабатывающ машинное оборудование как материальная обработка, пищевая промышленность, металлургия и так далее. С непрерывным развитием науки и техники, люди больше не не удовлетворяются с только прикладывать подшипники slewing в строительной технике, и поворачивают их внимание к платформе оборудования обрабатывая машинное оборудование. Потому что подшипник slewing более компактен чем первоначальный подшипник, внешняя сила может также быть больше, и представление и структура лучшие, поэтому она также широко использована в обработке машинного оборудования.
4. Военное оборудование
Настоящая военная конкуренция о трудной силе военного оборудования. По мере того как мы увидели по телевизору, танк поворачивает свою голову карамболя, и раковина ударяет цель точно. В этой связи, носить slewing играет очень хорошее поддерживающ роль; Также зенитные пушки, радиолокаторы, стартовые площадки ракеты, etc., очень важная структура в своевременном вращении, скачке и стабилизированный старт военного оборудования подшипник slewing, который имеет лучшее представление чем традиционные подшипники.
5. Другой
В дополнение к быть использованным в индустрии и медицине, подшипник slewing имеет свою тень в поле производства электроэнергии и жизни. Носить рыскания ветротурбины установлен на связь между башня и арена, и подшипник тангажа установлен на корень каждого лезвия. соединение с эпицентром деятельности колеса. Каждая ветротурбина использует один набор подшипника рыскания и 3 набора подшипника тангажа. Через применение подшипника slewing на оборудовании поколения энергии ветра, процесс генерации силы может быть изменен разницей силы ветра. Главные программы подшипников slewing в жизни сконцентрированы в спортивных площадках, как колеса Ferris, русские горки, часы маятника и весел-идти-круги, etc. применение подшипников slewing обеспечивают безопасность жизни.
