| Brand Name: | HangTuo |
| Model Number: | VE9» |
| MOQ: | 1 ЧАСТЬ |
| цена: | USD 100~1600/ pc |
| Delivery Time: | 15~45 дней |
| Payment Terms: | L/C, T/T, западное соединение |

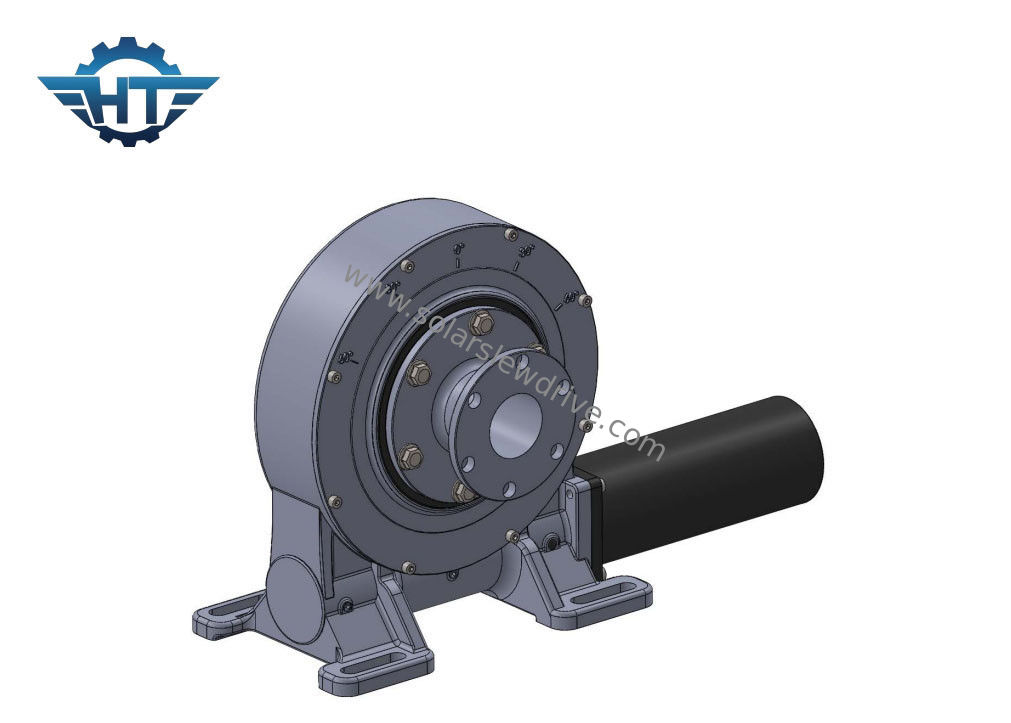

Вертикальная одиночная шестерня червя оси заключила привод ряда дома для отслежывателей PV
Описание привода Slewing шестерни червя
Встретить вращение относительной вращая структуры, вы можете конструировать положение установки прибора для того чтобы быть параллельны к земле или с наклоном нескольких градусов. Закрытый тип горизонтальный slewing редуктор дома привода собран типом основанием, шестерней slewing, червем и поддерживая частями дома. Он может использовать электрический двигатель или гидравлический мотор как источник потребляемой мощности для того чтобы управлять редуктором для того чтобы вращать по часовой стрелке и против часовой стрелки. Потому что подшипник slewing использован как основной компонент дизайна, прибор имеет сильный переворачивая момент и осевую силу. Сравненный с редуктором с такими же параметрами, прибор имеет небольшой размер и легок для установки и для поддержания.
Технические спецификации привода Slewing серии VE
| Модель | Коэффициент | Вращающий момент требуемой производительности (N.m) | Опрокидывающ вращающий момент (N.m) | Держащ вращающий момент (N.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Эффективность | Само-запирать | Вес (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | Да | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | Да | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | Да | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | Да | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | Да | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | Да | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | Да | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | Да | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | Да | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | Да | 251 |
Применения
Спасибо их высокая емкость нагрузки, подшипники кольца slewing можно использовать для широкого диапазона применений. Зоны ряда раскрытия от экскаваторов и кранов, открытой разработки и ветротурбин, солнечной энергии к антеннам.
