| Наименование марки: | HANGTUO |
| Номер модели: | ВЭ5" |
| минимальный заказ: | 1 ПК |
| цена: | 145~226 USD/PC |
| Срок поставки: | 15~30 ДНЕЙ |

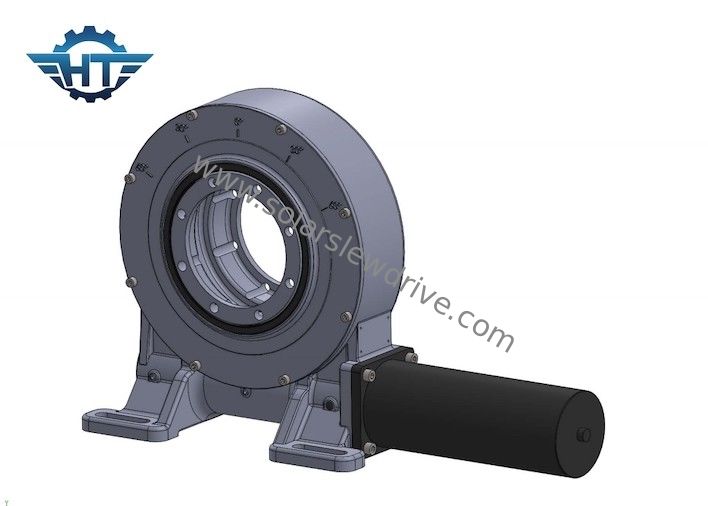

Одиночная коробка передач привода ряда оси с электрическим мотором для системы слежения установки PV
Сразил описание коробки передач привода
Роторный прибор привода также вызван роторным редуктором, редуктором шестерни, редуктором turntable, роторным механизмом, и роторной парой привода. Они все используют подшипник slewing как главный подшипник, и вспомогательный источник привода использует шестерню или червя как управляя часть, для того чтобы осуществить функции вращения торможения и полно-круга. Состав привода slewing главным образом включает шестерни (или червей), подшипники slewing, моторы, снабжения жилищем, и основания. Приводы Slewing можно по существу разделить в одиночные приводы slewing привода червя, двойные приводы slewing привода червя и особые типы приводов slewing.
Вертикальные рабочие параметры привода ряда
| Модель | Коэффициент | Вращающий момент требуемой производительности | Опрокидывать вращающий момент | Аксиальная нагрузка | Радиальная нагрузка | Удержание вращающего момента | Эффективность | Точность | Само-запирать | Вес |
| N.m | N.m | kN | kN | N.m | степень | Да | kg | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Да | 13kg |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Да | 18kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Да | 28kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Да | 35kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Да | 51kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Да | 61kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Да | 78 kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Да | 105 kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Да | 185 kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Да | 244 kg |
Своя структура принимает охватывать червя и трудную шестерню поверхности зуба, который можно приложить к случаям низкоскоростного и высокого вращающего момента; она широко использована в системе слежения поколения солнечной энергии. Для того чтобы приложить его в проектируя поле, много изготовителей начинали структуру шестерни и приложили ее в быстром ходе.
