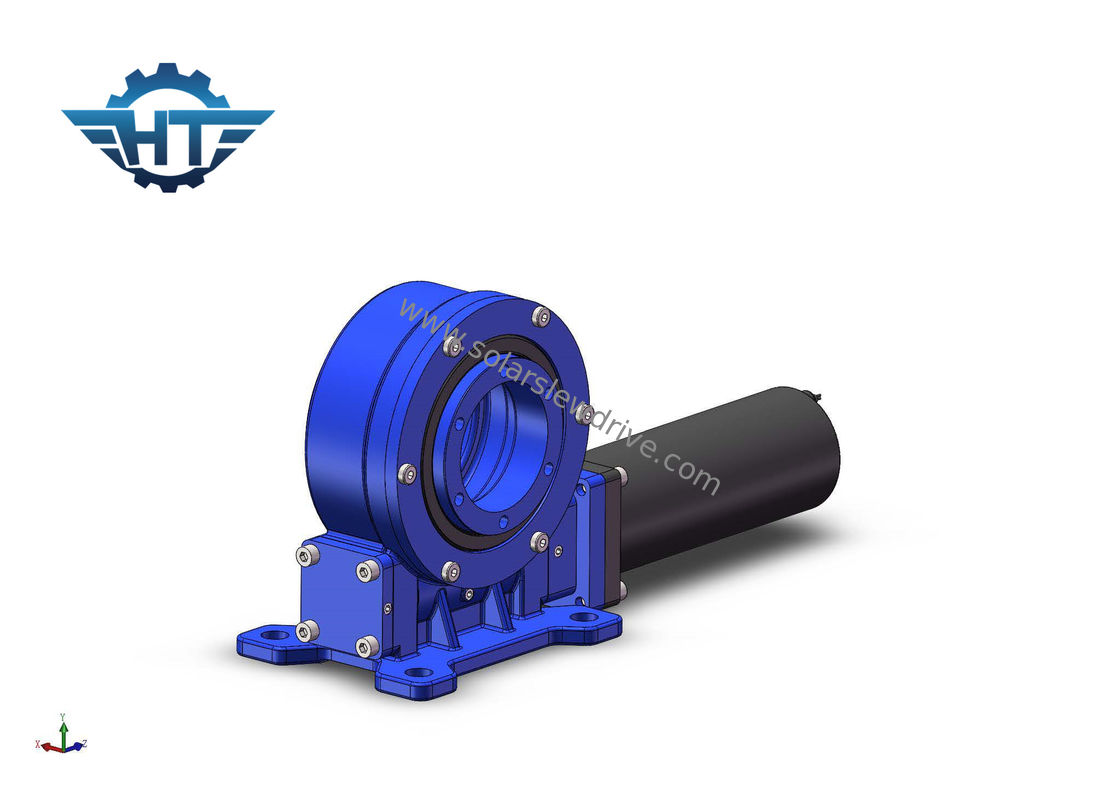

Привод Slewing VE9 с мотором редуктора для систем слежения отслежывателя Солнца солнечных
Описание привода ряда червя и шестерни
Привод slewing серии VE с планетарными применениями коробки редуктора главным образом для солнечной системы слежения включая одиночную систему слежения солнца, двойную систему слежения солнца оси, промышленные применения как кран ворота, кран slewingdeck, дизайн ворота крана, привод качания экскаватора.
Наш уникальный принцип деятельности привода slewing коробки передач уменьшения планетарной шестерни делает для солнечного медведя отслежывателя большую радиальную нагрузку должный к пропорциональному распределению вращающего момента. Что больше, наши приводы slewing имеют гидравлические конфигурации мотора. Мы имеем полностью требование клиента встречи размера коробки передач ряда серии различное.
Особенности
1. Поверните ±60°, внутренность трудного стопа для обеспечения безопасности системы
2. Подключите управляя мотор от влево или вправо бортового
3. Зазор уже установленный производителем перед фабрикой, никакой потребностью отрегулировать когда установку
4. Тавот был заполнен перед фабрикой
4. Простая установка и низкое обслуживание
5. Сбережения компактного дизайна и космоса
6. Шестерня само-запирает, никакая потребность тормоза
7. Легкий и беглый метод начала и останавливать
8. Высокий опрокидывая вращающий момент, соответствующий для горизонтальной установки
Вертикальные рабочие параметры привода Slewing серии
| Модель |
Коэффициент |
Вращающий момент требуемой производительности (N.m) |
Опрокидывающ вращающий момент (N.m) |
Держащ вращающий момент (N.m) |
Аксиальная нагрузка (kN) |
Радиальная нагрузка (kN) |
Эффективность |
Точность (°) |
Само-запирать |
Вес (kg) |
| 3" |
31:1 |
600 |
1500 |
1800 |
22 |
15 |
40% |
≤0.1 |
Да |
12 |
| 5" |
37:1 |
800 |
5000 |
9200 |
16 |
27 |
40% |
≤0.1 |
Да |
18 |
| 7" |
57:1 |
1750 |
7000 |
13200 |
34 |
58 |
40% |
≤0.1 |
Да |
32 |
| 8" |
51:1 |
2250 |
11200 |
20400 |
50 |
80 |
40% |
≤0.1 |
Да |
28 |
| 9" |
61:1 |
2250 |
16000 |
30800 |
60 |
130 |
40% |
≤0.1 |
Да |
52 |
| 12" |
78:1 |
4300 |
25000 |
40560 |
77 |
190 |
40% |
≤0.1 |
Да |
65 |
| 14" |
85:1 |
5600 |
48000 |
44200 |
110 |
230 |
40% |
≤0.1 |
Да |
88 |
| 17" |
102:1 |
6750 |
67000 |
53040 |
142 |
390 |
40% |
≤0.1 |
Да |
135 |
| 21" |
125:1 |
16000 |
89000 |
65000 |
337 |
640 |
40% |
≤0.1 |
Да |
192 |
| 25" |
150:1 |
21450 |
112000 |
89000 |
476 |
950 |
40% |
≤0.1 |
Да |
251 |
Применения
Приводы Slewing использованы все по всему миру. Зоны применения включают следующее:
Управляя передача в кран путешествуя шестерни и сверхмощные транспортеры, в платформах подъема, в grippers, схватах, и других роторных приборах в участке машины конструкции.
Солнечные системы слежения
Энергия ветра
Блюда
Спутниковая антенна etc.
