| Brand Name: | HANGTUO |
| Model Number: | VE5 |
| MOQ: | 1 ПК |
| цена: | 145~226 USD/PC |
| Delivery Time: | 15~30 дней |

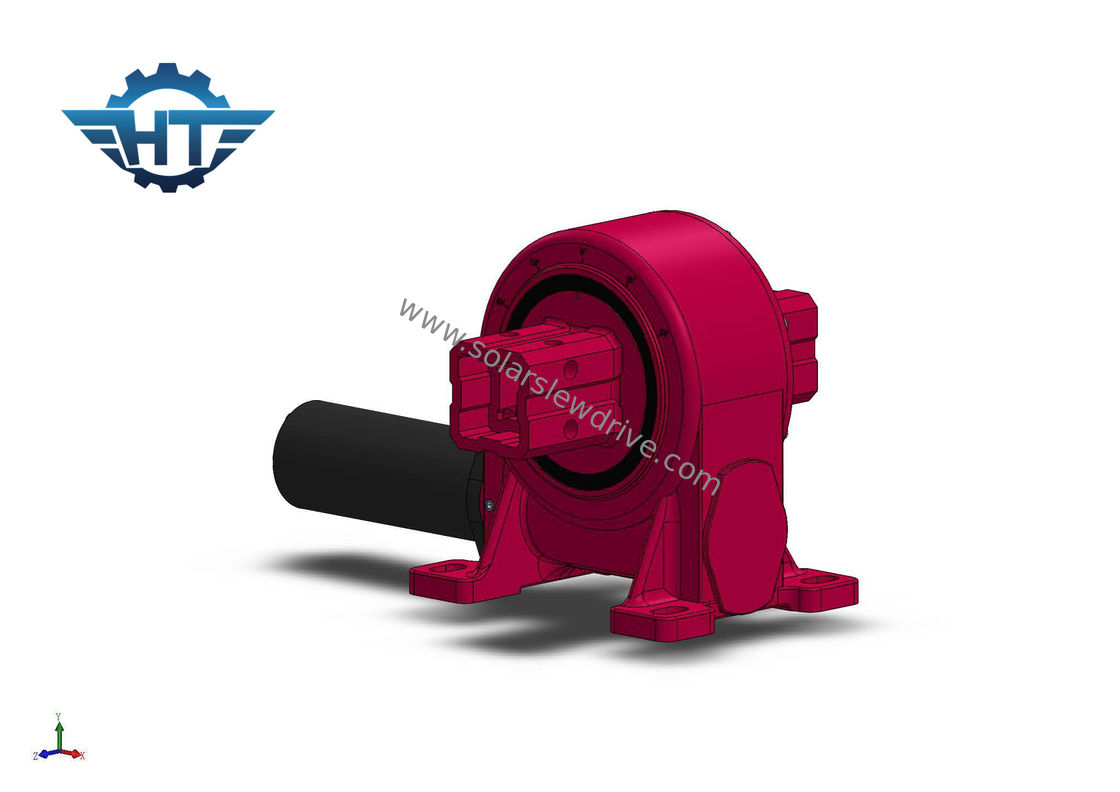

Ось привода ряда отслежывателя одиночной оси VE5 солнечная с коробкой передач низкой отрицательной реакции планетарной
Сразил описание привода
Приводы Slewing широко использованы в системе слежения солнца. Фотовольтайческий отслеживать электростанции включает плоский рычаг одно-оси, косой рычаг одно-оси, косую одно-ось, и систему слежения 2-оси.
Применения приводов Slewing
1. SE1, SE3, SE5, SE7, SE9, SE12, SE14, SE17, SE21 для плоского одиночного рычага оси. Этот вид системы соответствующий для широт под 30 градусами и наклонами земли более менее чем 12 градуса.
2. SE1, SE3, SE5, SE7, SE9, SE12, SE14, SE17, привод slewing SE21 для косого одиночного рычага оси. Этот вид его соответствующий для систем средних к высоким широтам, земные потребности к составляет около квартира.
3. SE1, SE3, SE5, SE7, SE9, SE12, SE14, SE17, SE21, VE1, VE3, VE5, VE7, VE8, приводы slewing VE9 для косого блока одно-оси. Этот вид системы соответствующий для средства к высоким широтам.
4. SDE1, SDE3, SDE5, SDE7, SDE9, SDE12, SDE17, привод slewing SDE21 для двойной солнечной системы слежения. Этот вид систем соответствующий для всего вида landform.
Особенности
1. Вращайте от 0~180°
2. Подключите управляя мотор на влево или вправо бортовом
3. тавот был заполнен перед фабрикой
4. Простая установка
5. Рациональное использование космоса
6. Шестерня само-запирает; поэтому тормоз не необходим
7. Легкий и беглый метод начала и останавливать
8. Высокий backholding вращающий момент, соответствующий для вертикальной установки
9. Низкое обслуживание
Вертикальные рабочие параметры привода Slewing серии IP66 VE
| Модель | Коэффициент | Вращающий момент требуемой производительности | Опрокидывать вращающий момент | Аксиальная нагрузка | Радиальная нагрузка | Удержание вращающего момента | Эффективность | Точность | Само-запирать | Вес |
| N.m | N.m | kN | kN | N.m | степень | Да | kg | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Да | 13kg |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Да | 18kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Да | 28kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Да | 35kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Да | 51kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Да | 61kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Да | 78 kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Да | 105 kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Да | 185 kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Да | 244 kg |
