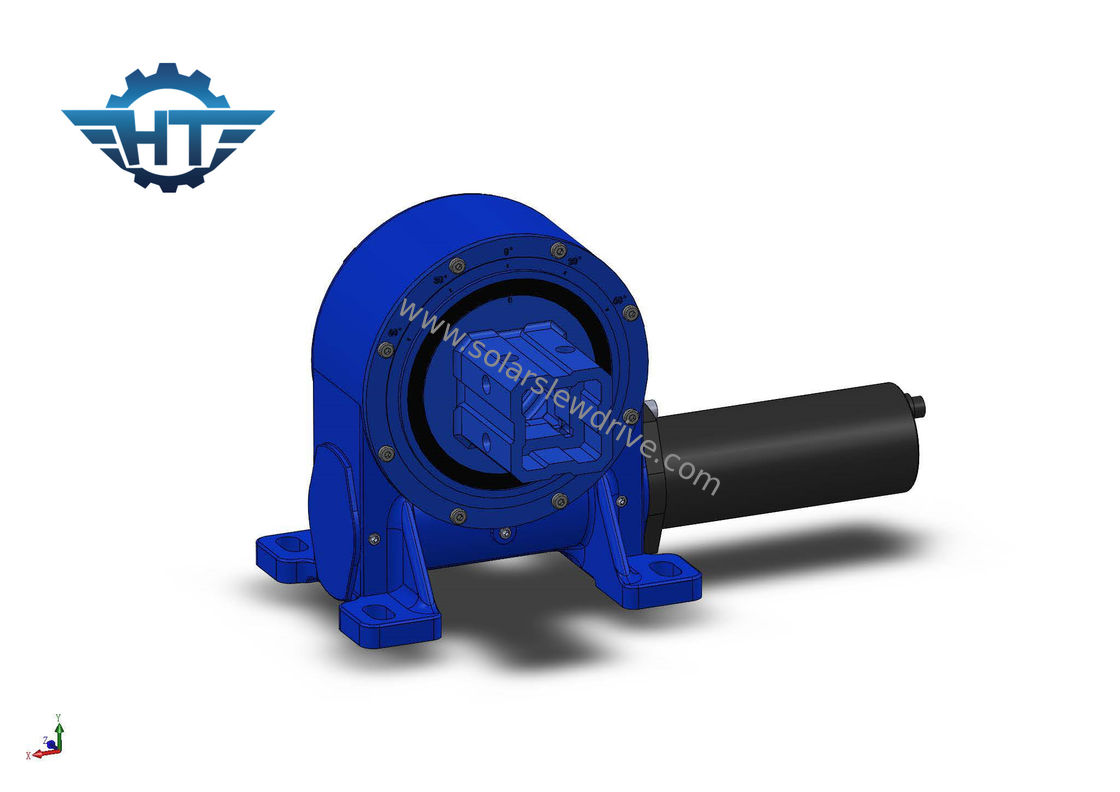

Нул отрицательных реакций сразила привод с червем часов для параболистического и ринва
Нул описаний привода Slewing шестерни червя отрицательной реакции
Приводы нул slewing шестерни червя отрицательной реакции главным образом использованы в применении CSP как параболистическое или ринв, вид системы condensor жары который может поглотить жару к некоторому химикату и возвратить жару к электричеству.
Название продукта: VE7
Скорость нормальной производительности: 0.03RPM
Вращающий момент нормальной производительности: 7320 N.m
Вращающий момент максимальныйа выпуск продукции: 10980 N.m
Опрокидывать вращающий момент момента: 8 kN.m
Удержание вращающего момента: 39 kN.m
Статическая аксиальная нагрузка: kN 30
Статическая радиальная нагрузка: kN 100
Коэффициент привода Slewing: 51:1
Зазор отрицательной реакции: <=0.15°
IP (класс): 66
Эффективность: 40%
Температура: -40℃ to+120℃
Эксплуатационные данные мотора редуктора
Расклассифицированное напряжение тока: 24 VDC
Нормальное течение: < 7="">
Сила выхода: 126 w
Скорость ведомого вала: 1,6 RPM
Вращающий момент выхода: 359 N.m
Вращающий момент максимальныйа выпуск продукции: 538 N.m
Шум: <65 dB="">
Преимущества
1. Вращение 360 градусов
2. Соединение управляя мотора от влево или вправо бортового,
3. Во время установки, не необходимо отрегулировать зацепляя зазор; это уже установило производителем перед фабрикой
4. Простая установка и низкое обслуживание
5. Рациональное использование космоса
6. Шестерня само-запирает; поэтому тормоз не необходим
7. Легкий и беглый метод начала и останавливать
8. Высокая точность
Спецификации нул приводов Slewing вертикали шестерни червя отрицательной реакции
| Модель |
Коэффициент |
Вращающий момент требуемой производительности |
Опрокидывать вращающий момент |
Аксиальная нагрузка |
Радиальная нагрузка |
Удержание вращающего момента |
Эффективность |
Точность |
Само-запирать |
Вес |
| N.m |
N.m |
kN |
kN |
N.m |
степень |
Да |
kg |
| 3" |
31:1 |
300 |
1500 |
3,6 |
15 |
7000 |
40% |
≤0.1 |
Да |
13kg |
| 5" |
37:1 |
637,5 |
5000 |
16 |
27 |
9200 |
40% |
≤0.1 |
Да |
18kg |
| 7" |
57:1 |
1750 |
7000 |
34 |
58 |
13200 |
40% |
≤0.1 |
Да |
28kg |
| 8" |
51:1 |
2250 |
11200 |
50 |
80 |
20400 |
40% |
≤0.1 |
Да |
35kg |
| 9" |
61:1 |
4300 |
16000 |
60 |
130 |
27200 |
40% |
≤0.1 |
Да |
51kg |
| 12" |
78:1 |
5600 |
25000 |
77 |
190 |
40560 |
40% |
≤0.1 |
Да |
61kg |
| 14" |
85:1 |
6750 |
48000 |
110 |
230 |
44200 |
40% |
≤0.1 |
Да |
78 kg |
| 17" |
102:1 |
9460 |
67000 |
142 |
390 |
53040 |
40% |
≤0.1 |
Да |
105 kg |
| 21" |
125:1 |
16000 |
89000 |
337 |
640 |
65000 |
40% |
≤0.1 |
Да |
185 kg |
| 25" |
150:1 |
21450 |
112000 |
476 |
950 |
89000 |
40% |
≤0.1 |
Да |
244 kg |
Объем применения
Типичные применения включают солнечные отслежыватели, ветротурбины, блюда спутника и радиолокатора, краны тележки, подъемы человека, общего назначения оборудование, гидравлические приложения оборудования, оборудование инструмента масла, обработчики автошины, землекопа s, и автомобильные подъемы.
