Место происхождения: | Китай |
Фирменное наименование: | HANGTUO |
Сертификация: | CE, ISO9001 |
Номер модели: | VE5 |
Количество мин заказа: | 1 ПК |
---|---|
Цена: | 145~226 USD/PC |
Упаковывая детали: | КОРОБКА ПЕРЕКЛЕЙКИ |
Время доставки: | 15~30 ДНЕЙ |
Поставка способности: | 12000 PCS/YEAR |
Тип: | Привод Slewing | Материал: | 42CrMn или 50Mn |
---|---|---|---|
Применение: | Солнечный отслежыватель | Гарантия: | 10 лет |
Цвет: | Требуемый клиент | Размер: | 3 дюйма - 25 дюймов |
Мотор: | 24V | Жизнь поля: | 30 лет |
Высокий свет: | небольшой привод ряда 25Inch,VE5 подгоняло привод ряда,Солнечным подгонянный отслежывателем привод ряда |

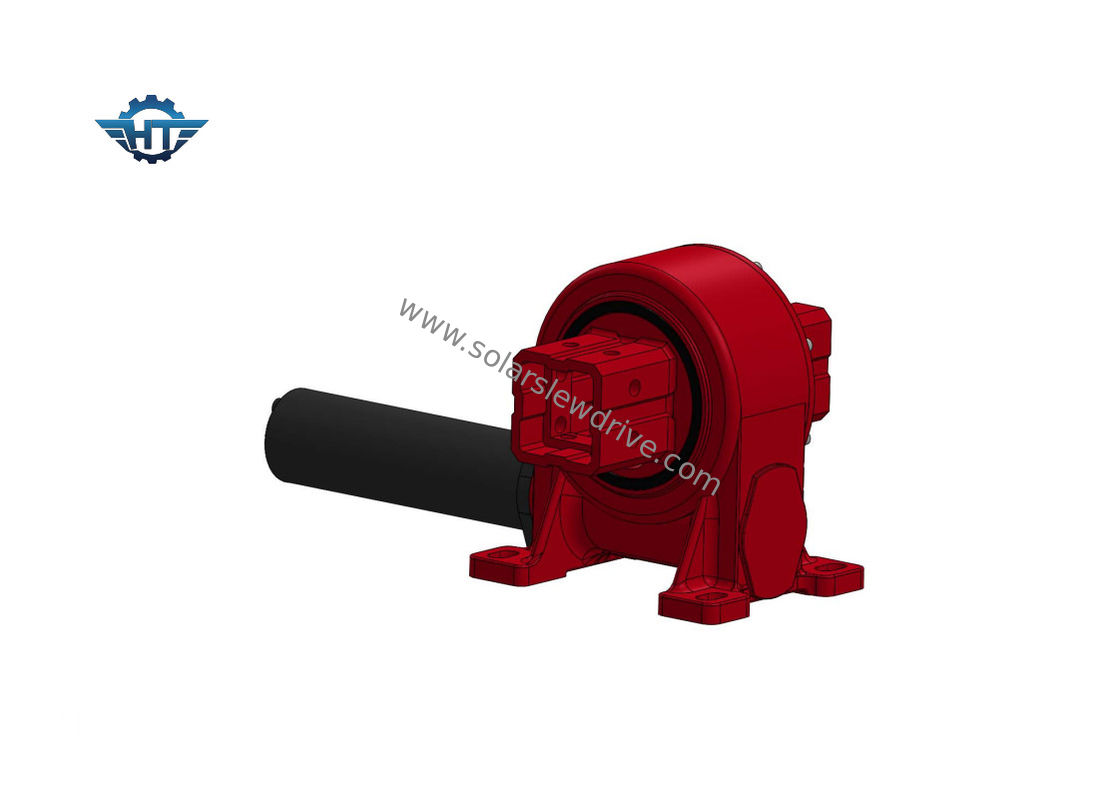

нормальные размеры шестерни червя dVE5 сразили привод для солнечной системы слежения
Солнечное описание привода ряда
Солнечный привод slewing обычно использован в системе слежения PV солнечной. Он может также использованный в CSP, как Fresnel, солнечные башня/heliostat.
Fresnel сконцентрировал станцию солнечной энергии, принцип работы подобен типу photothermal производству электроэнергии ринва, за исключением того, что конденсатор структуры Fresnel использован вместо зеркала. Это делает его относительно недорогим, но эффективность соответственно уменьшена потому что такая система имеет только немного времен концентрировать, качество нагретого водяного пара не высока, так, что ежегодная эффективность производства электроэнергии всей системы сможет только достигнуть около 10%; но должный к простой структуре системы и сразу пользе жар-переносить средство для генерации пара, своей конструкции и расходов на техническое обслуживание также относительно низка.
Особенности
1. Поверните 360°
2. Подключите мотор на влево или вправо бортовом
3. тавот был заполнен перед фабрикой
4. Простая установка
5. Само-запирать
6. Легкий и беглый метод начала и останавливать
7. Высокий backholding вращающий момент, соответствующий для вертикальной установки
8. Низкое обслуживание
Диаграмма представления привода ряда серии VE солнечная
Модель | Коэффициент | Вращающий момент требуемой производительности | Опрокидывать вращающий момент | Аксиальная нагрузка | Радиальная нагрузка | Удержание вращающего момента | Эффективность | Точность | Само-запирать | Вес |
N.m | N.m | kN | kN | N.m | степень | Да | kg | |||
3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Да | 13kg |
5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Да | 18kg |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Да | 28kg |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Да | 35kg |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Да | 51kg |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Да | 61kg |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Да | 78 kg |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Да | 105 kg |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Да | 185 kg |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Да | 244 kg |
