Место происхождения: | Китай |
Фирменное наименование: | HangTuo |
Сертификация: | CE, ISO9001 |
Номер модели: | VE5» |
Количество мин заказа: | 1 часть |
---|---|
Цена: | USD 280~504 / pc |
Упаковывая детали: | коробка переклейки |
Время доставки: | 15~45 дней |
Условия оплаты: | L/C, T/T, западное соединение |
Поставка способности: | 2000 ПК в месяц |
Материал: | 50Mn, 42CrMo | Slewing редуктор: | VE5» |
---|---|---|---|
Коэффициент шестерни: | 37:1 | Эффективность: | 40% |
Цвет: | Как спрошено | Применение: | Солнечный отслежыватель |
Место происхождения: | Китай | Водитель: | Мотор 12V/24VDC |
Гарантия: | 10 лет | Сертификат: | ISO9001, CE |
Место установки: | Открытое поле | Продолжительность жизни: | 30 лет жизни поля |
Высокий свет: | Небольшой привод ряда VE5,Привод ряда мотора 24VDC небольшой,Открытая коробка передач привода ряда поля |

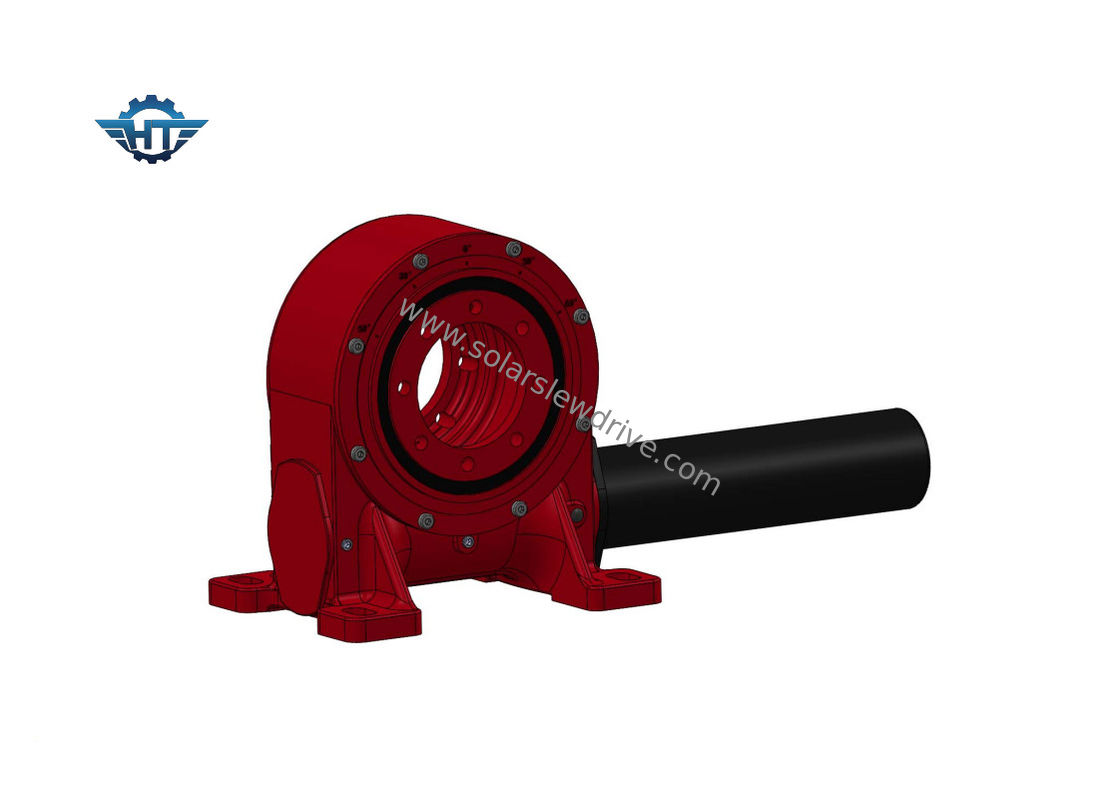

Коробка передач VE5 40 до 1 для отслежывателей оси панели солнечных батарей горизонтальных одиночных
Охватывать описание шестерни червя
Привод slewing новый Н тип продукта роторных и передачи. Он обычно вызван приводом slewing или подшипник slewing, который обычно составлен двойного охватывать червя, шестерни, снабжения жилищем, мотора и других компонентов. В виду того что компоненты ядра двойной охватывать червь, он может зацепить с шестерней более близко и достигнуть multi контакт зуба, таким образом улучшить точность и держа вращающий момент момента. Они могут одновременно выдержать осевые силы, радиальные силы, и переворачивать моменты. Сравненный с традиционными роторными продуктами, новый привод slewing отличает легкой установкой, легким обслуживанием и большей степенью космоса установки.
Рабочие параметры серий VE
Модель | Коэффициент | Вращающий момент требуемой производительности | Опрокидывать вращающий момент | Аксиальная нагрузка | Радиальная нагрузка | Удержание вращающего момента | Эффективность | Точность | Само-запирать | Вес |
N.m | N.m | kN | kN | N.m | степень | Да | kg | |||
3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Да | 13 |
5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Да | 18 |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Да | 28 |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Да | 35 |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Да | 51 |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Да | 61 |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Да | 78 |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Да | 105 |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Да | 185 |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Да | 244 |
Применения
10 различных размеров типа приводов VE slewing, старт с 3' размер до 25" дюйм, среди их 5", 7", 9" 12", 14", 17", 19" и 21". Они и широко использованы в солнечных системах слежения (PV, CPV, HCPV и heliostat) и регулярных кораблях, как подъемы человека, краны тележки, так же, как модульные корабли.
