| Brand Name: | HangTuo |
| Model Number: | SE3» |
| MOQ: | 1 часть |
| цена: | USD 200~300/ pc |
| Delivery Time: | 15~45 дней |
| Payment Terms: | L/C, T/T, западное соединение |

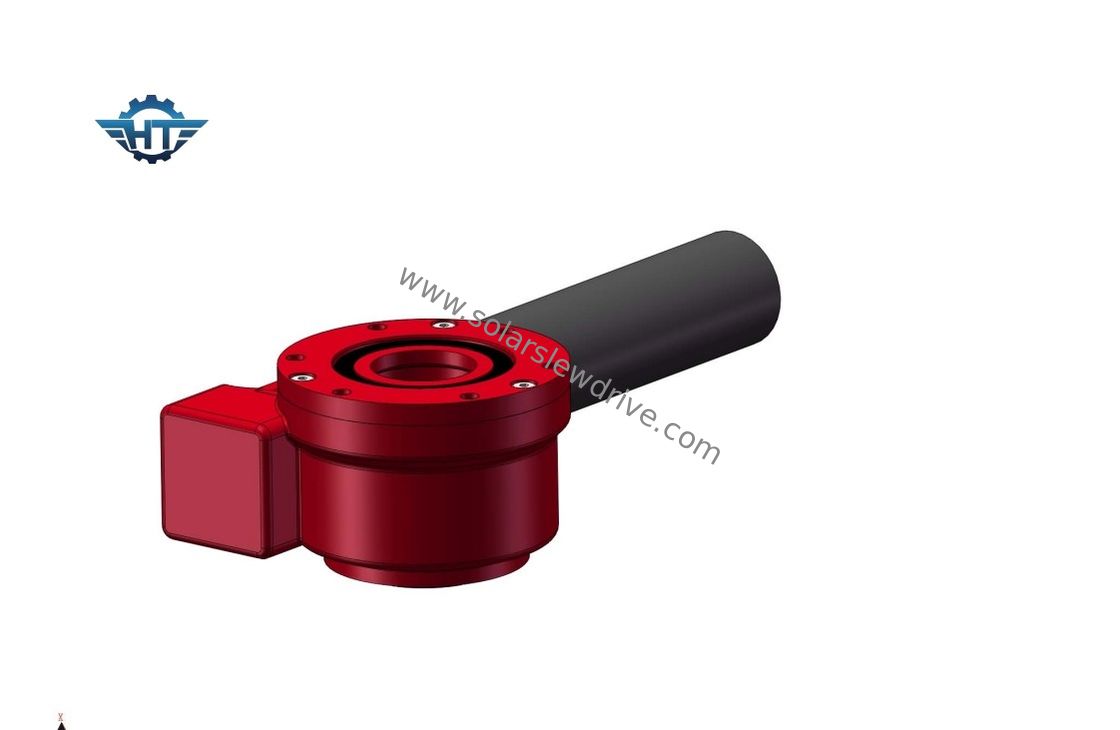

Привод ряда конверта шестерни червя SE3 солнечный с защитой IP66 для на открытом воздухе солнечной системы слежения
Описание привода Slewing шестерни червя
По мере того как технология улучшала, приводы slewing используют технологию червя часов, в которой формируют для того чтобы включить червя больше зубов в шестерне, таким образом imporved вращающий момент и отрицательная реакция уменьшила.
Результаты этого увеличенные захвата зуба в больших прочности, эффективности и стойкости. Привод slewing использует стандартную технологию червя в которой червь на горизонтальном, коэффициент скорости вала зависит от отношения между числом потоков на черве и числом зубов в шестерне червя.
Представление серии SE
| Модель | Коэффициент | Вращающий момент требуемой производительности (N.m) | Опрокидывающ вращающий момент (N.m) | Держащ вращающий момент (N.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Эффективность | Точность (°) | Само-запирать | Вес (kg) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Да | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Да | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Да | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Да | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Да | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Да | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Да | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Да | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Да | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Да | 204 |
Установка привода ряда
1.Clean конструкция крепления, например от сваривать, гальванизировать, выпарок, грязи, etc.
2.Lift привод ряда с болтами глаза.
привод ряда 3.The будет установлен в разгруженном состоянии.
следовать процедура 4.The будет следовать во избежание отступлениями между болтом затягивая силы.
жидкость замка потока 5.Apply к потокам.
жидкость замка потока 6.Lay на зазоре потока спрашивая приспосабливая части полно.
7.Preload болты crosswise. См. общую картину в эскизе ниже как болтов получить вращающий момент в crosswise последовательности. Начало с или внутренним или наружным кольцом. Сделайте crosswise torqueing всех болтов до 30% из затягивать вращающий момент. После этого повторите crosswise вращающий момент до 80% из затягивать вращающий момент. В конце концов crosswise вращающий момент до 100% из затягивая вращающего момента.
Много применений где роторный привод можно использовать, основных потому что он хорошо подойдет для применений которые требуют, что нагрузка поддерживает силу и вращательный вращающий момент.
Типичные применения привода качания включают, но не ограничены к:
отслежыватель 1.Solar
турбины 2.Wind
подъем 3.Men's
машинное оборудование 4.Hydraulic
5.Telehandler
6.Excavator
7.Lift
8.Crane
оборудование 9.Drilling
оборудование 10.Military
