Место происхождения: | Китай |
Фирменное наименование: | HangTuo |
Сертификация: | CE, ISO9001 |
Номер модели: | ВЭ6 |
Количество мин заказа: | 1 часть |
---|---|
Цена: | USD 100~1100 / pc |
Упаковывая детали: | Коробка переклейки |
Время доставки: | 15~45 дней |
Условия оплаты: | L/C, T/T, западное соединение |
Поставка способности: | 2000 ПК в месяц |
Тип: | Червь VE6 и шестерни червя | Материал: | 42CrMo или 50Mn |
---|---|---|---|
Гарантия: | 5~10 лет | Размер: | 6 дюймов |
Тип зуба: | Спиральный зуб | Сразил двигатель: | AC/DC/Hydarulic |
Цвет: | Требуемый клиент | Применение: | Солнечный отслежыватель |
Высокий свет: | Сконцентрированный солнечный привод кольца slewing,Привод кольца slewing дома Enlcosed,Электрический привод ряда IP66 |

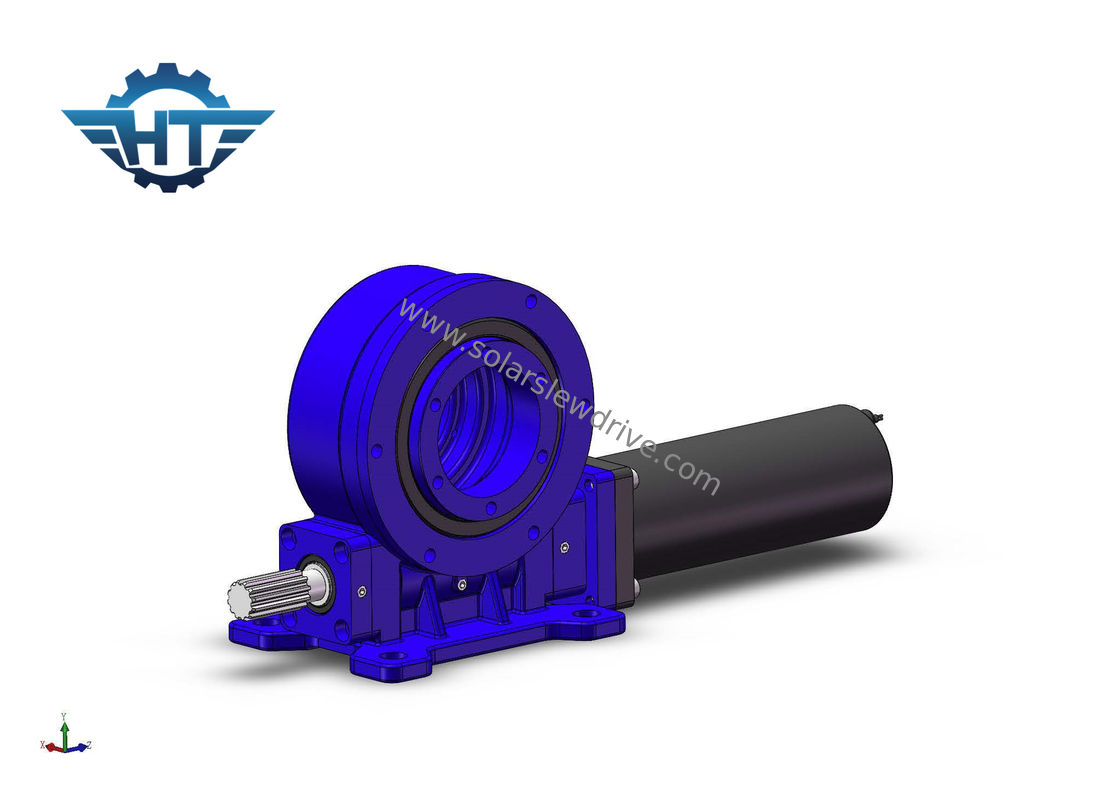

Одиночный охватывать привод ряда шестерни червя, дом IP66 Enlcosed для сконцентрированной солнечной энергии
Описание коробки передач привода Slewing
Привод ряда неразъемный блок, который состоят из кольца ряда, шестерни, снабжения жилищем, и мотор (электрический или гидравлический) и оно конструированы для загрузки осевых, радиальных, и момента. Мы начали высокий ряд шестерни червя отрицательной реакции управляем специально для применений где высокая точность необходима.
Особенности
1. Приведенный в действие с технологией червя часов (двойной охватывать), нагрузка увеличила, высокая эффективность и точность.
2. Изготовьте большое разнообразие стилей привода, модельных размеров, рядов представления, герметизируя вариантов, и характеристик установки.
3. Размеры типовой модели от 75mm до 800mm в диаметре.
4. Отрицательная реакция, почти нул отрицательных реакций
5. Само-запирать
Множественные варианты привода Slewing мотора шестерни червя
1. 31:1 коэффициента уменьшения шестерни к 150:1
2. Установка горизонтальных, вертикальных, или сочетания из множественная оси
3. Одиночный червь или двойной червь
4. Электрический или гидравлический вариант мотора
5. Снабжение жилищем: Открытый или закрытый
6. Подгонянные конфигурации входного сигнала
7. Нестандартные конструкции в прикладные требования
Технические данные
Рабочие параметры модели VE | ||||||||||||
Модель | Вращающий момент требуемой производительности (N.m) | Держащ вращающий момент (N.m) | TiltingTorque (N.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Точность (степень) | Точность | IP | Работая Tep (℃) | Само-запирать | Вес (kg) |
3" | 600 | 1800 | 1500 | 22 | 15 | 31:1 | 40% | ≤0.10 | 66 | -40~+120 | Да | 12kg |
5" | 800 | 9200 | 5000 | 16 | 27 | 37:1 | 40% | ≤0.10 | 66 | -40~+120 | Да | 18kg |
7" | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | 40% | ≤0.10 | 66 | -40~+120 | Да | 32kg |
8" | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | 40% | ≤0.10 | 66 | -40~+120 | Да | 28kg |
9" | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | 40% | ≤0.10 | 66 | -40~+120 | Да | 52kg |
12" | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | 40% | ≤0.10 | 66 | -40~+120 | Да | 65kg |
14" | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | 40% | ≤0.10 | 66 | -40~+120 | Да | 88 kg |
17" | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | 40% | ≤0.10 | 66 | -40~+120 | Да | 135 kg |
21" | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | 40% | ≤0.10 | 66 | -40~+120 | Да | 192 kg |
25" | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | 40% | ≤0.10 | 66 | -40~+120 | Да | 251 kg |
