Место происхождения: | Китай |
Фирменное наименование: | HangTuo |
Сертификация: | CE, ISO9001 |
Номер модели: | SE5 |
Количество мин заказа: | 1 часть |
---|---|
Цена: | USD 100~1100/ pc |
Упаковывая детали: | Коробка переклейки |
Время доставки: | 15~45 дней |
Условия оплаты: | L/C, T/T, западное соединение |
Поставка способности: | 2000 ПК в месяц |
Тип: | Малый поворотный подшипник | Ось: | Одна ось |
---|---|---|---|
Место происхождения: | Changzhou, Китай | Структура: | Червяк и подшипник |
Жизненный период: | 30 лет | Цвет: | RAL9006 |
Использование: | Солнечные отслежыватели | Защитить функцию: | IP66 |
Высокий свет: | привод ряда панелей солнечных батарей небольшой,Привод ряда часов небольшой,Часы нося привод ряда |

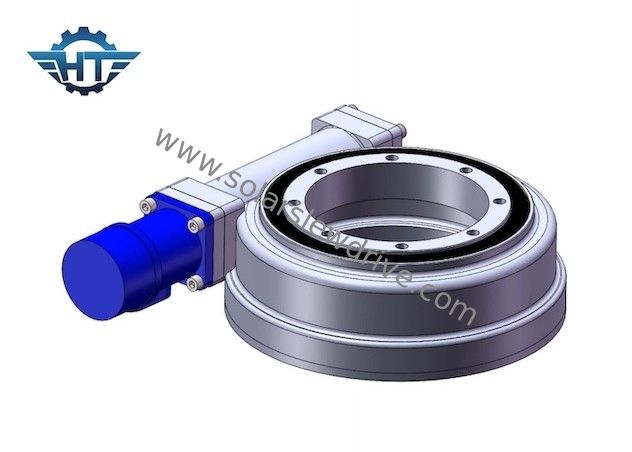

Шестерня червя часов сразила отслежыватель коробки передач привода привода Slewing солнечный для панелей солнечных батарей
Описание шестерни червя охватывая привод Slewing
Привод slewing одиночной оси SE горизонтальный критический компонент как для системы слежения одиночной оси солнечной, так и системы слежения двойной оси для солнечной. Кроме того, он может также приложенный в системе CSP и CPV, энергии ветра etc.
Система слежения Одно-оси
Отслежыватель одно-оси ориентирует модули PV вдоль одной оси поворота, двигая горизонтально от востока - к - запад как солнце двигает. Двигать эти модули PV требует что предложение редуктора и нагрузк-держа и вращательный вращающий момент – что-то только сильно специализированный привод slewing может предложить. Отслежыватели приложили приводы slewing которые включают большее количество зубов на линии тангажа кольца шестерни предложат максимальную сумму прочности, стойкости и представления. Это обеспечивает что отслежыватель имеет самую длинную возможную жизнь поля с наименьшим количеством времени простоя или расходов на техническое обслуживание.
Отслежыватели Двойн-оси
отслежыватели Двойн-оси поворачивают сторону к стороне и вверх и вниз, включающ даже более точный отслеживать движения солнца. Эти приводы slewing включают выход более высокой энергии чем системы одно-оси. Принимая во внимание, что они используют 2 степени свободы, использовать сильные и сильные приводы slewing даже более важен для надежной и непрерывной функциональности в поле.
Параметры серии SE
Модель | Коэффициент | Вращающий момент требуемой производительности (N.m) | Опрокидывающ вращающий момент (N.m) | Держащ вращающий момент (N.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Эффективность | Точность (°) | Само-запирать | Вес (kg) |
1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Да | 6 |
3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Да | 8 |
5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Да | 12 |
7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Да | 21 |
9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Да | 49 |
12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Да | 61 |
14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Да | 63 |
17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Да | 105 |
21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Да | 149 |
25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Да | 204 |
Преимущества
1. Вращение 360 градусов
2. Управляя мотор подключенный с влево или вправо бортовым
3. Во время установки, не необходимо отрегулировать зацепляя зазор; это уже установило производителем перед фабрикой
4. Тавот был заполнен перед фабрикой
4. Простая установка и низкое обслуживание
5. Рациональное использование космоса
6. Шестерня само-запирает; поэтому тормоз не необходим
7. Легкий и беглый метод начала и останавливать
8. Высокий опрокидывая вращающий момент, соответствующий для горизонтальной установки
