| Наименование марки: | HangTuo |
| Номер модели: | SE14» |
| минимальный заказ: | 1 часть |
| цена: | USD 330~360/ pc |
| Срок поставки: | 15~45 дней |
| Условия оплаты: | L/C, T/T, западное соединение |

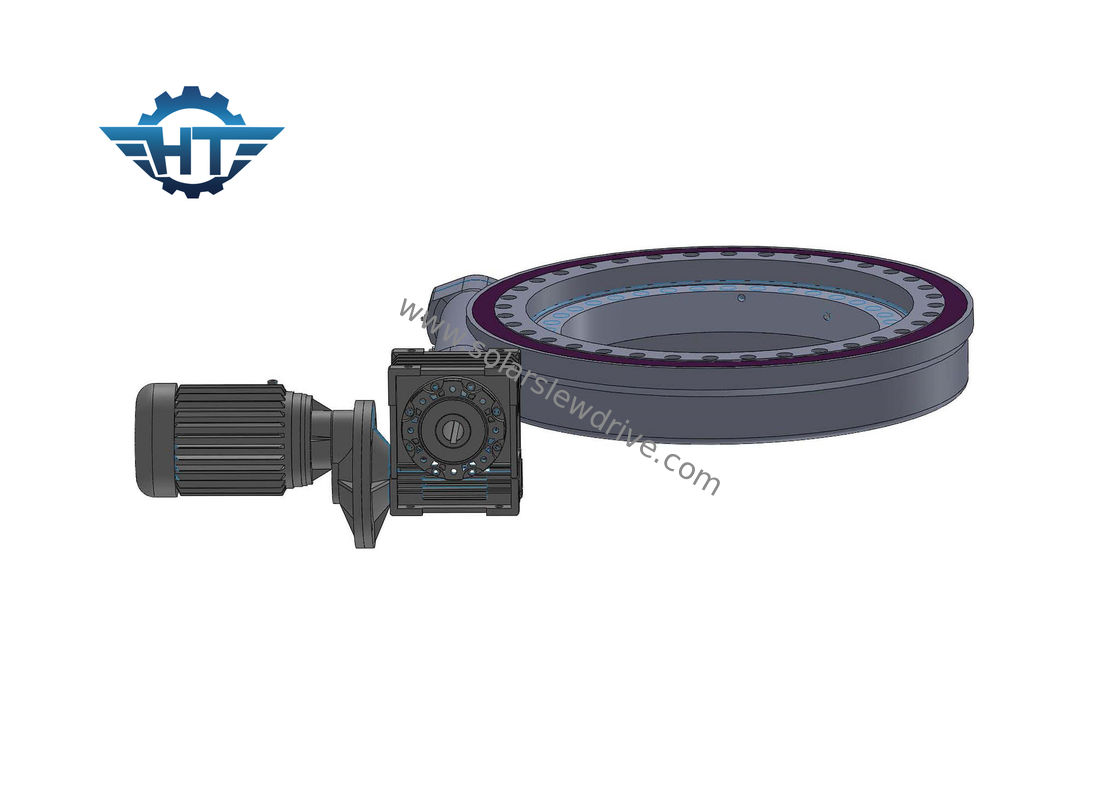

Коробка передач привода ряда шестерни червя SE14 гидравлическая с закрытым снабжением жилищем для солнечных отслежывателей
Характер продукции
Стандартные приводы ряда приспособлены с открытым снабжением жилищем пока открытое снабжение жилищем не сумено для того чтобы дать частям хорошую оценку IP. Приводы slewing Hangtuo с закрытым снабжением жилищем которое обеспечивает привод slewing предохранение от входа IP66. Это помогает приводу slewing можно работать в жесткой окружающей среде. Наш привод slewing имеет особенность собственной личности запирая вал червя часов. Как только входной сигнал источника питания возвращен в нейтраль, вал червя запрет нагрузку в положение без требования любого внешнего устройства торможения.
Рабочие параметры серий SE
| Модель | Коэффициент | Вращающий момент требуемой производительности (N.m) | Опрокидывающ вращающий момент (N.m) | Держащ вращающий момент (N.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Эффективность | Точность (°) | Само-запирать | Вес (kg) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Да | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Да | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Да | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Да | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Да | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Да | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Да | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Да | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Да | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Да | 204 |
Применение
Типичные применения включают солнечные отслежыватели, ветротурбины, блюда спутниковой антенны и радиолокатора, краны тележки, подъемы человека, общего назначения оборудование, гидравлические приложения оборудования, оборудование инструмента масла, обработчики автошины, землекопа s, и автомобильные подъемы, робот etc.
Переход, регуляция & хранение
Переход только в горизонтальном положении, ударах следует избежать.
Перчатки работы носки и быть осторожным при регуляции привода ряда.
Используйте отверстия колец в приводах ряда для того чтобы исправить болты для безопасных поднимать, регуляции и размещения.
Магазин только в горизонтальном положении и в закрытых комнатах, держит его далеко от получать влажен, предохранение от поверхностной коррозии, который подвергли действию сопрягая поверхностей продолжает приблизительно 1 месяц в закрытой упаковке. Хранение более длинного периода требует особенных предохранительных мер.
Транспортировать распакованные кольца ряда
Используйте соответствующий подниматься не зацепляйте никогда продукт перехода вертикально
Распакованные приводы ряда можно транспортировать с поднимаясь шестерней под следующими условиями:
1. Поднимаясь шестерню необходимо установить соотвественно для нагрузки перехода блока.
2. Болты кольца необходимо установить соотвественно для веса блока перехода.
3. Привод ряда только будет транспортирован в одиночку.
4. Переход внутри компания только будет исполнен горизонтально.
