| Brand Name: | HangTuo |
| Model Number: | VE7» |
| MOQ: | 1 часть |
| цена: | USD 200~300/ pc |
| Delivery Time: | 15~45 дней |
| Payment Terms: | L/C, T/T, западное соединение |

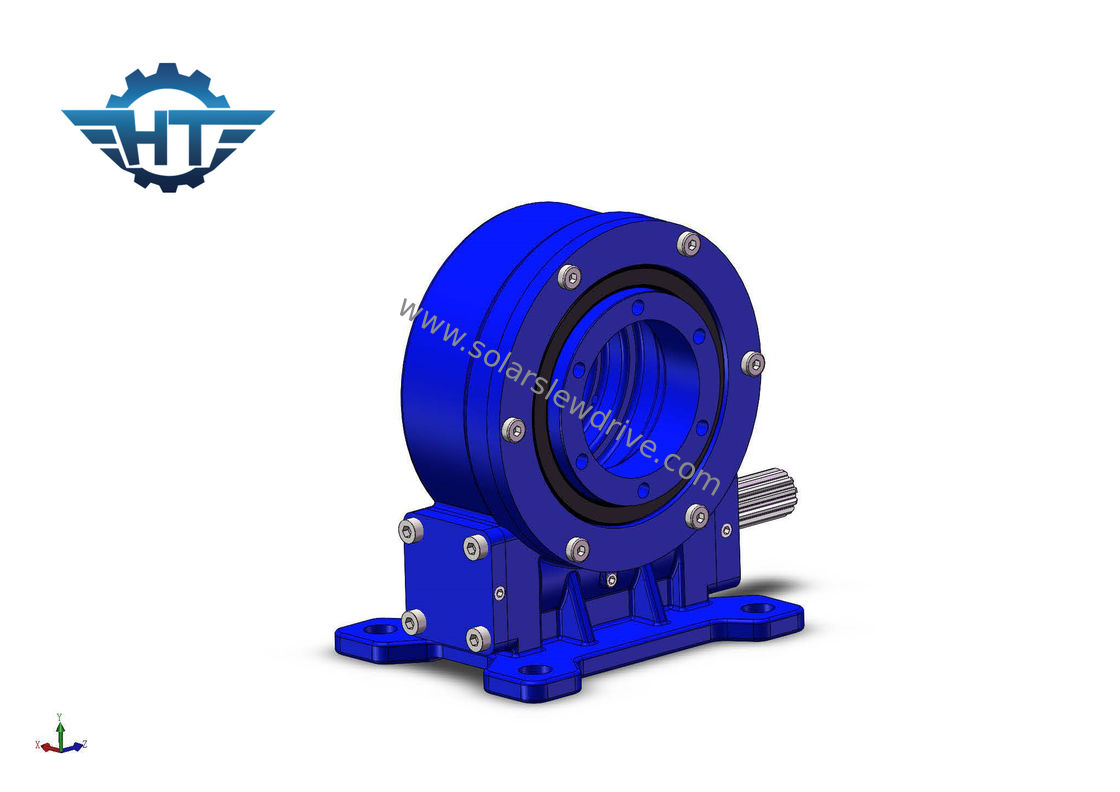

Коробка передач привода ряда VE7, охватывает червя с высоким вращающим моментом для отслежывателей горизонтальной одиночной оси солнечных
Описание
Много имен для привода slewing, и никакое унифицированное имя в настоящее время, если они вызваны:, то прибор шестерни slewing, привод slewing, slewing редуктор, тяговое устройств slewing, etc. прибор составлены червя, шестерни, снабжения жилищем, мотора и других компонентов. Привод slewing можно по существу разделить в одиночный привод червя, и двойной привод slewing привода червя. Он основан на подшипнике slewing, имеет сильный переворачивая момент, и использует сильно износоустойчивую передачу шестерни червя. Ровная передача делает прибор потребителя более надежным. Она принимает привод червя, контакт мульти-зуба может управлять более большой нагрузкой, и также имеет статическую само-запирая функцию. Прибор можно также широко использовать в строительной технике и новых полях энергии как сверхмощные планшетные тележки, краны контейнера, тележк-установленные краны, корабли большой возвышенности работая, системы поколения солнечной энергии, etc.
Особенности
1. Степень вращения ±60 или 360 градусов.
2. Connnet мотора на влево или вправо бортовом,
3. Отсутствие потребности отрегулировать зацепляя зазор; это уже установило производителем перед фабрикой
4. Простая установка и низкое обслуживание, каждые 5 лет.
5. Рациональное использование космоса
6. Само-запирающ шестерню, поэтому тормоз не необходим
7. Легкий и беглый метод начала и останавливать
8. Высокая точность
9. Ранг защиты IP66
Наша прочность
материал 1.Raw от надежных поставщиков;
процесс 2.Production в строгом соответствии с системой управления качеством ISO9001;
проверка качества и 100% в-процесса 3.Strict закончили контроль продукции перед доставкой;
контроли продукции партии 4.Third приемлемы на запросе клиента.
5.Adoption унифицированного процесса оформления изделия и APQP, PPAP, FEMA для анализа применения.
Обслуживания
1. Обслуживание OEM
2. Мы обеспечиваем стандартные продукты и нештатные продукты;
3. Мы обеспечиваем подгонянные образцы, подгонянные чертежи, от двери к двери отображение и другие обслуживания;
4. Мы обеспечиваем полный разряд обслуживания, включая дизайн, обработку, упаковку, транспорт, etc.
Упаковка & грузить
1. Завалка с ржавчин-защитным маслом
2. Упаковка с защитными слоями
3. Зафиксированный в случае переклейки, паллет, железный каркас
Техническая дата вертикальной серии
| Модель | Коэффициент | Вращающий момент требуемой производительности | Опрокидывать вращающий момент | Аксиальная нагрузка | Радиальная нагрузка | Удержание вращающего момента | Эффективность | Точность | Само-запирать | Вес |
| N.m | N.m | kN | kN | N.m | степень | Да | kg | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Да | 13kg |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Да | 18kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Да | 28kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Да | 35kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Да | 51kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Да | 61kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Да | 78 kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Да | 105 kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Да | 185 kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Да | 244 kg |
