Место происхождения: | Китай |
Фирменное наименование: | HangTuo |
Сертификация: | CE, ISO9001 |
Номер модели: | SE14» |
Количество мин заказа: | 1 часть |
---|---|
Цена: | USD 410~510/Piece ~360/ pc |
Упаковывая детали: | Коробка переклейки |
Время доставки: | 15~45 дней |
Условия оплаты: | L/C, T/T, западное соединение |
Поставка способности: | 500 ПК в месяц |
Модель: | 14 дюйма | Удержание вращающего момента: | 54200 Nm |
---|---|---|---|
Опрокидывать вращающий момент: | 68000 Nm | Вращающий момент выхода: | 6550 Nm |
Осевая нагрузка: | kN 680 | Радикальная нагрузка: | kN 230 |
Сертификат: | ISO9001, CE | Покрашенный: | Доступный |
Гарантия: | 5 лет | Само-замок: | Да |
Высокий свет: | Коробка передач привода Slewing,Коробка передач привода ряда привода червя,Гидравлическая коробка передач привода ряда мотора |

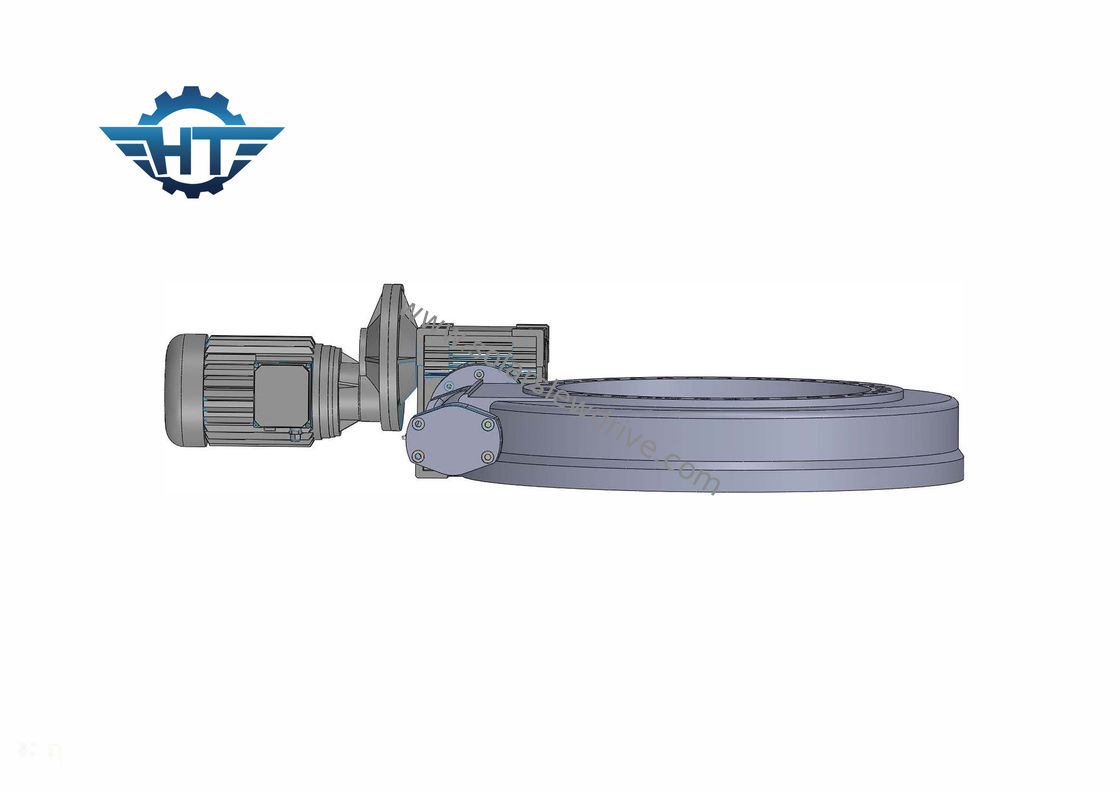

Коробка передач привода Slewing SE14 для солнечной системы отслежывателя, привода червя с гидравлическим мотором
Описание кода продукта
M (E, SDE, VE, SE, HSE, FE, МЫ, PE, ZSE, ZSDE, ZVE…)9 (3~25) A (B, C…)- 61 (M) HC (HA, HD, HQ, HN…)- B (12M, 25M, 160,24,220,380…)R (L) C (A, E) - 2-12 (9…)- REV.AM: показывает код изготовляя чертежа; MZ: показывает код прибора slewing нул-зазора;
E: тип загородки середин; KDE: значит вертикальный и горизонтальный тип; VE: значит вертикальный тип; KE: значит высокосортный водоустойчивый тип;
HKE: тип середин не требующий ухода высокосортный водоустойчивый; FE: середины тормозят тип; МЫ: тип шестерни червя середин; PE: значит большой и небольшой тип шестерни; если там, то никакой e не значит основной тип;
SE: середины горизонтальные (сползая нося структура), SDE: значит вертикальное и горизонтальное (сползая нося структура), VE: середины вертикальные (сползая нося структура), z перед s значат нул зазоров;
3~25: Представляет спецификации 3 дюймов к 25 дюймов;
: Показывает код обычного прибора. Если дизайн прибора имеет главные изменения, то код b, c… можно использовать;
61: Представляет коэффициент уменьшения прибора slewing (количества зубов). ;
M: показывает что подшипник slewing принимает метрические продетые нитку отверстия; без середин m что подшипник slewing принимает дюйм продел нитку отверстия;
HA: показывает что погашено кольцо slewing.; HC: показывает что не погашено кольцо slewing.; HD: показывает что погашено кольцо slewing.;
HQ: показывает обработку QPQ наружного кольца кольца slewing. HN: показывает обработку нитрирования наружного кольца кольца slewing.;
B: показывает что конец входного сигнала червя сплайн 6B (12M показывает что конец входного сигнала червя отверстие Φ12.; 25M показывают что конец входного сигнала червя отверстие Φ25;
160 середин что гидравлический мотор 160CC установлен на конец входного сигнала червя. 24 середины что 24V зацепило мотор установлены на конец входного сигнала червя; …);
R: середины выпрямляют установку.; L: середины вышли установка.;
C: значит слепую крышку; : значит что направление гидравлического порта автотракторного масла смотрит на наружу (я: значит что направление гидравлического порта автотракторного масла смотрит на внутрь;); E: середины с кодировщиком;
2: Представляет прибор slewing двух-цилиндра;
12: Показывает что положение штепсельной вилки стального шарика на 12 часах;
REV.A: Номер версии, увеличивая от REV.A, REV.B, REV.C… последовательно.
Примечание: 1. Если другие особенные коды в будущем, то они будут добавлены;
2. Для особенных клиентов которым нужны особенные требования, номер клиента можно добавить к чертеж номеру согласно обстановке на данный момент.
3. Прибор HSE роторный должен соотвествовать следующие: не требующее ухода, добавочное Klüber, полное тавота, внутреннего покрытия кольца, IP66
Представление серии SE
Модель | Коэффициент | Вращающий момент требуемой производительности (N.m) | Опрокидывающ вращающий момент (N.m) | Держащ вращающий момент (N.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Эффективность | Точность (°) | Само-запирать | Вес (kg) |
1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Да | 6 |
3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Да | 8 |
5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Да | 12 |
7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Да | 21 |
9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Да | 49 |
12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Да | 61 |
14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Да | 63 |
17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Да | 105 |
21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Да | 149 |
25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Да | 204 |
Особенности
Привод Slewing также вызван подшипником кольца slewing. По мере того как технология улучшала, приводы slewing используют технологию червя часов, в которой формируют для того чтобы включить червя больше зубов в шестерне. Результаты этого увеличенные захвата зуба в больших прочности, эффективности и стойкости. Привод slewing использует стандартную технологию червя в которой червь на горизонтальном. Коэффициент скорости вала зависит от отношения между числом потоков на черве и числом зубов в шестерне червя или шестерне.
Много применений где роторный привод можно использовать, основных потому что он хорошо подойдет для применений которые требуют, что нагрузка поддерживает силу и вращательный вращающий момент.
Типичные применения привода качания включают, но не ограничены к: солнечный отслежыватель, ветротурбина, подъем людей, гидравлическое машинное оборудование, telehandler, экскаватор, подъем, краны, буровое оборудование, военное оборудование.
