Место происхождения: | Китай |
Фирменное наименование: | HangTuo |
Сертификация: | CE, ISO9001 |
Номер модели: | ВЭ6 |
Количество мин заказа: | 1 часть |
---|---|
Цена: | USD 280~330/ pc |
Упаковывая детали: | Коробка переклейки |
Время доставки: | 15~45 дней |
Условия оплаты: | Л/К, Т/Т, западное соединение |
Поставка способности: | 2000 ПК в месяц |
скорость: | 0.016рпм | Применение: | Солнечная энергия |
---|---|---|---|
Водитель: | Электрический двигатель | Ранг ИП: | ИП66 |
Максимальный вращающий момент: | 7140Нм | Удержание вращающего момента: | 40кНм |
модель: | ВЭ6 | Коэффициент: | 51:1 |
Высокий свет: | гидравлический мотор ряда,солнечный привод отслежывателя |
Коробка передач привода ряда 6 дюймов одиночная с 4кНм держа вращающий момент для солнечной РЛС сопровождения
Характер продукции

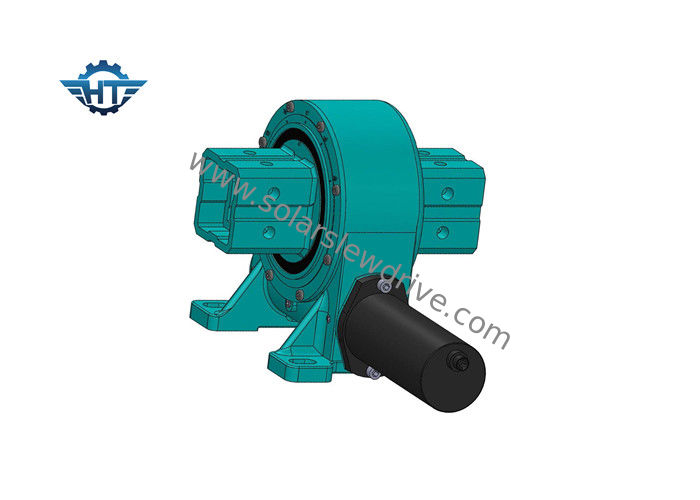

Конструировать привода слевинг ВЭ6 самая большая светловина приводов слевинг Хантуо, вертикальный конструировать главным образом использован для солнечной системы отслежывателя, особенная структура упрощает сложную структуру одиночного кронштейна солнечной системы слежения оси, уменьшая цену всей системы, вертикальный конструировать играет более конкурсную роль в солнечном рынке отслежывателя.
Модель: | ВЭ6 | Место происхождения | Чанчжоу, Китай |
Бренд | ХАНГТУО | Тип | Закрытый |
Материал | 42КрМо, 50Мн | Вращающий момент выхода | 5060 Н.м |
Опрокидывать вращающий момент момента | 5 к Н.м | Удержание вращающего момента | 40 к Н.м |
Статическая осевая оценка | 25 КН | Статическая радиальная оценка | 30 КН |
Коэффициент шестерни | 51:1 | Эффективность | 40% |
Применения
Самое общее применение привода слевинг для отслежывателей двойн-оси дривесаре двойн-оси слевинг солнечных, как хэлиостац и сконцентрированное фотоволтайкс (CPV), и блюда спутника или радиолокатора. Другие применения включают автомобильные подъемы, робототехнические позиционеры руки, и оборудование этапа.
Спецификации позиционера Двойн-оси СДЭ
Особенности
1. Вертикальный закрытый конструировать с одиночным или двойным выходом.
2. Шестерня червя часов, мульти-зуб контактируя, возвращает высокий вращающий момент для того чтобы выдержать большую нагрузку.
Параметры других серий ВЭ
Модель | Коэффициент | Вращающий момент требуемой производительности (Н.м) | Опрокидывающ вращающий момент (Н.м) | Держащ вращающий момент (Н.м) | Аксиальная нагрузка (кН) | Радиальная нагрузка (кН) | Эффективность | Точность (°) | Само-запирать | Вес (кг) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Да | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Да | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Да | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Да | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Да | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Да | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Да | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Да | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Да | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Да | 251 |
