| Brand Name: | HangTuo |
| Model Number: | ВЭ9 |
| MOQ: | 1 часть |
| цена: | USD 280~504 / pc |
| Delivery Time: | 15~45 дней |
| Payment Terms: | L / C, T / T, Western Union |

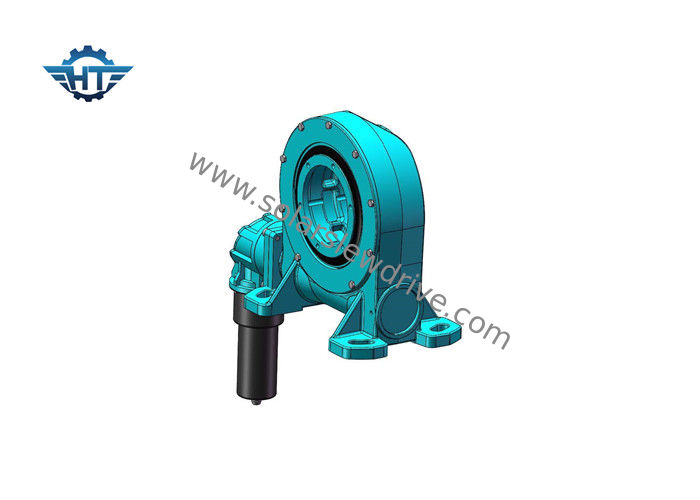

Вертикальная установленная коробка передач червя соответствующая для трубки 12*12 для одиночной солнечной системы слежения
Описание
Привод Slewing компактный дизайн приложенный в индустрии масштаба солнечной. Его можно также приложить в мобильных применениях, включая подъемы человека, краны с поднимающейся укосиной и вымощая машины, спутник, робот, промышленный, etc. мы предлагаем обширный ряд приводов ряда для того чтобы отвечать спецификации и потребностямы наших клиентов. Наши приводы ряда поставить на безопасности, надежности и наличии.
Преимущества
1. Вращение 360 градусов
2. Соединение управляя мотора от влево или вправо бортового,
3. Во время установки, не необходимо отрегулировать зацепляя зазор; это уже установило производителем перед фабрикой
4. Простая установка и низкое обслуживание
5. Рациональное использование космоса
6. Шестерня само-запирает; поэтому тормоз не необходим
7. Легкий и беглый метод начала и останавливать
8. Высокая точность
Шестерня и червь контакт в состоянии близко идеальной сетки. Эта воля в свою очередь учитывает сильно эффективную передачу движущей силы, распределение равномерной нагрузки и очень впечатляющий уровень располагать точность в приводе
Параметры приводов Slewing VE
| Модель | Коэффициент | Вращающий момент требуемой производительности | Опрокидывать вращающий момент | Аксиальная нагрузка | Радиальная нагрузка | Удержание вращающего момента | Эффективность | Точность | Само-запирать | Вес |
| N.m | N.m | kN | kN | N.m | степень | Да | kg | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Да | 13kg |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Да | 18kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Да | 28kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Да | 35kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Да | 51kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Да | 61kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Да | 78 kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Да | 105 kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Да | 185 kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Да | 244 kg |
