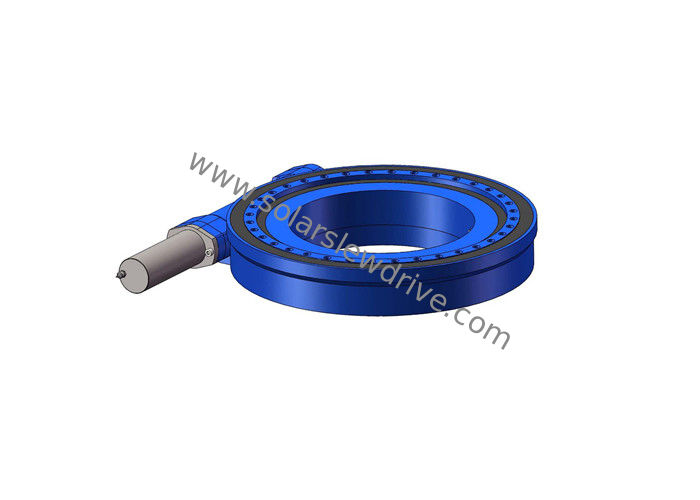

21 отслежыватель дюйма IP66 солнечный сразил привод с червем 42CrMo и охватывает шестерню для промышленной пользы
Описание
Привод подшипника slewing или кольца ряда вращательный завальцовк-элемент нося что консервная банка типично поддерживает тяжелый груз исклучая медленн-поворачивать. Он часто использован в горизонтальной платформе как обычный кран, yarder качания, или платформа ветр-облицовки ветрянки горизонтальн-оси.
Особенности
1. Смогите получить большой диапазон регулирования передаточного числа
2. Больше компактного дизайна
3. Больше контакта зуба путем использование для того чтобы охватить червя, передачу мульти-зуба цепляя для того чтобы сделать его бежать ровно с малошумным.
4. Само-запирать, оно может осуществить обратный само-запирать, что сказать, только червь для того чтобы управлять колесом червя. С этой особенностью, механизм червя используемый в тяжелой технике может сыграть роль предохранения от безопасности.
5. Высокий кпд передачи, меньше носки.
Параметры привода Slewing SE
| Модель |
Коэффициент |
Вращающий момент требуемой производительности (N.m) |
Опрокидывающ вращающий момент (N.m) |
Держащ вращающий момент (N.m) |
Аксиальная нагрузка (kN) |
Радиальная нагрузка (kN) |
Эффективность |
Точность (°) |
Само-запирать |
Вес (kg) |
| 1" |
32:1 |
400 |
1000 |
1800 |
22 |
12 |
40% |
≤0.1 |
Да |
6 |
| 3" |
31:1 |
600 |
1500 |
3000 |
30 |
16 |
40% |
≤0.1 |
Да |
8 |
| 5" |
37:1 |
800 |
6000 |
9200 |
68 |
27 |
40% |
≤0.1 |
Да |
12 |
| 7" |
57:1 |
2000 |
13500 |
13200 |
132 |
58 |
40% |
≤0.1 |
Да |
21 |
| 9" |
61:1 |
4400 |
45000 |
30800 |
340 |
130 |
40% |
≤0.1 |
Да |
49 |
| 12" |
78:1 |
5800 |
54400 |
40560 |
480 |
190 |
40% |
≤0.1 |
Да |
61 |
| 14" |
85:1 |
6550 |
68000 |
54200 |
680 |
230 |
40% |
≤0.1 |
Да |
63 |
| 17" |
102:1 |
9400 |
135600 |
65040 |
980 |
390 |
40% |
≤0.1 |
Да |
105 |
| 21" |
125:1 |
16000 |
203400 |
81000 |
1600 |
640 |
40% |
≤0.1 |
Да |
149 |
| 25" |
150:1 |
21000 |
271160 |
89000 |
2400 |
950 |
40% |
≤0.1 |
Да |
204 |
Применение
Проектировать машинное оборудование наиболее широко используемое место для подшипников slewing, как машинное оборудование земли двигая, машины экскаваторов, развала, reclaimers штабелеукладчика, грейдеры, ролики дороги, сильные сверлильные машины, машины сверлить утеса, etc.
Применение привода slewing обширно и увеличивало значительно. Как только главным образом использованный для минировать и тяжелая конструкции, применения привода теперь slewing включают солнечную энергию, ветротурбины и даже езды занятности. Индустрии поворачивают к ряду приводы которые требуют большущих прочности, точности, безопасности, и эффективности.
