| Brand Name: | HangTuo |
| Model Number: | СЭ7 |
| MOQ: | 1 часть |
| цена: | USD 100~504 / pc |
| Delivery Time: | 15~45 дней |
| Payment Terms: | L / C, T / T, Western Union |

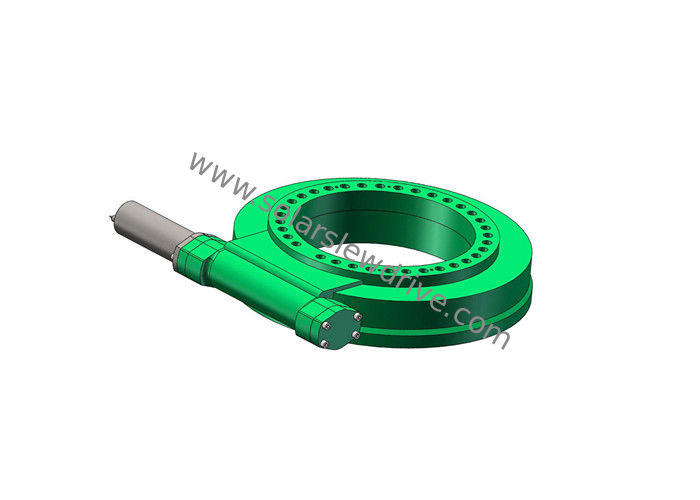

Сделанная утюгом шестерня червя сразила привод с IP66 поместила дизайн используемый в солнечной системе слежения
Характер продукции
Привод slewing делал решительный вклад в развитие и улучшение солнечной системы слежения включая систему слежения одиночной оси солнечную и систему слежения двойной оси солнечную, особенно через свои компактный дизайн, высокую емкость нагрузки, небольшую ранг отрицательной реакции, высокую анти--воды IP66 и анти--пыли, легкую установку, само-запирать и больше и больше рентабельную цену.
Особенности
1. функция со стандартной технологией червя, в которой червь на горизонтальном вале действует по мере того как водитель для шестерни, вообще, вал управляется электрическим мотором шестерни.
2. коэффициент высокой передачи. Эта особенность отвечать технические потребностямы низкоскоростного вращения.
3. часов usd технологии червя к результатам захвата зуба uncrease в больших прочности, эффективности и стойкости.
4. готов-к-установите дизайн
5. самые высокие вращающие моменты всех доступных решений на рынке
6. помещенное снабжение жилищем
7. Дизайн IP66
8. конструированный для стойкости с минимальным обслуживанием
Параметры SE7
| Модель: | SE7 | Место происхождения | Changzhou, Китай |
| Бренд | HANGTUO | Тип | Заключенный |
| Материал | 42CrMo, 50Mn | Вращающий момент выхода | 2000 N.m |
| Опрокидывать вращающий момент момента | K 1,35 N.m | Удержание вращающего момента | K 1,32 N.m |
| Статическая осевая оценка | 132 KN | Статическая радиальная оценка | 58 KN |
| Динамическая осевая оценка | 66 KN | Динамическая радиальная оценка | 38 KN |
| Коэффициент шестерни | 57:1 | Эффективность | 40% |
Применения
солнечные отслежыватели, ветротурбины, блюда спутника и радиолокатора, краны тележки, подъемы человека, общего назначения оборудование, гидравлические приложения оборудования, оборудование инструмента масла, обработчики автошины, землекоп s, и автомобильные подъемы.
Технические данные привода Slewing SE
| Модель | Коэффициент | Вращающий момент требуемой производительности (N.m) | Опрокидывающ вращающий момент (N.m) | Держащ вращающий момент (N.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Эффективность | Точность (°) | Само-запирать | Вес (kg) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Да | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Да | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Да | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Да | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Да | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Да | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Да | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Да | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Да | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Да | 204 |
