Привод ряда оси шестерни червя двойной с закрытым домом и небольшая отрицательная реакция для отслежывателя ПВ

Name: Привод ряда оси шестерни червя двойной с закрытым домом и небольшая отрицательная реакция для отслежывателя ПВ
Brand: HangTuo
SKU: СДЭ7»
Price: 300 USD
Availability: InStock
Rating: 4.8 (186 reviews)

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	HangTuo
Сертификация:	CE, ISO9001
Номер модели:	СДЭ7»

Оплата и доставка Условия:

Количество мин заказа:	1 часть
Цена:	USD 300~456/ pc
Упаковывая детали:	Коробка переклейки
Время доставки:	15~45 дней
Условия оплаты:	L / C, T / T, Western Union
Поставка способности:	2000 ШТУК В МЕСЯЦ

контакт

Подробное описание продукта

Материал:	50Мн, 42КрМо	Модель:	SDE7»
Коэффициент шестерни:	57:1	Вращающий момент требуемой производительности:	2000 Нм
Удержание вращающего момента:	13500 Нм	Опрокидывать вращающий момент:	13200 Нм
эффективность:	40%	Стандартный цвет:	RAL 9006
Высокий свет:	Привод кольца Slewing , двигатель червя

Двойной привод Slewing шестерни червя оси с закрытым домом и небольшая отрицательная реакция для отслежывателя PV

Описание

Привод slewing или подшипник slewing часть вращения которая типично поддерживает тяжелое только медленн-поворачивая нагрузка, часто горизонтальная платформа как обычный кран, yarder качания, или платформа ветр-облицовки системы слежения горизонтальн-оси солнечной. Привод slewing составлен охватывает червя, шестерню, отслежыватель etc. дома солнечный двойной привод ряда оси идеальное решение в применениях двойной оси солнечных отслеживая.

Двойной привод ряда оси имеет 3 типа решения с приводами ряда:

Вообще, для легкой структуры кронштейна, привод ряда sde было бы идеальным решением, но другие 2 также очень популярно.

2 привода ряда SE
Один привод ряда SE и один привод ряда VE

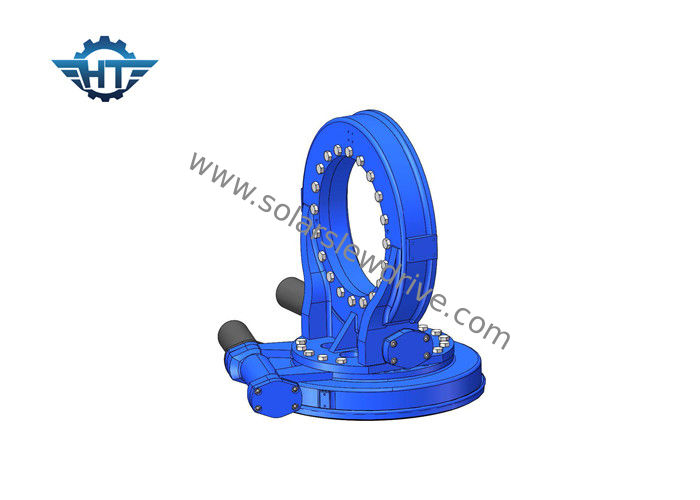

Привод ряда оси шестерни червя двойной с закрытым домом и небольшая отрицательная реакция для отслежывателя ПВ 0

Сразил приводы приложенные в системе слежения PV

Название продукта	Привод Slewing SDE7
Вращающий момент выхода	980 N.m; 723 ft.lbs
Вращающий момент максимальныйа выпуск продукции	1938 N.m; 1429 ft.lbs
Опрокидывать вращающий момент момента	7000 N.m; 5163 ft.lbs
Удержание вращающего момента	13200 N.m; 9736 ft.lbs
Статическая осевая оценка	kN 133,20; 29943 lb
Статическая радиальная оценка	kN 53; 11977 lb
Динамическая осевая оценка	kN 31,90; 7171 lb
Динамическая радиальная оценка	kN 27,91; 6274 lb
Альтернативы мотора	Мотор 12V/24V; Stepper мотор; Безщеточный мотор
Стиль продуктов	Двойная ось; Одиночная ось; CPV/HCPV; Солнечное блюдо; Параболистический; Солнечная башня
Особенность применения	Солнечная система слежения, промышленное машинное оборудование
Метр солнечной системы квадратный	㎡ 30

Рабочие параметры SDE

Модель	Коэффициент	Вращающий момент требуемой производительности (N.m)	Опрокидывающ вращающий момент (N.m)	Держащ вращающий момент (N.m)	Аксиальная нагрузка (kN)	Радиальная нагрузка (kN)	Эффективность	Точность (°)	Само-запирать	Вес (kg)
3"	31:1	600	1500	5800	10	15	40%	≤0.1	Да	25
5"	37:1	800	6000	9200	16	27	40%	≤0.1	Да	34
7"	57:1	2000	7500	13200	34	58	40%	≤0.1	Да	56
9"	61:1	4300	16000	27200	60	130	40%	≤0.1	Да	92
12"	78:1	5800	25000	40560	77	190	40%	≤0.1	Да	160
14"	85:1	6750	48000	44200	110	230	40%	≤0.1	Да	224
17"	102:1	9460	67000	53040	142	390	40%	≤0.1	Да	320
21"	125:1	16000	89000	65000	337	640	40%	≤0.1	Да	492
25"	150:1	21450	112000	89000	476	950	40%	≤0.1	Да	705
