| Brand Name: | HangTuo |
| Model Number: | VE9 |
| MOQ: | 1 часть |
| цена: | USD 280~380/ pc |
| Delivery Time: | 15~45 дней |
| Payment Terms: | L / C, T / T, Western Union |

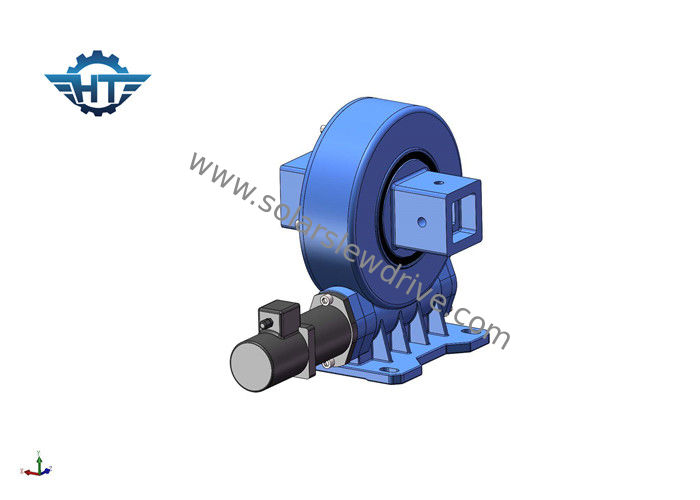

Коробка передач привода ряда трубки ВЭ9 110*110мм с закрытым снабжением жилищем для солнечной системы слежения
Характер продукции
Привод Слевинг может быть небольшой, но они помогают делают некоторые из самых больших работ в различных применениях. От вращения руки качания на солнечной системе тракиннг к кранам, ветротурбина, приводы слевинг неотъемлемая часть много мачинатед процессов.
Особенно, вертикальный конструировать самая большая светловина приводов слевинг Хантуо, вертикальный конструировать главным образом использован для солнечной системы отслежывателя, особенная структура упрощает сложную структуру одиночного кронштейна солнечной системы слежения оси, уменьшая цену всей системы, вертикальный конструировать играет более конкурсную роль в солнечном рынке отслежывателя.
| Модель: | ВЭ9 | Место происхождения | Чанчжоу, Китай |
| Бренд | ХАНГТУО | Тип | Закрытый |
| Материал | 42КрМо, 50Мн | Вращающий момент выхода | 2250 Н.м |
| Опрокидывать вращающий момент момента | 16 к Н.м | Удержание вращающего момента | 30. К Н.м |
| Статическая осевая оценка | 60 КН | Статическая радиальная оценка | 130 КН |
| Динамическая осевая оценка | 30 КН | Динамическая радиальная оценка | 65 КН |
| Коэффициент шестерни | 61:1 | Эффективность | 40% |
Применения
Самое общее применение привода слевинг для отслежывателей двойн-оси дривесаре двойн-оси слевинг солнечных, как хэлиостац и сконцентрированное фотоволтайкс (CPV), и блюда спутника или радиолокатора. Другие применения включают автомобильные подъемы, робототехнические позиционеры руки, и оборудование этапа.
Спецификации позиционера Двойн-оси СДЭ
Параметры серий ВЭ
| Модель | Коэффициент | Вращающий момент требуемой производительности (Н.м) | Опрокидывающ вращающий момент (Н.м) | Держащ вращающий момент (Н.м) | Аксиальная нагрузка (кН) | Радиальная нагрузка (кН) | Эффективность | Точность (°) | Само-запирать | Вес (кг) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Да | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Да | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Да | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Да | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Да | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Да | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Да | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Да | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Да | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Да | 251 |
