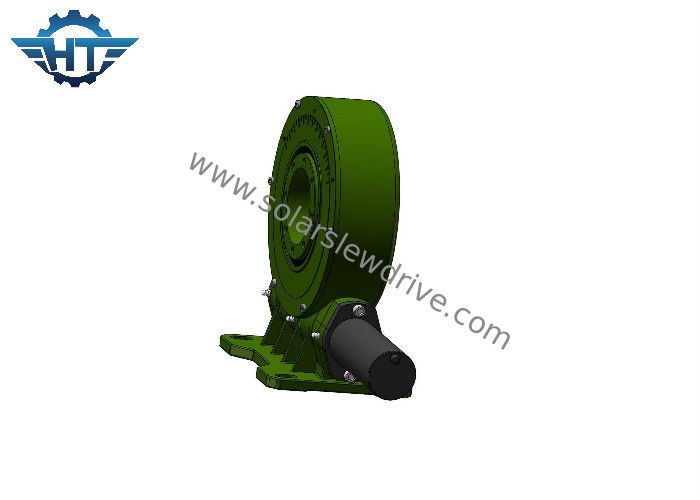

ИП66 определяют привод ряда оси небольшой вращательный с сильным вращающим моментом для солнечных отслежывателей

ИП66 определяют привод ряда оси небольшой вращательный с сильным вращающим моментом для солнечных отслежывателей

  • ИП66 определяют привод ряда оси небольшой вращательный с сильным вращающим моментом для солнечных отслежывателей
  • ИП66 определяют привод ряда оси небольшой вращательный с сильным вращающим моментом для солнечных отслежывателей
ИП66 определяют привод ряда оси небольшой вращательный с сильным вращающим моментом для солнечных отслежывателей
Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: HangTuo
Сертификация: CE, ISO9001
Номер модели: ВЭ3»
Оплата и доставка Условия:
Количество мин заказа: 1 часть
Цена: USD 330~450/ pc
Упаковывая детали: Коробка переклейки
Время доставки: 15~45 дней
Условия оплаты: L / C, T / T, Western Union
Поставка способности: 2000 ШТУК В МЕСЯЦ
контакт
Подробное описание продукта
Материал: 50Mn, 42CrMo модель: ВЭ3»
Коэффициент шестерни: 31:1 Эффективности: 40%
цвет: РАЛ 9006 Применение: солнечные системы слежения
Место происхождения: Чанчжоу, Китай Драйвер: Мотор 24VDC
Гарантия: 5~10 лет сертификат: ISO 9001, CE
Высокий свет:

solar slew drive

,

slewing drive for solar tracking system



ИП66 определяют привод оси небольшой вращательный с сильным вращающим моментом для отслежывателей одиночной оси солнечных



Описание



Также вызванный привод слевинг, роторными приводом и коробкой передач потому что компоненты ядра вал подшипника и червя слевинг. Он также состоит из вспомогательных компонентов как уплотнения, снабжение жилищем, и мотор. Как источник питания, мотор ряда использовал мотор мотора планетарной шестерни ДК, шестерни АК или степпер мотор. Мотор АК гидравлический главным образом использован в строительной технике как управляющее устройство силы. По мере того как компонент ядра слевинг привод кольца, коробка передач слевинг может охотно выдержать осевые и радиальные силы.



Принцип деятельности привода ряда: Управляют червем мотором, который управляет наружным кольцом кольца слевинг для того чтобы вращать; Наружное кольцо вывело наружу вращающий момент через фланец и внутреннее кольцо кольца слевинг зафиксировано в снабжении жилищем.



Привод Слевинг имеет обратный само-запирать из-за зубчатой передачи червя с характеристиками обратного само-запирая. Эта особенность значительно увеличивает стабильность оператинг и фактора безопасности хозяина. Сравненный к традиционным продуктам качания, коробка передач привода слевинг легка для установки, легкий для поддержания, и сохраняет значительный космос установки.



Привод слевинг обычно вызываемый новый Н тип продукта слевинг, кольцом слевинг, которое обычно составлено червя, кольца слевинг, снабжения жилищем, мотора и других компонентов. В виду того что компоненты ядра слевинг подшипники, они могут одновременно выдержать осевые силы, радиальные силы, и переворачивать моменты. Сравненный с традиционными роторными продуктами, новый привод слевинг отличает легкой установкой, легким обслуживанием и большей степенью космоса установки.



Рабочие параметры серий ВЭ



Модель Коэффициент Вращающий момент требуемой производительности (Н.м) Опрокидывающ вращающий момент (Н.м) Держащ вращающий момент (Н.м) Аксиальная нагрузка (кН) Радиальная нагрузка (кН) Эффективность Точность (°) Само-запирать Вес (кг)
3" 31:1 600 1500 1800 22 15 40% ≤0.1 Да 12
5" 37:1 800 5000 9200 16 27 40% ≤0.1 Да 18
7" 57:1 1750 7000 13200 34 58 40% ≤0.1 Да 32
8" 51:1 2250 11200 20400 50 80 40% ≤0.1 Да 28
9" 61:1 2250 16000 30800 60 130 40% ≤0.1 Да 52
12" 78:1 4300 25000 40560 77 190 40% ≤0.1 Да 65
14" 85:1 5600 48000 44200 110 230 40% ≤0.1 Да 88
17" 102:1 6750 67000 53040 142 390 40% ≤0.1 Да 135
21" 125:1 16000 89000 65000 337 640 40% ≤0.1 Да 192
25" 150:1 21450 112000 89000 476 950 40% ≤0.1 Да 251



Мотор ДК



1. Примите двойную структуру поддержки для вала выхода так, что максимальный вращающий момент коробки передач будет увеличен много.

2. Колесо Солнца и планетарное колесо соединены сплайном который увеличивает максимальный вращающий момент коробки передач и удлиняет жизнь.

3. Мы используем винтовую зубчатую передачу на этапе входного сигнала которые делают шумом низкое анф, который побежали ровно в быстром ходе. Внутреннее кольцо шестерни отделено так, что мы сможем сделать больше коэффициента и дизайн гибок. Коробка передач и мотор устроены починкой шва винтом в осевых которые увеличивают соответствуя точность и уменьшают шум.

4. Мы используем держатель вращающей оси внутри планетарной вращающей оси пользы вхэел.ве меля вместо сползая молоть поэтому жизнь коробки передач гораздо длиннее.

5. Двойная структура поддержки; Внутренний молоть на внутренней скважине планетарных шестерней делая внутреннюю округлость скважины более менее чем 0.003мм; бег путем свертывать вместо сползать; Выскабливать точности поверхности шестерни ХРК60; Принятие всех этих течнолигис обеспечивает супер тихий и устойчивый оператинг и время длинной жизни над 10000 часами.
