Место происхождения: | Китай |
Фирменное наименование: | HangTuo |
Сертификация: | CE, ISO9001 |
Номер модели: | СДЭ7» |
Количество мин заказа: | 1 часть |
---|---|
Цена: | USD 530 / pc |
Упаковывая детали: | Коробка переклейки |
Время доставки: | 15~45 дней |
Условия оплаты: | L / C, T / T, Western Union |
Поставка способности: | 2000 ШТУК В МЕСЯЦ |
Материал: | 50Мн, 42КрМо | Модель: | SDE7» |
---|---|---|---|
Коэффициент шестерни: | 57:1 | Вращающий момент требуемой производительности: | 2000 Нм |
Удержание вращающего момента: | 13500 Нм | Опрокидывать вращающий момент: | 13200 Нм |
Эффективность: | 40% | Стандартный цвет: | RAL 9006 |
Высокий свет: | Привод ряда шестерни глиста,шестерня кольца слевинг |

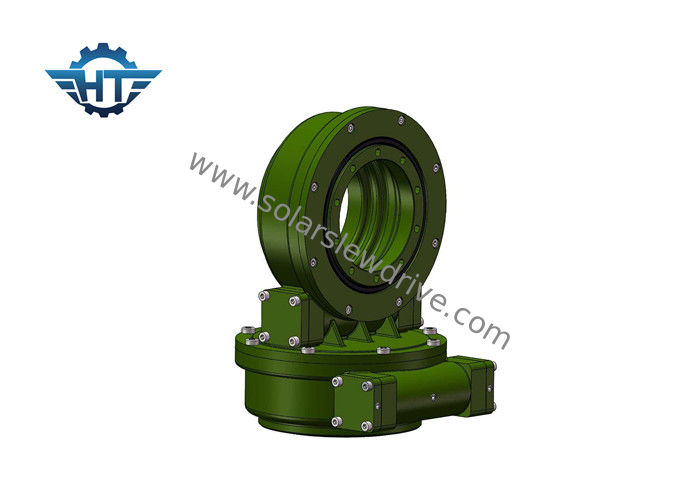

Коробка передач привода ряда SDE7 IP66 отличаемая с высоким вращающим моментом, собственной личностью смазывает для того чтобы отслеживать Солнце
Описание
Солнечная система отслежывателя включает одиночную ось и систему слежения двойной оси солнечную. Система слежения одиночной оси солнечная включить опрокинутую и плоскую одиночную систему слежения.
Для системы слежения двойной оси солнечной, основанный на структуре кронштейна differenct, 3 типа решений приводов ряда смогли быть приложены:
1. используйте 2 горизонтальных (тип se) одиночных привода ряда оси.
2. используйте одно горизонтальное (тип se) и другую вертикаль (тип ve).
3. используйте двойной привод ряда оси.
Все из тех решений могут достигнуть отслеживать солнце и вертикально и горизонтально, которое значит отслеживать все время солнца со сразу солнечным светом.
Название продукта | SDE7 сразило приводы |
Вращающий момент выхода | 980 N.m; 723 ft.lbs |
Вращающий момент максимальныйа выпуск продукции | 1938 N.m; 1429 ft.lbs |
Опрокидывать вращающий момент момента | 7000 N.m; 5163 ft.lbs |
Удержание вращающего момента | 13200 N.m; 9736 ft.lbs |
Статическая осевая оценка | kN 133,20; 29943 lb |
Статическая радиальная оценка | kN 53; 11977 lb |
Динамическая осевая оценка | kN 31,90; 7171 lb |
Динамическая радиальная оценка | kN 27,91; 6274 lb |
Альтернативы мотора | Мотор 12/24/48 VDC; Stepper мотор; Безщеточный мотор |
Стиль продуктов | Двойная ось; CPV/HCPV; Солнечное блюдо; Солнечная башня |
Особенность применения | Солнечная система слежения, промышленное Machiner |
Порекомендованный квадрат панели | 30 квадратных метров |
Ряд SDE управляет схемой данных представления
Модель | Коэффициент | Вращающий момент требуемой производительности (N.m) | Опрокидывающ вращающий момент (N.m) | Держащ вращающий момент (N.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Эффективность | Точность (°) | Само-запирать | Вес (kg) |
3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Да | 25 |
5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Да | 34 |
7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Да | 56 |
9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Да | 92 |
12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Да | 160 |
14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Да | 224 |
17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Да | 320 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Да | 492 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Да | 705 |
Applicatons
Система слежения двойной оси солнечная
Подгонянные обслуживания
1. Особенный дизайн основанный на различных применениях и проектах
2. Разные виды моторов смогли соответствоваться, как гидравлические моторы, stepper моторы, электрические моторы etc.
3. Другие цвета доступные основанные на коде RAL; наш стандартный цвет RAL 9006.
