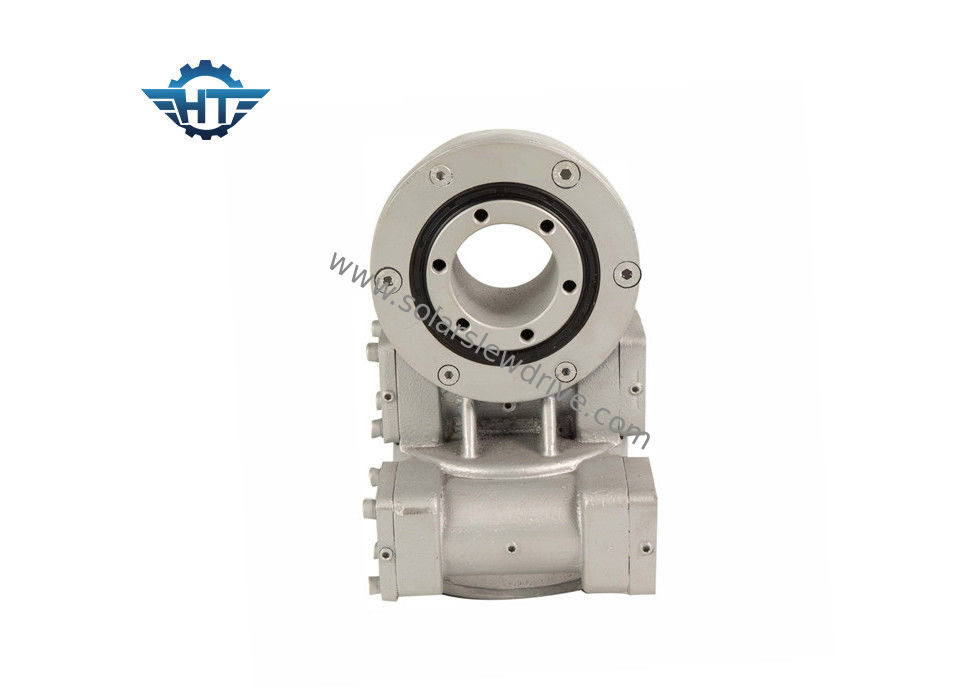

Привод ряда оси шестерни червя двойной для солнечного отслежывателя с хорошим контактом зуба и 24В едут на автомобиле

Привод ряда оси шестерни червя двойной для солнечного отслежывателя с хорошим контактом зуба и 24В едут на автомобиле

  • Привод ряда оси шестерни червя двойной для солнечного отслежывателя с хорошим контактом зуба и 24В едут на автомобиле
  • Привод ряда оси шестерни червя двойной для солнечного отслежывателя с хорошим контактом зуба и 24В едут на автомобиле
Привод ряда оси шестерни червя двойной для солнечного отслежывателя с хорошим контактом зуба и 24В едут на автомобиле
Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: HangTuo
Сертификация: CE, ISO9001
Номер модели: СДЭ7»
Оплата и доставка Условия:
Количество мин заказа: 1 часть
Цена: USD 398~456/ pc
Упаковывая детали: Коробка переклейки
Время доставки: 15~45 дней
Условия оплаты: L / C, T / T, Western Union
Поставка способности: 2000 ШТУК В МЕСЯЦ
контакт
Подробное описание продукта
модель: СДЭ7» Коэффициент шестерни: 57:1
Вращающий момент выхода: 2000 Нм Держать вращающий момент: 13200 Нм
Опрокидывать вращающий момент: 7500 Нм Эффективности: 40%
цвет: Серый цвет Сивер Вес: 56 kg
Высокий свет:

Привод кольца Slewing

,

двигатель червя



Привод ряда оси шестерни червя двойной с хорошим контактом зуба и 24В едут на автомобиле для солнечного отслежывателя



Описание



Самое общее применение привода слевинг для приводов слевинг двойн-оси отслежыватели двойн-оси солнечные, как хэлиостац и сконцентрированное фотоволтайкс (CPV), и блюда спутника или радиолокатора. Другие применения включают автомобильные подъемы, робототехнические позиционеры руки, и оборудование этапа.



Привод ряда оси солнечного отслежывателя двойной идеальное решение в применениях двойной оси солнечных отслеживая.



Двойной привод ряда оси имеет 3 типа решения с приводами ряда:



Вообще, для легкой структуры кронштейна, привод ряда сде было бы идеальным решением, но другие 2 также очень популярно.

  • СЭ 2 сразил приводы
  • Один привод ряда СЭ и один привод ряда ВЭ

Приводы ряда приложенные в ПВ



Название продукта Привод Слевинг СДЭ7
Вращающий момент выхода 980 Н.м; 723 фт.льбс
Вращающий момент максимальныйа выпуск продукции 1938 Н.м; 1429 фт.льбс
Опрокидывать вращающий момент момента 7000 Н.м; 5163 фт.льбс
Удержание вращающего момента 13200 Н.м; 9736 фт.льбс
Статическая осевая оценка кН 133,20; 29943 льб
Статическая радиальная оценка кН 53; 11977 льб
Динамическая осевая оценка кН 31,90; 7171 льб
Динамическая радиальная оценка кН 27,91; 6274 льб
Альтернативы мотора Мотор 12В/24В; Степпер мотор; Безщеточный мотор
Стиль продуктов Двойная ось; Одиночная ось; КПВ/ХКПВ; Солнечное блюдо; Параболистический; Солнечная башня
Особенность применения Солнечная система слежения, промышленное машинное оборудование
Метр солнечной системы квадратный ㎡ 30





Таблица представления серии СДЭ



Модель Коэффициент Вращающий момент требуемой производительности (Н.м) Опрокидывающ вращающий момент (Н.м) Держащ вращающий момент (Н.м) Аксиальная нагрузка (кН) Радиальная нагрузка (кН)
3" 31:1 600 1500 5800 10 15
5" 37:1 800 6000 9200 16 27
7" 57:1 2000 7500 13200 34 58
9" 61:1 4300 16000 27200 60 130
12" 78:1 5800 25000 40560 77 190
14" 85:1 6750 48000 44200 110 230
17" 102:1 9460 67000 53040 142 390
21" 125:1 16000 89000 65000 337 640
25" 150:1 21450 112000 89000 476 950



Особенности



1. Высокий бакхолдинг вращающий момент для того чтобы улучшить солнечную безопасность системы слежения

2. охватывающ привод червя внутрь

3. Мулти контакт зуба для обеспечения высокой нагрузки

4. Само-запирая функция



Аппликатонс
