| Brand Name: | HangTuo |
| Model Number: | СДЭ7» |
| MOQ: | 1 часть |
| цена: | USD 398~456/ pc |
| Delivery Time: | 15~45 дней |
| Payment Terms: | L / C, T / T, Western Union |

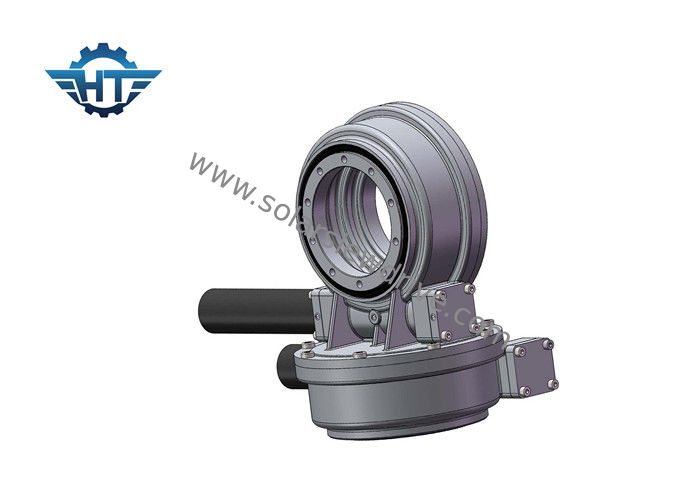

Высокий держа привод ряда привода червя вращающего момента с мотором шестерни 12вдк для солнечной системы слежения
Описание
Для системы слежения двойной оси солнечной, основанный на структуре кронштейна дифференкт, 3 типа решений приводов ряда смогли быть приложены:
1. ось пользы 2 горизонтальная (тип се) одиночная сразила приводы.
2. используйте одно горизонтальное (тип се) и другую вертикаль (тип ве).
3. используйте двойной привод ряда оси.
Все из тех решений могут достигнуть отслеживать солнце и вертикально и горизонтально, этот середины отслеживая все время солнца с сразу солнечным светом.
Приводы ряда приложенные в отслежывателе двойной оси солнечном
| Название продукта | СДЭ7 сразило приводы |
| Вращающий момент выхода | 980 Н.м; 723 фт.льбс |
| Вращающий момент максимальныйа выпуск продукции | 1938 Н.м; 1429 фт.льбс |
| Опрокидывать вращающий момент момента | 7000 Н.м; 5163 фт.льбс |
| Удержание вращающего момента | 13200 Н.м; 9736 фт.льбс |
| Статическая осевая оценка | кН 133,20; 29943 льб |
| Статическая радиальная оценка | кН 53; 11977 льб |
| Динамическая осевая оценка | кН 31,90; 7171 льб |
| Динамическая радиальная оценка | кН 27,91; 6274 льб |
| Альтернативы мотора | Мотор 12/24/48 ВДК; Степпер мотор; Безщеточный мотор |
| Стиль продуктов | Двойная ось; КПВ/ХКПВ; Солнечное блюдо; Солнечная башня |
| Особенность применения | Солнечная система слежения, промышленное Мачинер |
| Порекомендованный квадрат панели | 30 квадратных метров |
СДЭ сразило таблицу представления приводов
| Модель | Коэффициент | Вращающий момент требуемой производительности | Опрокидывать вращающий момент | Аксиальная нагрузка | Радиальная нагрузка | Удержание вращающего момента | Эффективность | Точность | Само-запирать | Вес |
| Н.м | Н.м | кН | кН | Н.м | степень | Да | кг | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Да | 21кг |
| 5" | 37:1 | 650 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Да | 32кг |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Да | 54кг |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Да | 88кг |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Да | 157 кг |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Да | 214кг |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Да | 315кг |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Да | 481кг |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Да | 682 кг |
Аппликатонс
Подгонянные обслуживания
1. Особенный дизайн основанный на различных применениях и проектах
2. Разные виды моторов смогли соответствоваться, как гидравлические моторы, степпер моторы, электрические моторы етк.
3. Другие цвета доступные основанные на коде РАЛ; наш стандартный цвет РАЛ 9006.
