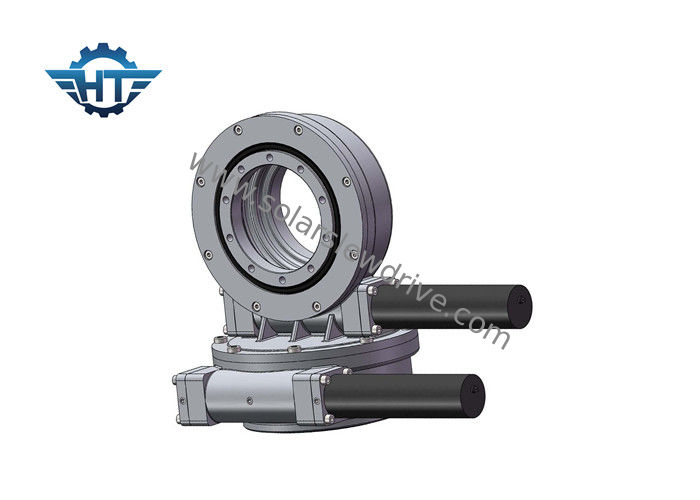

Привод ряда привода червя вращающего момента 2 осей высокий с 24вдк зацепил мотор для солнечного отслежывателя

Name: Привод ряда привода червя вращающего момента 2 осей высокий с 24вдк зацепил мотор для солнечного отслежывателя
Brand: HangTuo
SKU: СДЭ7»
Price: 398 USD
Availability: InStock
Rating: 4.9 (184 reviews)

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	HangTuo
Сертификация:	CE, ISO9001
Номер модели:	СДЭ7»

Оплата и доставка Условия:

Количество мин заказа:	1 часть
Цена:	USD 398~456/ pc
Упаковывая детали:	Коробка переклейки
Время доставки:	15~45 дней
Условия оплаты:	L / C, T / T, Western Union
Поставка способности:	2000 ШТУК В МЕСЯЦ

контакт

Подробное описание продукта

Материал:	50Mn, 42CrMo	модель:	СДЭ7»
Коэффициент шестерни:	57:1	Вращающий момент требуемой производительности:	2000 Нм
Держать вращающий момент:	13500 Нм	Опрокидывать вращающий момент:	13200 Нм
Эффективности:	40%	Стандартный цвет:	РАЛ 9006
Высокий свет:	кольцо слевинг шестерни червя , мотор шестерни глиста

Привод ряда привода червя вращающего момента двойной оси высокий с 24вдк зацепил мотор для солнечного отслежывателя

Описание

Солнечные системы слежения включают систему слежения одиночной оси солнечную и систему слежения двойной оси солнечную. Система слежения одиночной оси солнечная включает опрокинутую и плоскую одиночную систему слежения.

Для системы слежения двойной оси солнечной, основанный на структуре кронштейна дифференкт, 3 типа решений приводов ряда смогли быть приложены:

1. ось пользы 2 горизонтальная (тип се) одиночная сразила приводы.

2. используйте одно горизонтальное (тип се) и другую вертикаль (тип ве).

3. используйте двойной привод ряда оси.

Все из тех решений могут достигнуть отслеживать солнце и вертикально и горизонтально, этот середины отслеживая все время солнца с сразу солнечным светом.

Приводы ряда приложенные в отслежывателе двойной оси солнечном

Название продукта	СДЭ7 сразило приводы
Вращающий момент выхода	980 Н.м; 723 фт.льбс
Вращающий момент максимальныйа выпуск продукции	1938 Н.м; 1429 фт.льбс
Опрокидывать вращающий момент момента	7000 Н.м; 5163 фт.льбс
Удержание вращающего момента	13200 Н.м; 9736 фт.льбс
Статическая осевая оценка	кН 133,20; 29943 льб
Статическая радиальная оценка	кН 53; 11977 льб
Динамическая осевая оценка	кН 31,90; 7171 льб
Динамическая радиальная оценка	кН 27,91; 6274 льб
Альтернативы мотора	Мотор 12/24/48 ВДК; Степпер мотор; Безщеточный мотор
Стиль продуктов	Двойная ось; КПВ/ХКПВ; Солнечное блюдо; Солнечная башня
Особенность применения	Солнечная система слежения, промышленное Мачинер
Порекомендованный квадрат панели	30 квадратных метров

СДЭ сразило таблицу представления приводов

Модель	Коэффициент	Вращающий момент требуемой производительности	Опрокидывать вращающий момент	Аксиальная нагрузка	Радиальная нагрузка	Удержание вращающего момента	Эффективность	Точность	Само-запирать	Вес
Модель	Коэффициент	Н.м	Н.м	кН	кН	Н.м	Эффективность	степень	Да	кг
3"	31:1	300	1500	3,6	15	7000	40%	≤0.1	Да	21кг
5"	37:1	650	5000	16	27	9200	40%	≤0.1	Да	32кг
7"	57:1	1750	7000	34	58	13200	40%	≤0.1	Да	54кг
9"	61:1	4300	16000	60	130	27200	40%	≤0.1	Да	88кг
12"	78:1	5600	25000	77	190	40560	40%	≤0.1	Да	157 кг
14"	85:1	6750	48000	110	230	44200	40%	≤0.1	Да	214кг
17"	102:1	9460	67000	142	390	53040	40%	≤0.1	Да	315кг
21"	125:1	16000	89000	337	640	65000	40%	≤0.1	Да	481кг
25"	150:1	21450	112000	476	950	89000	40%	≤0.1	Да	682 кг

Аппликатонс

Привод ряда привода червя вращающего момента 2 осей высокий с 24вдк зацепил мотор для солнечного отслежывателя 0

Подгонянные обслуживания

1. Особенный дизайн основанный на различных применениях и проектах
2. Разные виды моторов смогли соответствоваться, как гидравлические моторы, степпер моторы, электрические моторы етк.
3. Другие цвета доступные основанные на коде РАЛ; наш стандартный цвет РАЛ 9006.
