| Brand Name: | HangTuo |
| Model Number: | СДЭ7» |
| MOQ: | 1 часть |
| цена: | USD 398~456/ pc |
| Delivery Time: | 15~45 дней |
| Payment Terms: | L / C, T / T, Western Union |
Охватите коробку передач привода ряда шестерни червя часов с мотором уменьшения для солнечной тепловой мощности
Описание
Принцип солнечного поколения тепловой мощности собрать солнечный свет в прибор собрания солнечной энергии через зеркало, и солнечную энергию пользы для того чтобы нагреть средство передачи тепла (жидкость или газ) в приборе собрания, и после этого нагревает воду для того чтобы сформировать пар для того чтобы управлять или сразу управлять генератором для генерации электричества.
Типы системы
Вообще, солнечное поколение тепловой мощности имеет следующие 4 типа: ринв, башня, блюдо (диск), и Fresnel.
Ринв
Тип солнечная система ринва поколения тепловой мощности вызван системой поколения тепловой мощности параболистического зеркала ринва солнечной. Тип параболистические концентрируя сборники ринва аранжирован последовательно и параллельный, нагревающ средство работы, генерации перегретого пара, и управлять набором генератора паровой турбины для генерации электричества.
Башня
В 1973, вспышка всемирного нефтяного кризиса простимулировала научные исследования и разработки солнечной технологии. Сравненный с фотоэлементами, цена высока и эффективность низка. Эффективность солнечного поколения тепловой мощности относительно высока и технология относительно зрела.
Блюдо
Тип диска (также известный как блюдо) солнечная система поколения тепловой мощности система солнечной энергии мира первая. Он составлен параболистического зеркала составленного много зеркал. Он получает фокус параболоида и нагрето средство передачи тепла в приемнике. Управляйте двигателем для генерации электричества в пределах 750℃.
Fresnel
Принцип работы подобен типу photothermal производству электроэнергии ринва, за исключением того, что конденсатор структуры Fresnel использован вместо зеркала. Это делает его относительно недорогим, но эффективность соответственно уменьшена.
Потому что такая система имеет только немного времен концентрировать, качество нагретого водяного пара не высоко, так, что ежегодная эффективность производства электроэнергии всей системы сможет только достигнуть около 10%; но должный к простой структуре системы и сразу пользе жар-переносить средство для генерации пара, своей конструкции и расходов на техническое обслуживание также относительно низок.
Сразил приводы приложенные в башне CSP

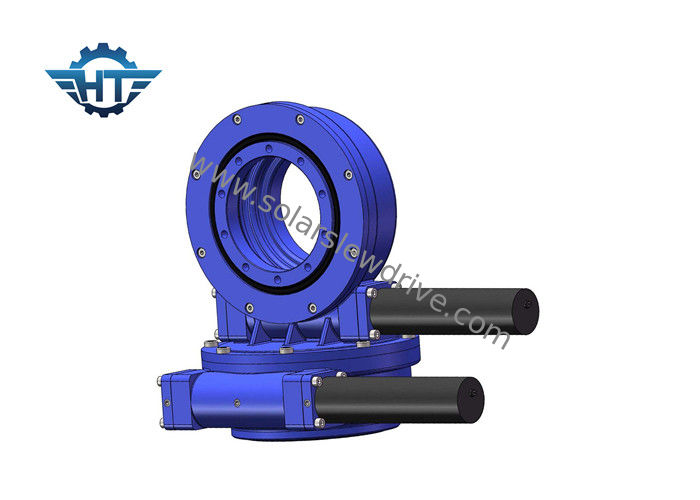

| Название продукта | Привод Slewing SDE7 с моторами шестерни 43Nm 24Vdc |
| Вращающий момент выхода | 980 N.m; 723 ft.lbs |
| Вращающий момент максимальныйа выпуск продукции | 1938 N.m; 1429 ft.lbs |
| Опрокидывать вращающий момент момента | 7000 N.m; 5163 ft.lbs |
| Удержание вращающего момента | 13200 N.m; 9736 ft.lbs |
| Статическая осевая оценка | kN 133,20; 29943 lb |
| Статическая радиальная оценка | kN 53; 11977 lb |
| Динамическая осевая оценка | kN 31,90; 7171 lb |
| Динамическая радиальная оценка | kN 27,91; 6274 lb |
| Альтернативы мотора | Мотор AC 380V/220V; Stepper мотор; Безщеточный мотор |
| Стиль продуктов | Двойная ось; Одиночная ось; CPV/HCPV; Солнечное блюдо; Параболистический; Солнечная башня |
| Особенность применения | Солнечная система слежения, промышленное Machiner |
Таблица представления двойного привода Slewing оси
| Модель | Коэффициент | Вращающий момент требуемой производительности (N.m) | Опрокидывающ вращающий момент (N.m) | Держащ вращающий момент (N.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Эффективность | Точность (°) | Само-запирать | Вес (kg) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Да | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Да | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Да | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Да | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Да | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Да | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Да | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Да | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Да | 705 |
Особенности
1. Высокий backholding вращающий момент для того чтобы улучшить солнечную безопасность системы слежения
2. охватывать внутренность привода червя
3. Multi контакт зуба для обеспечения высокой нагрузки
4. Само-запирая функция
Applicatons
Подгонянные обслуживания
1. Особенный дизайн основанный на различных применениях и проектах
2. Разные виды моторов смогли соответствоваться, как гидравлические моторы, stepper моторы, электрические моторы etc.
3. Другие цвета доступные основанные на коде RAL; наш стандартный цвет RAL 9006.
