| Brand Name: | HANGTUO |
| Model Number: | VE5 |
| MOQ: | 1 ПК |
| цена: | 145~226 USD/PC |
| Delivery Time: | 15 ~ 30 дней |

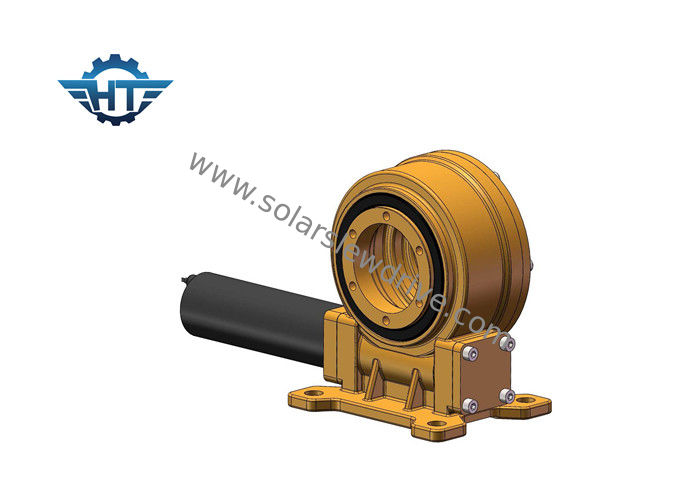

Вертикальный небольшой привод ряда ВЭ5 с коробкой передач 12 ВДК для сконцентрированных станций Фреснел
Описание
Солнечная система слежения механическая и электронная система блока управления которая оптимизирует пользу солнечного света в фототермал и фотовольтайческом производстве электроэнергии достигнуть улучшенной светоэлектрической эффективности преобразования. Она включает: ряд управляет, моторы (ДК, степпер, сервопривод, планетарные зацепленные моторы, клапанная тяга едет на автомобиле, етк.), шестерни червя, системы датчика, етк.
1. Плоский одиночный рычаг оси
Соответствующий для широт под 30 градусами и землей склоняют более менее чем 12 градуса.
2. Косой одиночный рычаг оси
Соответствующий для средства к высоким широтам, земному составляет около квартира.
3. Косой блок одно-оси
Соответствующий для средства к высоким широтам.
4. Двойная ось
Особенности
1. Вращайте от 0~180°
2. Подключите управляя мотор на влево или вправо бортовом
3. тавот заполненный перед фабрикой
4. Простая установка
5. Низкое обслуживание
6. Шестерня само-запирает; поэтому тормоз не необходим
7. Высокий бакхолдинг вращающий момент, соответствующий для вертикальной установки
Вертикальные рабочие параметры привода ряда
| Модель | Коэффициент | Вращающий момент требуемой производительности | Опрокидывать вращающий момент | Аксиальная нагрузка | Радиальная нагрузка | Удержание вращающего момента | Эффективность | Точность | Само-запирать | Вес |
| Н.м | Н.м | кН | кН | Н.м | степень | Да | кг | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Да | 13кг |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Да | 18кг |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Да | 28кг |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Да | 35кг |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Да | 51кг |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Да | 61кг |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Да | 78 кг |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Да | 105 кг |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Да | 185 кг |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Да | 244 кг |
