| Brand Name: | HANGTUO |
| Model Number: | VE5 |
| MOQ: | 1 ПК |
| цена: | 145~226 USD/PC |
| Delivery Time: | 15 ~ 30 дней |

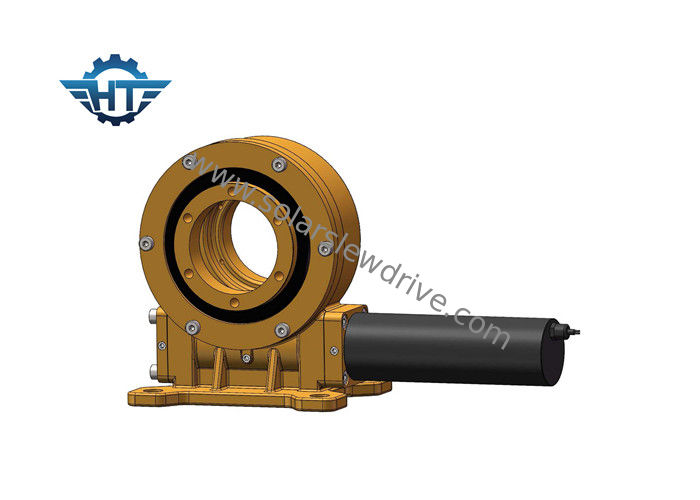

Ось привода ряда отслежывателя одиночной оси солнечные с электрическим мотором 24vdc для Fresnel и параболистический
Описание
Фотовольтайческий отслеживать электростанции включает плоский рычаг одно-оси, косой рычаг одно-оси, косую одно-ось, и систему слежения 2-оси.
1. Плоский одиночный рычаг оси
Соответствующий для широт под 30 градусами и наклонами земли более менее чем 12 градуса.
2. Косой одиночный рычаг оси
Соответствующий для средства к высоким широтам, земные потребности к составляют около квартира.
3. Косой блок одно-оси
Соответствующий для средства к высоким широтам.
4. Двойная ось
Особенности
1. Вращайте от 0~180°
2. Подключите управляя мотор на влево или вправо бортовом
3. тавот был заполнен перед фабрикой
4. Простая установка
5. Рациональное использование космоса
6. Шестерня само-запирает; поэтому тормоз не необходим
7. Легкий и беглый метод начала и останавливать
8. Высокий backholding вращающий момент, соответствующий для вертикальной установки
9. Низкое обслуживание
Вертикальные рабочие параметры привода ряда
| Модель | Коэффициент | Вращающий момент требуемой производительности | Опрокидывать вращающий момент | Аксиальная нагрузка | Радиальная нагрузка | Удержание вращающего момента | Эффективность | Точность | Само-запирать | Вес |
| N.m | N.m | kN | kN | N.m | степень | Да | kg | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Да | 13kg |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Да | 18kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Да | 28kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Да | 35kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Да | 51kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Да | 61kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Да | 78 kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Да | 105 kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Да | 185 kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Да | 244 kg |
